8.3. Экспериментальная часть. Выполняется в лаборатории

В НИМАНИЕ! Перед каждой сборкой/разборкой схемы на лабораторном макете необходимо выключать питание платы клавишей «PROTOTYPING BOARD POWER»!

1. Изучение цифрового мультиметра M-830B.

1. Вставить печатную плату лабораторного макета в разъём коммутационной панели.

2. Включить питание клавишей «PROTOTYPING BOARD POWER».

3. Перевести переключатель рода работы мультиметра в положение 20 V DCV.

4. Подключить щупы мультиметра к контрольным точкам КТ1, КТ7 и выполнить отсчет показаний, таким образом измерив выходное напряжение источника питания 5В.

5. Записать результат измерения в отчет.

6. Отключить питание лабораторного макета кнопкой «PROTOTYPING BOARD POWER».

7. Перевести переключатель рода работы мультиметра в положение 2000 .

8. Последовательно подключая щупы мультиметра резисторам R1, R2, R3, измерить значения их сопротивления и занести эти данные в отчет.

9. Сделать вывод о соответствии значения сопротивления резисторов номинальному, указанному на схеме (рис.9).

8.3.2. Снятие вольт-амперных характеристик линейных и нелиней-ных элементов.

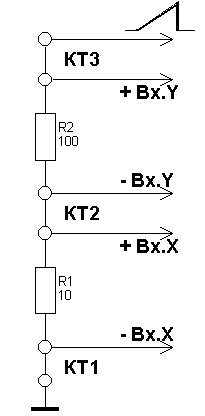

1. Собрать схему для снятия ВАХ резистора R1 (см. рис.10), для этого подключить: вход X, соблюдая полярность, к точкам КТ1 и КТ2, вход Y – к точкам КТ2 и КТ3, гнездо « » - к точке КТ3.

2. Включить питание макета кнопкой «PROTOTYPING BOARD POWER».

3. О ткрыть на рабочем столе компьютера папку «Лаб_Работы», в ней – папку «ЛР1_стенд», запустить файл STEND.vi

4. Запустить приложение кнопкой «Run», как это указано в п. 3.3.3. настоящих указаний.

5. Нажать кнопку «ВХОД В ПРОГРАММУ» и установить пределы E_min и Е_max от 0 до +10 В.

6. Нажать кпопку «Снятие характеристики».

7. Перечертить в отчет полученный график, переведя масштаб по оси Y из Рис.10. Пример. единиц напряжения в единицы силы тока.

8. Определить сопротивление резистора R1 по полученной характеристике, произвольно выбрав на графике точку и разделив ее координату Х в единицах напряжения на координату Y в единицах тока. Полученное значение занести в отчет. Сделать вывод о соответствии полученного значения измеренному с помощью мультиметра.

9. Получить схему для снятия ВАХ цепочки из двух резисторов R1 и R2, для этого: переключить вход Y параллельно резистору R3 (к КТ3 и КТ4), вывод пилообразного напряжения подключить к КТ4. Вход Х подключить к КТ1, КТ3.

10. Снять ВАХ цепи R1+R2, аналогично измерив по графику её сопротивление.

11. Собрать схему для снятия ВАХ нелинейного элемента (диода VD1), для этого подключить вход X, соблюдая полярность, к точкам КТ1 и КТ5, вход Y – к точкам КТ5 и КТ6, гнездо « » - к точке КТ6.

12. Снять ВАХ нелинейного элемента, аналогично тому, как это делалось для резистора R1. Рассчитать масштаб по оси токов, исходя из условия, что в качестве измерительного резистора используется последовательное соединение R4 и R5, R4+R51000 Ом.

13. Замкнуть ключ S1 и снять ВАХ диода в другом масштабе, исходя из условия, что в этом случае измерительное сопротивление R4=100 Ом.

14. Разобрать схему, зарисовать или скопировать полученные графики в отчет.

Примечание.

По разрешению преподавателя графики вольт-амперных характеристик могут быть скопированы в текстовый редактор Microsoft Word и сохранены на внешний носитель информации. Для этого необходимо щелкнуть по графику правой кнопкой мыши и в появившемся контекстном меню выбрать функцию «Copy data», после чего вставить их в MS Word. Наложение графиков друг на друга можно осуществить в графическом редакторе Paint, выбрав в нем функцию из меню «Рисунок» - «Непрозрачный фон» (галочка должна отсутствовать).

3. Изучение методики пользования осциллографом.

1. Подготовить осциллограф к работе, согласно описанной в п. 5.2. методике.

2. Включить генератор (FUNCTION GENERATOR) в режиме «MANUAL».

3. Установив генератор в режим синусоидального сигнала, измерить, согласно методике п. 5.3., амплитуду и частоту синусоидального сигнала. Для этого необходимо вход синхронизации осциллографа «Вх.С» и пробник осциллографа подключить в контрольную точку КТ8. Общий провод осциллографа – соединить с общим проводом на плате (КТ1). Зарисовать полученную осциллограмму в отчёт. Плавно регулируя частоту и амплитуду сигнала, сделать вывод о наблюдаемых изменениях осциллограммы.

4. Переключить генератор в режим генерации прямоугольных импульсов и измерить амплитудные и временные параметры импульсного сигнала. Зарисовать полученную осциллограмму в отчет.

5. Измерить с помощью открытого входа осциллографа постоянное напряжение в контрольной точке КТ7. Сверить полученное значение с измеренным ранее с помощью мультиметра.

6. По окончании работы: выключить питание, разобрать схему, выключить генератор, выключить осциллограф, закрыть все окна использованных программных средств.
