4. Краткое описание цифрового мультиметра

М-830B

Цифровой мультиметр М-830B представляет собой многофункциональный измерительный прибор, позволяющий измерять постоянное и низкочастотное переменное напряжение, силу постоянного тока, активное сопротивление и осуществлять проверку исправности полупроводниковых диодов и биполярных транзисторов.

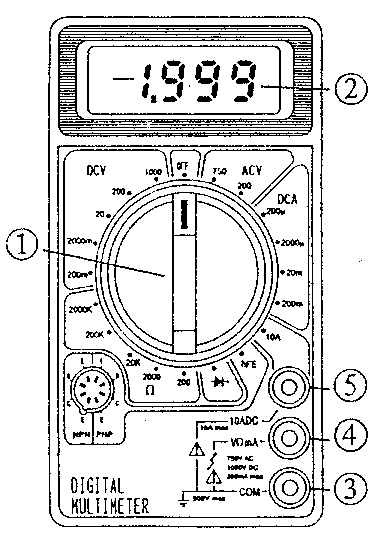

Внешний вид мультиметра М-830B изображен на рис.6. Мультиметр имеет переключатель рода работы (1) (он же – переключатель пределов измерения) на 20 положений, объединенных в несколько групп, и цифровой жидкокристаллический индикатор (2). Гнёздо (3) является общим, гнездо (4) используется для всех измерений Рис.6.Мультиметр М-830B напряжения, тока и сопротивления, а гнездо (5) используется только для измерения силы постоянного тока на пределе 10А.

Согласно паспортным данным, погрешность на всех пределах измерения не превышает 3%.

4.1. Методика проведения измерений мультиметром

Для измерения постоянного напряжения:

1. Переключателем 1 выбрать необходимый предел измерения из области DCV, желательно – больший, чем ожидаемое значение измеряемой величины.

2. Подключить соединительные щупы мультиметра к точкам схемы.

3. Если мультиметр показывает «1», т.е. переполнение, необходимо отключить мультиметр от схемы и выбрать больший предел.

4. Если мультиметр показывает слишком малое значение, попадающее в более низкий предел, следует перевести переключатель в соответствующее положение, что необходимо для обеспечения большей точности.

5. Записать результат измерения с учетом погрешности прибора.

Остальные измерения производятся по такому же алгоритму, но для измерения переменного напряжения используются пределы из группы ACV, для измерения силы тока – из группы ACA, для измерения сопротивления – из группы . Важно отметить, что измерение сопротивления допускается проводить только в отключенной от всех источников питания и сигнала цепи, во избежание искажения показаний и/или выхода прибора из строя.

Положение переключателя «h_fe» и соответствующая 8-выводная панелька служат для измерения коэффициента передачи тока h_21э () маломощных биполярных транзисторов n-p-n и p-n-p типа. Для проверки транзистор необходимо вставить в панельку согласно его расположению выводов. Измерение производится при U_кэ=2,8 В, I_б=10 мкА.

Имеется также функция проверки диодов «-I>I-», основанная на измерении прямого падения напряжения (в милливольтах) при токе 1 мА.

5. Краткое описание электронного осциллографа с1-112

5.1. Общие сведения

Э лектронно-лучевой осциллограф – один из наиболее распространенных измерительных приборов. Он обладает исключительной наглядностью представления исследуемых явлений, удобством и универсальностью.

Исследуемый сигнал, как функция времени u=f(t), изображается в прямоугольной системе координат, абсциссой которой является время, а ординатой – мгновенное значение напряжения. Такое представление измеряемых величин даёт практически полное представление о процессах, происходящих в исследуемой электронной схеме, так как по осциллограмме можно определить амплитуду сигнала в каждый момент времени и длительность любого его участка, т.е. рассмотреть ход событий во времени, например, измерить длительность фронта импульса или неравномерность вершины импульса.

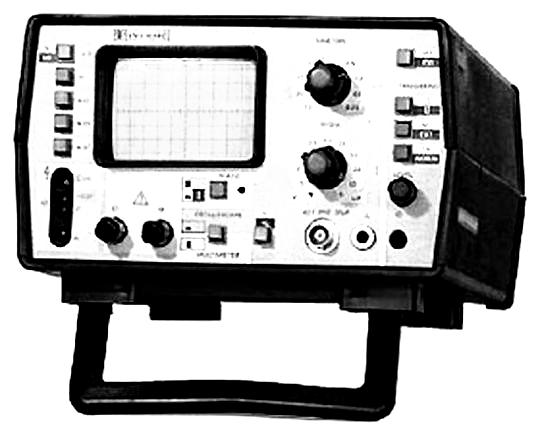

В комплект измерительных приборов лабораторного стенда входит осциллограф-мультиметр С1-112. Этот прибор предназначен для визуального наблюдения на экране электронно-лучевой трубки формы электрических сигналов и измерения их амплитудных и временных параметров в диапазоне от 0,12 мкс до 0,5 с в режиме «осциллограф», а также – для измерения постоянного напряжения от 1 мВ до 1000 В и активных сопротивлений от 1 Ом до 2,5 МОм с цифровым отсчетом в режиме «мультиметр».

Вход синхронизации «Вх.С» и общий провод осциллографа выведены гнёздами на коммутационную панель лабораторной станции. Вход осциллографа выполнен в виде пробника, который можно подключить к любой точке исследуемой схемы.

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ ОСЦИЛЛОГРАФА
Кнопка «СЕТЬ»	Включение прибора.
Переключатель «ОСЦИЛЛ/V,k»	Переключение режимов работы прибора: «осциллограф» - «мультиметр».
Ручка « »	Регулирование фокусировки (толщины луча).
Ручка « »	Регулирование яркости
Ручка «»	Смещение луча по горизонтали.
Ручка « »	Смещение луча по вертикали.
Гнездо «Y»	Подключение исследуемого сигнала.
Переключатель « »	Установка открытого или закрытого входов канала вертикального отклонения.
Переключатель «V/дел»	Установка цены деления по вертикальной оси (чувствительности по входу).
Переключатель «ВРЕМЯ/дел».	Установка цены деления по горизонтальной оси времени.
Переключатель «mS/S»	Грубая установка масштаба по оси времени.
Переключатель « »	Переключение полярности запускающего сигнала (сигнала синхронизации).
Переключатели «ВНУТР/ВНЕШ», «ТВ/НОРМ»	Переключение режимов синхронизации.
Гнездо « »	Подключение сигнала внешней синхронизации.
Переключатель «V/ k»	Установка режимов работы мультиметра.
Переключатели «х1», «х10», «х102», «х103».	Установка предела измерения мультиметра.
Гнездо «1кV»	Измерение постоянных напряжений величиной более 2,5 В.
Гнездо «2,5V»	Измерение постоянных напряжений величиной менее 2,5 В.
Гнездо «k»	Измерение сопротивлений.
