4. Водяной насос, термостат и патрубки системы охлаждения

Датчик температуры охлаждающей жидкости

При установке датчика нанесите герметик ЗМ № 4171 или равнознач­ный на резьбовую его часть (см.рис. ЗБ.23).

Рис.ЗБ.23. Установка датчика

Температуры охлаждающей жидкости.

5. Распределительный вал, коромысла и ось коромысел

5.1. Распределительный вал

Проверка

Проверьте высоту кулачка (см. рис.ЗБ.25). Нормальная высота со­ставляет 41,83 мм, предельная — 41,33 мм.

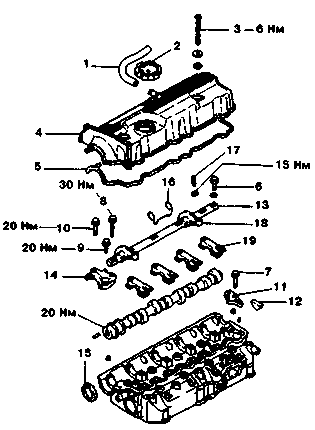

Рис.ЗБ.24, Распределительный вал, коромысла и ось коромысел:

1. Вентиляционный патрубок, 2. Крышка маслозаливного отверстия,

3, 6-10. Болт, 4. Крышка газораспределительного механизма,

5. Прокладка крышки газораспределительного механизма,

11. Опора оси коромысла,

12. Полукруглая прокладка,

13. Ось коромысел, 14, 19. Крышка

подшипника распределительного вала,

15. Сальник распределительного вала,

16. Пружина оси коромысел, 17. Болт регулировки теплового

зазора, 18. Коромысло, 20. Распределительный вал.

Рис.ЗБ.25. Проверка высоты кулачка распределительного вала.

5.2. Ось коромысел

Проверка

1. Проверьте масляные отверстия на закупорку и, при необходимости, почистите их.

2. Проверьте места соприкосно­вения оси коромысел с коромыслами и замените ось коромысел новой, ес­ли обнаружены повреждения или вмя­тины.

5.3. Крышки подшипников распределительного вала

Установка

Установите крышки подшипников в правильные положения с учетом вы­битых на передней стороне каждой крышки номеров (см.рис.ЗБ.26). Крышка подшипника №5 не имеет идентификационного номера.

133 Зб. Дизельный двигатель 4d65 1.8 л 1988-1993 гг.

Рис.ЗБ.26. Установка крышек

Подшипников распределительного вала.

5.4. Пружины оси коромысел

Установка

Пружина оси коромысла подвеши­вается в выемку на крышке подшип­ника (см.рис.ЗБ.27).

5.6. Полукруглая прокладка

Установка

Нанесите герметик ЗМ № 8660 или равнозначный на места полукруглой прокладки, указанные на рисунке ЗБ.29а,б.

Рис.ЗБ.29а. Место нанесения герметика на прокладке.

Рис.ЗБ.296. Установка полукруглой прокладки.

2. Отрегулируйте зазор на клапа­нах, указанных на рисунке ЗБ.31 (сле­ва направо).

Рис.ЗБ.31. Отрегулируйте зазор на указанных клапанах.

3. Ослабьте контргайку регулиро­вочного болта.

4. Используя измерительный ка­либр, отрегулируйте зазор клапанов, вращая регулировочный болт. Зазоры во впускных и выпускных клапанах: 0,15 мм.

5. Удерживая регулировочный болт отверткой, закрутите контргайку регулировочного болта.

6. Проверните коленчатый вал на один полный оборот (360°) по часовой стрелке.

7. Отрегулируйте зазор в клапа­нах, указанных на рисунке ЗБ.32 (сле­ва направо).

Рис.ЗБ.27. Установка пружины оси коромысел.

5.5. Передний сальник распределительного вала

Установка

Для установки используйте спе­циальный инструмент и установите новый сальник распредвала в перед­нюю крышку подшипника (см.рис. ЗБ.28).
