Уникальный идентификатор НТЗ: ID = 155013244
Наименование НТЗ: Начертательная геометрия
Расположение НТЗ: T:\test\Шерметова М.А\Начертательная геометрия.ast
Авторский коллектив НТЗ: Шерметова М.А.
Дата создания НТЗ: 01.12.2008
Дата конвертации НТЗ: 31.05.2008
Содержание и структура тестовых материалов
Тематическая структура
СОДЕРЖАНИЕ ТЕСТОВЫХ МАТЕРИАЛОВ Требования к оформлению чертежа Форматы Раздел |
Тема |
Требования к оформлению чертежа |
Форматы |
|
Типы линий по ГОСТ |
|
Масштабы |
|
Простановка размеров |
Геометрические построения |
|
Прямая. Плоскость |
Точка и прямая |
|
Плоскость. Прямая и плоскость |
Способы преобразования чертежа |
|
Поверхности |
|
Аксонометрические проекции |
|
1. Задание {{ 1 }} ТЗ № 1
Размеры какого стандартного формата бумаги приведены на рисунке. Найдите ответ.
А3
А1
А2
А4
2. Задание {{ 2 }} ТЗ № 2
Размеры какого стандартного формата бумаги приведены на рисунке. Найдите ответ
А2
А0
А3
А1
3. Задание {{ 3 }} ТЗ № 3
Сколько основных форматов бумаги установлено ГОСТ 2.301-68*. Найдите ответ
5
4
6
3
4. Задание {{ 4 }} ТЗ № 4
Сколько форматов А4 содержится в основном формате А0. Найдите ответ.
14
15
16
17
Типы линий по гост
5. Задание {{ 5 }} ТЗ № 5

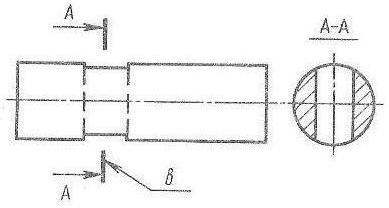

Толщина сплошной толстой линии в ГОСТ 2.303-68* обозначается s. Какой толщины (ширины) должна быть линия а. Найдите наиболее полный ответ.
s/3
От s/2 до s/3
s/2
От s/3 до 2/3s
6. Задание {{ 6 }} ТЗ № 6
Толщина сплошной толстой линии в ГОСТ 2.303-68* обозначается буквой s. Какой толщины (ширины) должна быть линия б. Найдите наиболее полный ответ.
б
От s/2 до 2/3
s/2
s/3
От s/2 до s/3
7. Задание {{ 7 }} ТЗ № 7
Толщина сплошной толстой линии в ГОСТ 2.303-68* обозначается буквой s. Какой толщины (ширины) должна быть линия в. Найдите наиболее полный ответ.
s
3/2s
От s/2 до 2/3s
От s до 3/2s
Масштабы
8. Задание {{ 8 }} ТЗ № 8
Какой из указанных масштабов не допускается по ГОСТ
1:2
5:1
1:6
1:10
9. Задание {{ 9 }} ТЗ № 9
Какой из указанных масштабов не допускается по ГОСТ
1:5
1:7
1:10
1:20
10. Задание {{ 10 }} ТЗ № 10
Какой из указанных масштабов не допускается по ГОСТ
1:12
1:5
5:1
4:1
11. Задание {{ 11 }} ТЗ № 11
Какой из указанных масштабов не допускается по ГОСТ
1:10
1:15
10:1
2,5:1
Простановка размеров
12. Задание {{ 12 }} ТЗ № 12
На котором чертеже правильно нанесен размер диаметра.
1 2 3 4
1
2
3
4
13. Задание {{ 13 }} ТЗ № 13
На котором чертеже неправильно нанесен размер радиуса.
1 2 3
4
1
2
3
4
14. Задание {{ 14 }} ТЗ № 14
На котором чертеже неправильно нанесены размерные и выносные линии.
1 2 3 4
1
2
3
4
15. Задание {{ 15 }} ТЗ № 15
На котором чертеже неправильно нанесены размеры треугольника.
1 2 3 4
1
2
3
4
