3.2 Календарное планирование
Целью является получение навыков составления календарного плана работ, графиков загрузки трудовых ресурсов, поиска перегруженности трудовых ресурсов.
Для составления календарного плана нам понадобятся:
дата начала проекта;
список ресурсов и их распределение по работам.
В качестве даты начала проекта используем 7.09.09 – понедельник. А распределение ресурсов по работам приведено в таблице 2.11.
Таблица 2.11.
№ |
Название работы |
Ресурсы |
1 |
Начало |
|
2 |
|
|
|
……. |
|
|
……. |
|
n |
Конец |
|

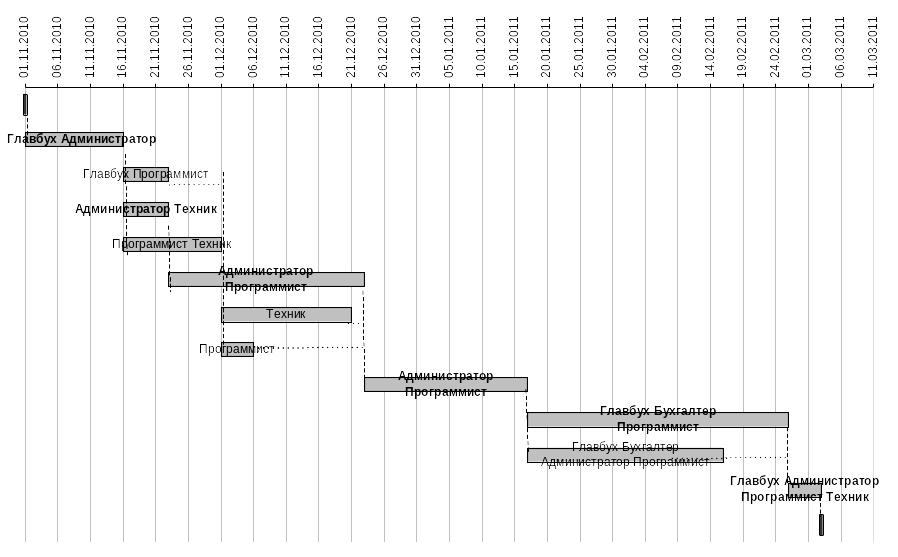

В виде диаграммы Ганта (в качестве ресурсов рассмотрены трудовые ресурсы)
3.3 Составления графика загрузки ресурсов
Составим график загрузки трудового ресурса Программист на основании календарного плана рис.2.18. При построении графика требуется информация о проценте рабочего времени, выделяемом ресурсом для каждой конкретной задачи. Предположим, что Программист до 19.11.09 должен тратить 50% времени для каждой задачи, на которую он назначен, а после этой даты – по 100%.
График загрузки строим в прямоугольной оси координат. По оси абсцисс откладываем периоды рабочего времени, указанные в табл.2.18, а по оси ординат – суммарный процент загрузки. Если загрузка превышает 100%, это означает перегруженность ресурса. При загрузке менее 100% ресурс имеет свободное время в течение рабочего дня.

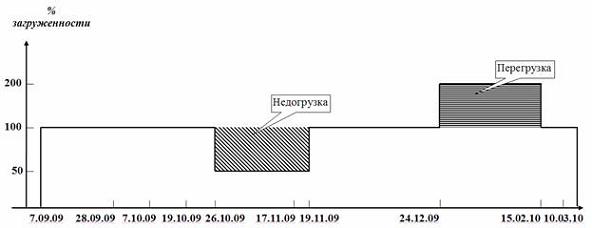

Рис. 2.19. График загруженности ресурса Программист
3.4 Оптимизация сетевого графика
После расчета сетевого графика любым из указанных способов его анализируют с целью установления соответствия полученных сроков продолжительности строительства нормативным или директивным срокам. Корректировку сетевого графика называют оптимизацией графика.
Корректировка графика по продолжительности преследует цель сократить критический путь. Сокращения продолжительности критического пути в результате использования резервов времени, выявленных на некритических работах благодаря привлечению дополнительных ресурсов.
Оптимизация сетевого графика может осуществляться по следующим критериям:
минимизация времени выполнения комплекса работ при заданных затратах на это выполнение;
минимизация затрат на выполнение комплекса работ при заданном времени этого выполнения.
Целью оптимизации по критерию является сокращение времени выполнения проекта в целом. Эта оптимизация имеет смысл только в том случае, когда длительность выполнения работ может быть уменьшена за счет дополнительных ресурсов, что влечет к повышению затрат на выполнение работ. Для оценки величины дополнительных затрат, связанных с ускорением выполнения той или иной работы, используются либо нормативы, либо данные о выполнении аналогичных работ в прошлом.
Исходными данными для проведения оптимизации являются:
нормальная длительность работы;
ускоренная длительность;
затраты на выполнение работы в нормальный срок;
затраты на выполнение работы в ускоренный срок.
Оптимизацию можно провести двумя способами.
Первый способ заключается в уменьшении продолжительности выполнения работ, осуществляемых в нормальном режиме, начиная с тех, которые дают наименьший прирост затрат.
Второй способ заключается в увеличении продолжительности выполнения работ, осуществляемых в ускоренном режиме, начиная с тех, которые дают наибольший прирост затрат.
Приложение — Исходные данные
Перечень работ можно изменить по желанию студента.
Организация ремонта 3-х комнатной квартиры с перепланировкой в доме 83 серии (Вариант А).
|
|
Разборка стен и потолка сантехкабины |
|
|
Демонтаж гипсолитовых перегородок |
|
|
Демонтаж деревянного дверного блока: без сохранения |
|
|
Разборка дерев. плинтусов: без сохранения |
|
|
Разборка покрытий полов из линолеума и релина, коврового покрытия |
|
|
Очистка поверхности стен от обоев, шпатлевки |
|
|
Демонтаж ванны |
|
|
Демонтаж умывальника, раковины, мойки |
|
|
Демонтаж смесителя |
|
|
Демонтаж унитаза, писсуара, биде |
|
|
Демонтаж полотенцесуш. |
|
|
Замена разводки труб х./г. воды |
|
|
Замена канализац. труб в санузле |
|
|
Замена стояка водоснабжения. Без врезки разводки труб в стояк. |
|
|
Демонтаж выключателя, розетки, патрона, подвеса |
|
|
Штробовка по бетону |
|
|
Прокладка электрокабеля |
|
|
Заделка штробы |
|
|
Установка коробок распред. с утоплением |
|
|
Установка розеток, выключателей внутренних с подрозетником |
|
|
Демонтаж люстры |
|
|
Установка люстр, бра, светильников - накаливания |
|
|
Устройство перегородок из ГКЛ по металлич. каркасу с двух сторон в 1 слой |
|
|
Заполнение каркасов (стен, перегородок, перекрытий) матами теплоизоляц |
|
|
Устройство выравнивающей стяжки толщ. 30-60 мм |
|
|
Настил линолеума бытового |
|
|
Устройство дерев., пластик. плинтусов |
|
|
Установка дерев. двер. блока в готовый проем с креплением и герметизацией пеной |
|
|
Выравнивание поверхностей стен сложными составами с проклейкой отделочной сеткой до 30% поверхности |
|
|
Зачистка потолков до основания от: извести, водоэм., обоев |
|
|
Выравнивание поверхностей потолков сложными составами с проклейкой отделочной сеткой до 30% поверхности. |
|
|
Комплексная подготовка оштукатур. и перетертых поверхностей потолков под высококач. окраску. |
|
|
Окраска потолков водоэмульс. составами |
|
|
Устройство потолочного фриза |
|
|
Покраска фриза |
|
|
Комплексная подготовка оштукатур. и перетертых поверхностей стен под оклейку |
|
|
Оклейка обоями (простая) стен |
|
|
Облицовка стен керамической плиткой по готовому основанию на цементном растворе или мастике: |
|
|
Устройство покрытий пола из керамич. плиток простым рисунком: на цем. растворе или мастике |
|
|
Затирка швов керамич.плитки |
|
|
Устройство люков для коммуникаций |
|
|
Установка унитаза с бачком (Компакт) |
|
|
Установка раковины "Тюльпан" |
|
|
Установка ванны прямой чугунной |
|
|
Установка полотенцесуш. |
|
|
Установка смесителя |
|
|
Утопление смесителя в стены |
|
|
Зашивка труб в ванной |
|
|
Вывоз мусора |
|
Наименование работ на устройство полов, фундамента и помещения (Вариант Б) |
|
|
|
|
|
|
Демонтаж напольной плитки |
|
|
Демонтаж бетонных полов |
|
|
Выемка грунта для устройства фундаментов |
|
|
Масса мусора |
|
|
Очистка помещений от строительного мусора |
|
|
Вывоз мусора |
|
|
Устройство опалубки |
|
|
Устройство фундаментов с установкой закладных деталей |
|
|
Монтаж дренажного лотка |
|
|
Устройство бетонных полов |
|
|
Заглаживание бетонной поверхности с упрочняющими составами |
|
|
Нарезка и герметизация усадочных швов |
|
|
Кладка стен кирпичных, толщина 250мм |
|
|
Установка перемычек металлических |
|
|
Устройство обрешётки потолка |
|
|
Монтаж профнастила |
|
|
Подшивка потолка с утеплителем |
|
|
Монтаж блока оконного |
|
|
Устройство дощатого основания под полы |
|
|
Настилка фанеры |
|
|
Монтаж блока дверного |
|
|
Монтаж проводки |
|
|
Монтаж распределительного щитка |
|
|
Обшивка внутренних стен и откосов рейкой МДФ |
|
|
Установка подвесных потолков "Армстронг" |
|
|
Установка светильников с подключением |
|
|
Установка выключателей |
|
|
Установка розеток |
|
|
Устройство пола из линолеума |
|
|
Монтаж плинтуса |
|
|
Монтаж каркаса под облицовку фасада |
|
|
Устройство облицовки фасада и откосов с установкой уголков |
|
|
Устройство металлической решетки на окно |
Организация работ по косметическому ремонту и подготовки офиса (S=144m2) (Вариант В) |
|
|
|
Демонтаж светильников |
|
|
Расчистка стен от старых обоев |
|
|
Демонтаж дверных блоков |
|
|
Демонтаж плинтусов |
|
|
Демонтаж напольного покрытия из линолеума |
|
|
Уборка помещений от строительного мусора со сгребанием в кучи и выноской из помещения |
|
|
Погрузка и вывоз строительного мусора |
|
|
Огрунтовка поверхностей стен и перегородок |
|
|
Оклейка стен и перегородок стеклообоями |
|
|
Покраска стен водоэмульсионной краской |
|
|
Монтаж подвесного потолка "Армстронг" |
|
|
Устройство напольного покрытия из ламината |
|
|
Установка плинтуса ПВХ |
|
|
Установка деревянных дверей однопольных |
|
|
Монтаж светильников с подключением |
|
|
Монтаж проводки |
|
|
Установка выключателей, коробок распаячных с подключением |
|
|
Проект локальной сети |
|
|
Монтаж локальной сети |
|
|
Установка противопожарной сигнализации |
|
|
Установка мебели и оргтехники |
|
|
Подключение компьютеров к локальной сети |
|
|
Подготовка серверной |
|
|
Тестирование |
|
|
…… |
|
|
Добавьте ещё 3-5 работ |
|
|
|
|
|
|
|
|
|
Организация работ по строительству канализационной напорной станции и напорного коллектора (Вариант Г)
|
|
Выбор КНС и насосов к ней |
|
|
Определение расчетных расходов сточных вод |
|
|
Подготовка проектно-сметной документации |
|
|
Согласование проекта с разработчиками |
|
|
Кадастровый учет |
|
|
Подготовка фундамента из сборных бетонных блоков |
|
|
Устройство трансформаторной из металлических конструкций комплектной поставки |
|
|
Прокладка кабельных сетей от трансформаторной до КНС |
|
|
Прокладка наружных сетей электроснабжения |
|
|
Подготовка площадки под строительство |
|
|
Отрывка котлована |
|
|
Разработка грунта в котловане |
|
|
Бетонирование днища |
|
|
Обратная засыпка пазух котлована бульдозером и в труднодоступных местах вручную |
|
|
Антикоррозийная защита и гидроизоляция строительных конструкций КНС |
|
|
Уплотнение грунта вблизи фундамента пневмотрамбовками |
|
|
Прокладка внутриплощадочных сетей водопровода и канализации |
|
|
Отделочные работы |
|
|
Электроснабжение и установка оборудования |
|
|
Защитные мероприятия-заземление, зануление, молниезащита |
|
|
Строительство напорного канализационного коллектора |
|
|
Устройство колодцев |
|
|
Разработка траншеи к коллектору экскаваторами |
|
|
Зачистка дна, стенок с выкидкой грунта в траншеях |
|
|
Уплотнение грунта в траншее |
|
|
Прокладка полиэтиленового трубопровода D 160*14.6 мм и арматуры к КНС |
|
|
Прокладка вдоль трассы коллектора инженерных коммуникаций, в том числе водонесущих |
|
|
Установка на трубопроводах камеры переключений с задвижками с электроприводом D200 мм |
|
|
Обратная засыпка траншеи |
|
|
Рекультивация земель по трассе канализационного коллектора |
|
|
Заключение коллектора в футляры из стальных труб при пересечении автодорог |
|
|
Испытание трубопровода |
|
|
Перекрытие существующих аварийных емкостей деревянными щитами |
|
|
Устройство бетонных опор трубопроводов |
|
|
Оборудование подводящим трубопроводом,трубопроводом опорожнения ивзмучивания из нержавеющей стали |
|
|
Приварка патрубков длиной 150 мм |
|
|
Соединение подающей пластмасовой трубы со стальным трубопроводом на фланцах |
|
|
Защита фланцев от коррозии заливкой битумно-резиновой холодной мастики |
|
|
Благоустройство территории КНС |
|
|
Производство испытаний |
|
|
Приемка в эксплуатацию |
Организация работ по газификации объекта (Вариант Д)
|
|
Выбор газораспределительной системы |
|
|
Расчет нормы потребления газа |
|
|
Определение расчетных расходов газа |
|
|
Расчет диаметра газопровода и допустимых потерь давления |
|
|
Согласование с разработчиками схемы газоснабжения |
|
|
Выбор трассы газопровода |
|
|
Выбор способа прокладки газопровода |
|
|
Выбор способа защиты газопровода |
|
|
Выбор размещения отключающих устройств на газопроводе |
|
|
Разработка траншеи экскаваторами |
|
|
Зачистка дна, стенок с выкидкой грунта в траншеях |
|
|
Разработка грунта вручную в траншеях |
|
|
Погрузка грунта на автосамосвалы |
|
|
Перевозка |
|
|
Работа на отвале при доставке грунта автотранспортными средствами |
|
|
Засыпка песком |
|
|
Погрузка грунта на автосамосвалы для обратной засыпки |
|
|
Перевозка |
|
|
Устройство колодцев |
|
|
Установка задвижек чугунных водопроводных |
|
|
Укладка трубопроводов из стальных труб с гидравлическим испытанием D=100 мм |
|
|
Соединение изолирующее фланцевое |
|
|
Приварка фланцев к стальным трубопроводам |
|
|
Установка стальных сварных фасонных частей |
|
|
Врезка под газом в действующие стальные газопроводы |
|
|
Заделка сальников при проходе труб через фундаменты или стены подвала |
|
|
Весьма усиленная антикоррозийная битумно-резиновая изоляция стальных трубопроводов D=100 мм |
|
|
Весьма усиленная антикоррозийная битумно-резиновая изоляция стыков и фасонных частей стальных трубопроводов |
|
|
Уплотнение грунта пневматическими трамбовками |
|
|
Сборка внутренних газопроводов |
|
|
Присоединение газоиспользующего оборудования к газопроводам |
|
|
Испытание смонтированной системы на герметичность |
|
|
Производство испытаний |
|
|
Приемка в эксплуатацию |
Организация работ по строительству котельной (Вариант Е).
|
|
Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,5 (0,5-0,63) м3, группа грунтов: 2 |
|
|
Устройство основания под фундаменты: песчаного |
|
|
Установка блоков стен подвалов массой |
|
|
Устройство стен подвалов и подпорных стен: бетонных |
|
|
Гидроизоляция боковая: обмазочная битумная в 2 слоя по выравненной поверхности бутовой кладки, кирпичу, бетону |
|
|
Гидроизоляция стен, фундаментов: боковая цементная с жидким стеклом |
|
|
Уплотнение грунта: щебнем |
|
|
Устройство опалубки (снизу) и поддерживающих ее конструкций для высоких ростверков |
|
|
Огнезащита деревянных конструкций: каркасов, эстакад |
|
|
Устройство крылец: с входной площадкой |
|
|
Кладка наружных стен из камней керамических или силикатных: простых при высоте этажа до 4 м |
|
|
Гидроизоляция стен, фундаментов: боковая цементная с жидким стеклом |
|
|
Армирование кладки стен и других конструкций |
|
|
Кладка наружных стен из камней керамических или силикатных: сложных при высоте этажа до 4 м |
|
|
Устройство перекрытий по стальным балкам и монолитные участки при сборном железобетонном перекрытии площадью до 5 м2 приведенной толщиной: до 100 мм |
|
|
Укладка перемычек при наибольшей массе монтажных элементов в здании до 5 т массой: до 0,7 т |
|
|
Кладка перегородок из кирпича неармированных: толщиной в 1/2 кирпича при высоте этажа до 4 м |
|
|
Штукатурка по сетке без устройства каркаса: улучшенная потолков |
|
|
Установка панелей перекрытий с опиранием на две стороны площадью: до 10 м2 |
|
|
Установка мелких конструкций (подоконников, сливов, парапетов и др.), массой до 0,5 т |
|
|
Установка в жилых и общественных зданиях блоков оконных с переплетами: раздельными (раздельно-спаренными) в стенах каменных площадью проема до 2 м2 |
|
|
Остекление оконным стеклом окон: в два переплета открывающихся в одну сторону |
|
|
Установка блоков в наружных и внутренних дверных проемах: в каменных стенах площадью проема до 3 м2 |
|
|
Установка блоков в наружных и внутренних дверных проемах: в перегородках и деревянных нерубленых стенах площадью проема до 3 м2 |
|
|
Укладка подоконных железобетонных плит: гладких |
|
|
Устройство выравнивающих стяжек цементно-песчаных: толщиной 15 мм |
|
|
Устройство выравнивающих стяжек цементно-песчаных: на каждый 1 мм изменения толщины добавлять или исключать к (12-01-017-01) |
|
|
Утепление покрытий плитами из минеральной ваты или перлита на битумной мастике: в один слой |
|
|
Утепление покрытий плитами из минеральной ваты или перлита на битумной мастике: на каждый последующий слой |
|
|
Устройство пароизоляции прокладочной в один слой |
|
|
Утепление покрытий: керамзитом |
|
|
Устройство кровель скатных из трех слоев кровельных рулонных материалов: на битумной мастике с защитным слоем из гравия на битумной мастике |
|
|
Монтаж ограждающих конструкций стен: из профилированного листа при высоте здания до 30 м |
|
|
Установка дымовой трубы из стальных электросварных труб , наружный диаметр 273мм |
|
|
Монтаж труб вытяжных, дымовых и вентиляционных диаметром 3250 мм из листовой стали высотой: до 45 м |
|
|
Уплотнение грунта: щебнем |
|
|
Устройство подстилающих слоев: бетонных |
|
|
Устройство стяжек |
|
|
Устройство покрытий мозаичных: терраццо, толщиной 20 мм с рисунком |
|
|
Отделка поверхностей из сборных элементов и плит под окраску или оклейку обоями: потолков сборных из плит |
|
|
Окраска поливинилацетатными водоэмульсионными составами улучшенная: по сборным конструкциям, подготовленным под окраску потолков |
|
|
Штукатурка поверхностей известковым раствором улучшенная: по камню и бетону потолков |
|
|
Гладкая облицовка стен, столбов, пилястр и откосов (без карнизных, плинтусных и угловых плиток) |
Организация работ по строительству наружного газопровода (Вариант Ж).
|
|
Разработка грунта вручную в траншеях глубиной до 2 м без креплений с откосами, группа грунтов 2 |
|
|
Устройство основания песчаного под трубопровод |
|
|
Засыпка вручную траншей (песком), пазух котлованов и ям, группа грунтов 1 |
|
|
Засыпка вручную траншей, пазух котлованов и ям, группа грунтов 2 |
|
|
Укладка в траншею изолированных стальных газопроводов условным диаметром: до 50 мм |
|
|
Укладка в траншею изолированных стальных газопроводов условным диаметром: до 100 мм (футляр) |
|
|
Нанесение весьма усиленной антикоррозионной изоляции полимерными липкими лентами стальных трубопроводов диаметром: 50 мм |
|
|
Нанесение весьма усиленной антикоррозионной изоляции полимерными липкими лентами стальных трубопроводов диаметром: 100 мм |
|
|
Протаскивание в футляр стальных труб диаметром: 57 мм |
|
|
Заделка битумом и прядью концов футляра диаметром: 108 мм |
|
|
Укладка газопроводов из полиэтиленовых труб в траншею со стационарно установленного барабана, диаметр газопровода: 63 мм |
|
|
Установка отвода на газопроводе из полиэтиленовых труб в горизонтальной плоскости, диаметр отвода: 63 мм |
|
|
Отвод полиэтиленовый электросварной диаметром 63 мм 465,60/5,45х1,13 |
|
|
Установка неразъемного соединения |
|
|
Переход #полиэтилен-сталь# 63х57 |
|
|
Укладка сигнальной ленты |
|
|
Очистка полости трубопровода продувкой воздухом, условный диаметр газопровода: до 50 мм |
|
|
Монтаж инвентарного узла для очистки и испытания газопровода, условный диаметр газопровода: до 50 мм |
|
|
Подъем давления при испытании воздухом газопроводов высокого давления (до 0,6 МПа) условным диаметром: до 50 мм |
|
|
Выдержка под давлением от 0,6 до 1,2 МПа при испытании на прочность и герметичность газопроводов условным диаметром: 50-300 мм |
|
|
Контроль методом радиографирования качества сварных соединений трубопроводов |
Организация ремонтно-строительных работ (Вариант З).
|
|
Устройство выравнивающей стяжки под теплые полы, толщиной 20 мм: прихожая, коридор, кухня, ванная |
|
|
Устройство цементно-песчаной стяжки 70 мм (спальня, зал) |
|
|
Устройство цементно-песчаной стяжки 80 мм: гостиная |
|
|
Устройство стяжки (теплые полы), толщиной 60 мм: прихожая, коридор, кухня, ванная |
|
|
Устройство гидроизоляции с примыканием к стенам: ванная, кухня |
|
|
Устройство полов из керамической плитки: ванная |
|
|
Устройство полов из керамической плитки: гостиная, кухня |
|
|
Устройство полов из керамической плитки: прихожая, коридор |
|
|
Затирка швов |
|
|
Устройство полов из паркетной доски: зал, спальня |
|
|
Установка деревянных плинтусов |
|
|
Установка пластиковых плинтусов |
|
|
Установка порожков |
|
|
Грунтовка стен |
|
|
Шпатлевка стен с армированием |
|
|
Оклейка стен «паутинкой» |
|
|
Окраска стен краской с предварительной грунтовкой |
|
|
Облицовка стен плиткой: ванная |
|
|
Облицовка стен плиткой: кухня |
|
|
Затирка швов |
|
|
Затирка для плитки |
|
|
Устройство откосов |
|
|
Покраска откосов |
|
|
Шпаклевка потолков с армированием, 4 мм: все, кроме ванной |
|
|
Окраска стен краской с предварительной грунтовкой |
|
|
Устройство натяжного потолка в ванной |
|
|
Устройство потолка и стен на лоджии вагонкой |
|
|
Установка дверей |
