MIHICTEPCTBO ОСВІТИ І НАУКИ УКРАЇНИ

Національний університет «Львівська політехніка»

Дослідження процесу розмелювання у вібраційному млині

Методичні вказівки

до лабораторної роботи

з курсу «Обладнання для виробництва будівельних матеріалів» для студентів спеціальності 6.06010104 «Технологія виробництва будівельних конструкцій, виробів та матеріалів»

Затверджено

на засіданні кафедри

будівельного виробництва

Протокол № 1 від 22.08.2011р.

Львів-2011

Дослідження процесу розмелювання у вібраційному млині: методичні вказівки до виконання лабораторної робити з курсу «Обладнання для виробництва будівельних матеріалів» для студентів спеціальності 6.06010104 «Технологія будівельних конструкцій, виробів і матеріалів» Укладачі: Саницький М.А., Федунь Б.В., Марків Т.Є. Львів. Національний університет «Львівська Політехніка», 2011

Укладачі Саницький Мирослав Андрійович

докт.техн.наук.професор

Федунь Богудар Васильович

канд.техн.наук.доцент.

Марків Тарас Євгенович

канд.техн.наук.доцент

Відповідальний за випуск Саницький М.А. д-р. техн. наук, проф.

Рецензент Гивлюд М.М. д-р. техн. наук, проф.

Мета роботи - ознайомлення з роботою вібраційного млина, дослідження параметрів процесу розмелювання сипких матеріалів у млині.

1. Теоретична частина

Тонина розмелювання відіграє важливу роль у виробництві цементу, сухих будівельних сумішей і інших виробів. Наприклад, в цементній промисловості збільшення тонини розмелювання клінкеру на 60-70% дозволяє майже вдвічі підвищити марку цементу і отримати швидкотверднучий цемент, що веде до прискорення технологічних процесів.

Збільшення тонини розмелювання в кульових трубних млинах не дає потрібного економічного ефекту через низький ККД цих машин і підвищене зношення мелючих тіл.

Для надтонкого подрібнення застосовують вібраційні млини. При розмелюванні до розміру частинок 1…10 мкм ефективність цих млинів є вищою, ніж кульових.

В промисловості будівельних матеріалів застосовують вібраційні млини типів:

- інерційні (рис. 1);

- гіраційні (рис. 2).

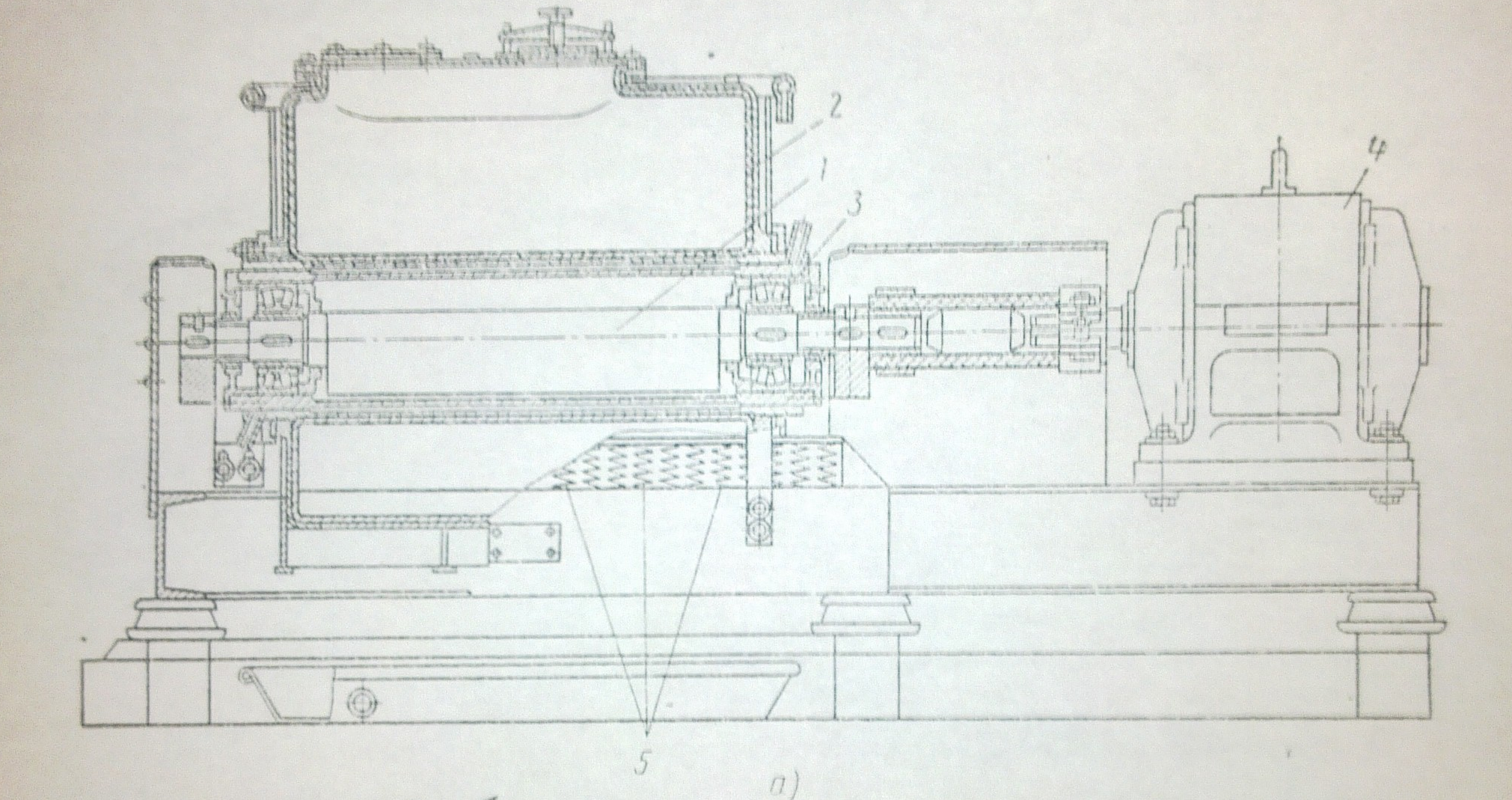

Вібраційний млин інерційного типу (рис. 1) складається з корпуса 2, в якому на пі підшипниках 3 встановлено дебалансний вал 1, який приводиться в обертання електрорушієм 4. Корпус млина опирається на пружини 5.

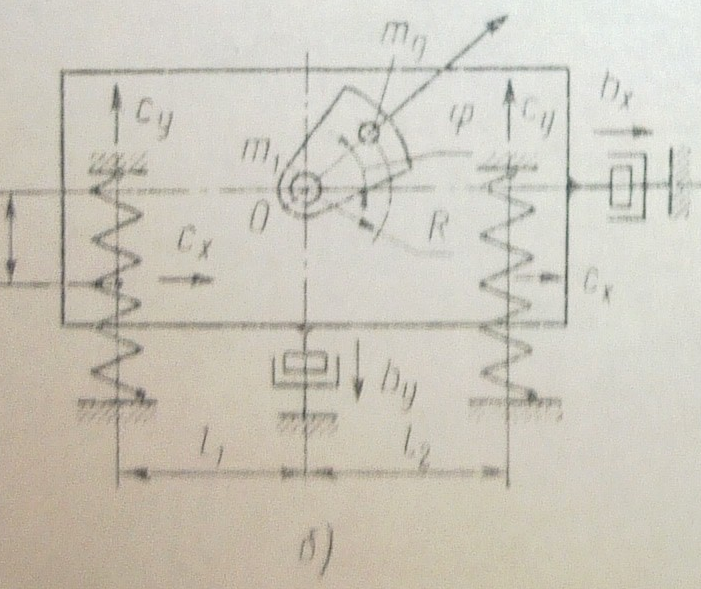

Рис. 1. Схема вібраційного млина інерційного типу

При обертанні дебалансного вала корпус млина із завантаженими в нього мелючими тілами і подрібнюваними матеріалом приводиться в коливальний рух по еліптичних траєкторіях. При цьому кулі здійснюють інтенсивну дію на матеріал і подрібнюють його. Подрібнення відбувається під дією незначних за величиною імпульсів високої частоти.

В процесі роботи млина завантаження млина здійснює повільну циркуляцію в сторону, протилежну направленню обертання де балансного вала.

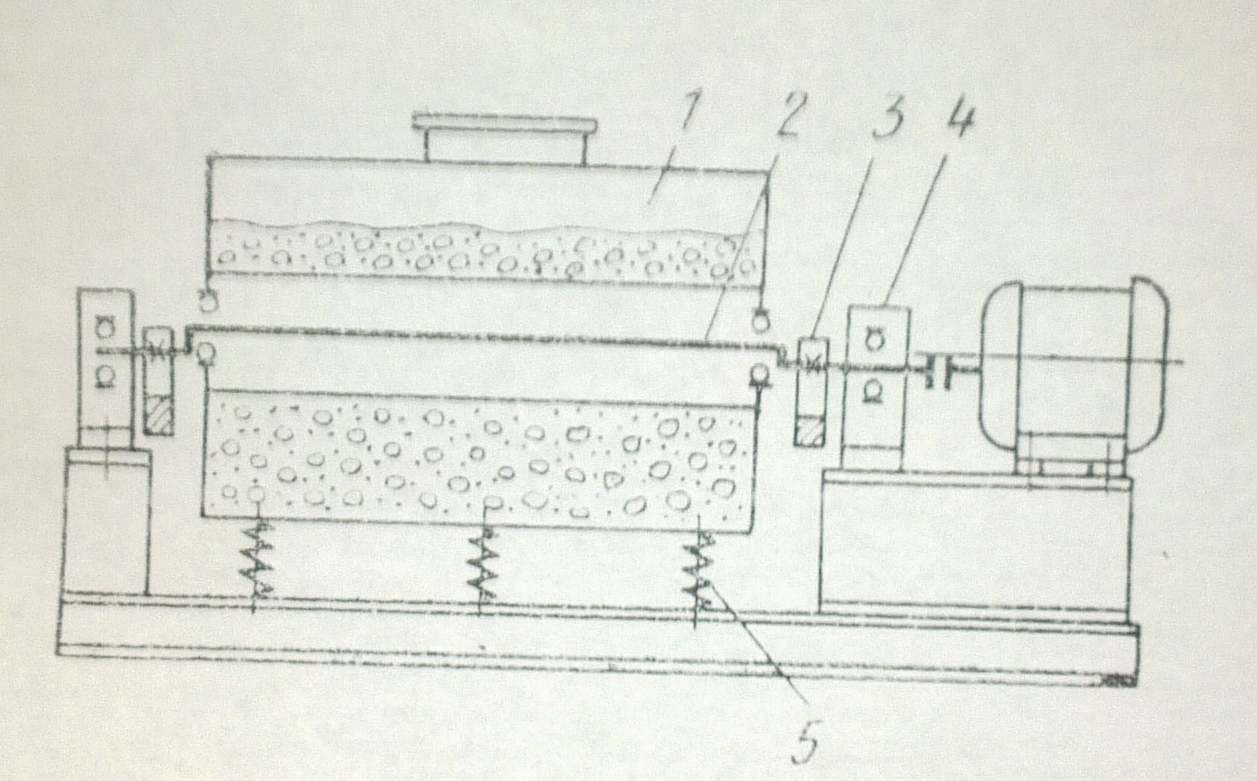

Гіраційний млин (рис. 2) приводиться в кривий коливальний рух ексцентриковим валом 2, на якому встановлено корпус 1. Для зрівноваження системи і розвантаження корінних підшипників 4 на ексицитриковому валі встановлені противаги 3. Обертанню корпуса протидіють пружини 5.

Рис. 2. Гіраційний млин

Продуктивність вібраційних млинів залежить від тонини розмелювання. При використанні вібраційних млинів для надтонкого розмелювання (наприклад, для отримання частинок розміром 1…10 мкм) їх ефективність в 5…30 разів більша за ефективність кульових млинів при значно менших питомих витратах енергії.

Вібраційні млини застосовують для сухого і мокрого розмелювання матеріалів.
