Информация о приливо-отливных течениях (см. Мнк № 22300)

На морских навигационных картах постоянные течения показывают стрелками, направление которых соответствует направлению действующего в данном месте течения. Скорость постоянного течения обозначают проставленной над стрелкой цифрой.

Элементы приливо-отливного течения постоянно изменяются. Для отражения таких течений на морских навигационных картах потребовалась бы не одна стрелка, а сложная векторная диаграмма, что значительно увеличило бы нагрузку карты, сделало бы ее трудночитаемой. Поэтому очень удобную и ценную для целей судовождения информацию о приливо-отливных течениях представляют специальные таблицы элементов таких течений, помещаемые непосредственно на полях МНК, изображающих морские районы, подверженные действию приливо-отливных явлений. В этом случае район, охватываемый данной МНК, разбивается на участки, в пределах которых характер приливо-отливных течений можно считать практически одинаковым.

Такие участки отмечают определенной буквой (А, Б, В и т.д.), помещаемой на карте в центральной точке участка. В заголовке таблиц приведены координаты (φ, λ) центральной точки описываемого участка; это позволяет легко выбрать нужную из приведенных таблиц по соответствию букв на заданном участке карты и в заголовке таблицы.

Для определения элементов приливо-отливного течения в заданной точке следует:

1. По координатам(φ, λ) заданной точки установить участок карты, в котором эта точка находится (точка В).

2. По «Таблицам приливов» установить на дату плавания время наступления полной воды в (п. Дувр) пункте, указанном в таблице карты (2 ч 00 м и 14 ч 17 м).

3. Из 2-х полных вод выбрать ближайшую к заданному моменту (t₃ = 11 ч 15 м)→ 14ч 17 м.

4. Рассчитать водный час (ВЧ) → промежуток времени от t₃ до ближайшей полной воды (t_ПВ)

1.ВЧ = t₃ – t_ПВ = 3 ч 02 м ≈ 3 часа до полной воды.

5. Из таблицы помещенной на карте (см. табл. 34.14) в строке 4 (3 часа до полной воды в п. Дувр) для участка В выбираем направление приливо-отливного течения в заданный момент (128°), и соответствующие этому моменту экстремальные значения скорости течения:

а) 2,9 уз. → в сизигию;

б) 1,5 уз. → в квадратуру.

В случае дробной величины «водного часа» нужные элементы находят интерполированием.

6. Из морского астрономического ежегодника (МАЕ) текущего года по дате выбрать значение возраста Луны (или рассчитать по формуле: = Дата + № месяца + Лунное число.  Л_2000г. = 22, Л_2001г. = 3, Л_2002г. = 14, Л_2003г. = 25, Л_2004г. = 6, _Л2005г. = 17, Л_2006г. = 28, Л_2007г. = 9, Л_2008г. = 20, Л_2009г. = 1, Л_2010г. = 12) = 18 дн., следовательно, приливы в этот день можно считать промежуточными, и из 2-х значений (2,9 и 1,5) следует найти среднее, т.е. = 2,2 уз.

Ответ:  К_Т = 128°, = 2,2 уз.

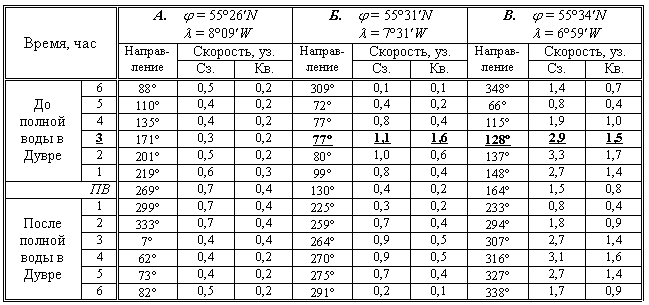

Элементы приливо-отливных течений (для МНК № 22300)

Таблица 34.14.



Используя данную таблицу можно рассчитать ежечасные значения элементов приливо-отливного течения на участках А, Б, В карты на заданную дату.

Примечание:

Если место судна находится между точками, для которых на карте приведены элементы течения, то и направление течения и скорость течения определяются интерполированием указанных элементов для этих точек.
