6. Графики зависимости варьирующих признаков
Эти графики строятся с целью визуального определения зависимости
между двумя варьирующими признаками («x» и «y»). Для этого строится поле корреляции.
Поле корреляции – графическое изображение в системе прямоугольных координат точек, абсциссами которых являются значения факторного признака «x», а ординатами – значения результативного признака «y».
Задание 15
Используя исходные данные таблицы 1,
требуется построить поле корреляции, характеризующее зависимость объёма продаж от численности менеджеров.
Решение:

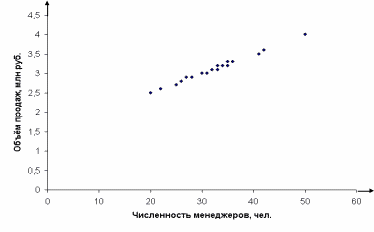

Рис. 2.15. Поле корреляции, характеризующее зависимость объёма продаж от численности менеджеров однотипных фирм в одном из регионов РФ в I квартале исследуемого года
7. Статистические карты
Статистические карты – контурные карты, на которых статистические показатели изображаются с помощью графических образов.
1). Картограмма – контурная карта, на которой отдельные территории в зависимости от величины изображаемого показателя обозначаются с помощью:
штриховки, расцветки (фоновые картограммы);
точек (точечные картограммы).
Например, картограммы плотности населения.
2). Картодиаграмма – сочетание контурной карты с фигурной диаграммой. Здесь геометрические символы, которые используются, располагаются не в один ряд (как в фигурных диаграммах), а размещаются по всей карте.
Например, с помощью картодиаграмм можно изобразить добычу полезных ископаемых.
