1. Задания для контрольных работ
Задача 1

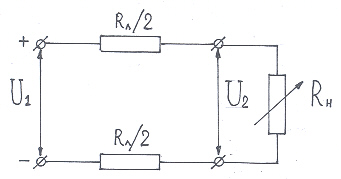

К двухпроводной линии передачи энергии постоянного тока присоединен приемник с изменяющимся сопротивлением RH (рис. 1). Напряжение в начале линии U1. Общее сопротивление проводов в линии передачи Rл. Сопротивление приемника изменяется в пределах от нуля до бесконечности.
Рис. 1
Определить:
а) ток в линии I;
б) напряжение на зажимах приемника U2;
в) мощность, потребляемую приемником, Р2.
Построить в общей системе координат осей графики зависимостей: U2 = f1(I); P1 = f2(I); P2 = f3(I). Указание. Вычисления произвести для следующих значений RH: 0; Rл; 5Rл; 10Rл; 20Rл; 50Rл; ∞
Данные к задаче 1
Вариант |
U1, В |
Rл, Ом |
1 |
110 |
1 |
2 |
110 |
2 |
3 |
110 |
3 |
4 |
110 |
4 |
5 |
110 |
5 |
6 |
110 |
6 |
7 |
110 |
7 |
8 |
110 |
8 |
9 |
110 |
9 |
10 |
110 |
10 |
Задача 2
Электрический кипятильник, нагревает до кипячения воду в течение времени t мин. Напряжение сети U. КПД кипятильника η. Начальная температура воды Тн =16 ºС. Определить:
1) количество полезного тепла, идущего на нагрев;
2) количество затраченного тепла;
3) сопротивление нагревательного элемента кипятильника;
4) расход электроэнергии;
5) мощность, необходимую для кипячения воды.
Исходные данные приведены в табл. 2.
Данные к задаче 2
Вариант |
Количество воды m, кг |
Время кипения t, мин |
КПД η |
Напряжение сети U, В |
1 |
0,6 |
5 |
0,71 |
220 |
2 |
0,8 |
10 |
0,72 |
380 |
3 |
1,0 |
12 |
0,73 |
220 |
4 |
0,8 |
14 |
0,74 |
380 |
5 |
0,6 |
16 |
0,75 |
220 |
6 |
0,8 |
15 |
0,76 |
380 |
7 |
1,0 |
18 |
0,77 |
220 |
8 |
1,2 |
17 |
0,78 |
380 |
9 |
1,0 |
20 |
0,79 |
220 |
10 |
1,2 |
15 |
0,80 |
380 |
Задача 3

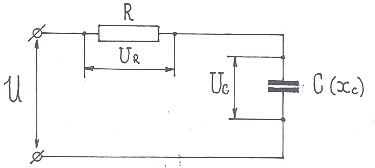

К зажимам цепи (рис.2) подведено синусоидальное напряжение, действующее значение которого U, частота f = 50 Гц. Активное сопротивление R и конденсатор C включены последовательно. По цепи протекает ток i. Построить треугольник напряжений.
Рис. 2
Данные к задаче 3
Вариант |
U1, В |
R, Ом |
C, мкФ |
1 |
9,0 |
1,5 |
1592,4 |
2 |
3,6 |
12,0 |
199 |
3 |
4,0 |
9,0 |
266 |
4 |
36,0 |
18,0 |
133 |
5 |
6,0 |
3,0 |
796,2 |
6 |
12,0 |
24,0 |
99,5 |
7 |
24,0 |
6,0 |
398 |
8 |
10,0 |
21,0 |
112,7 |
9 |
8,0 |
15,0 |
159,5 |
10 |
12,0 |
27,0 |
88,5 |
Задача 4

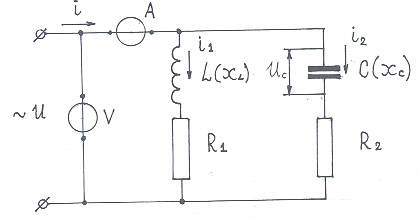

В цепь синусоидального переменного тока (рис. 3) включены две параллельные ветви. Параметры включенных в них элементов известны: R1,, R2, L, C. Напряжение на конденсаторе UC.
Рис. 3
Найти токи в ветвях и неразветвленной части цепи. Определить сдвиги фаз всей цепи и на отдельных ветвях. Построить топографическую векторную диаграмму. Указание. Частота переменного тока f = 50 Гц.
Данные к задаче 4
Вариант |
UC, В |
L, Гн |
C, мкФ |
R1, Ом |
R2, Ом |
1 |
30 |
0,096 |
630 |
4 |
5 |
2 |
20 |
0,0127 |
400 |
6 |
3 |
3 |
40 |
0,019 |
500 |
3 |
4 |
4 |
50 |
0,016 |
680 |
8 |
4 |
5 |
60 |
0,032 |
750 |
5 |
6 |
6 |
40 |
0,019 |
600 |
7 |
5 |
7 |
30 |
0,0127 |
320 |
6 |
3 |
8 |
20 |
0,0096 |
400 |
5 |
4 |
9 |
50 |
0,0127 |
500 |
3 |
6 |
10 |
60 |
0,016 |
320 |
4 |
5 |
Задача 5

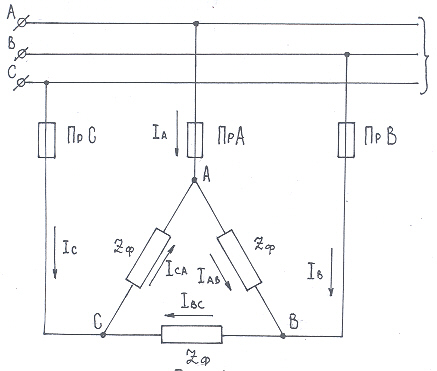

К трехфазной линии с линейным напряжением подключен симметричная трехфазная нагрузка, соединенная по схеме «треугольник» (рис. 4).
Активное и реактивное сопротивления фазы приемника соответственно равны Rф, Xф. Определить ток в фазах приемника в линейных проводах и потребляемую приемником активную мощность в следующих режимах:
а) симметричный режим;
б) обрыв одной фазы приемника;
в) обрыв линейного провода (вследствие сгорания плавкой вставки в предохранителе).
Рис. 4
Для всех трех случаев построить топографические диаграммы напряжений и на них показать расположение векторов токов.
Данные к задаче 5
Вариант |
U, В |
Rф, Ом |
Xф, Ом |
1 |
220 |
3 |
4 |
2 |
380 |
6 |
8 |
3 |
220 |
8 |
15 |
4 |
380 |
4 |
3 |
5 |
220 |
8 |
8 |
6 |
380 |
15 |
8 |
7 |
220 |
3 |
-4 |
8 |
380 |
6 |
-8 |
9 |
220 |
8 |
-15 |
10 |
380 |
8 |
-8 |
Задача 6

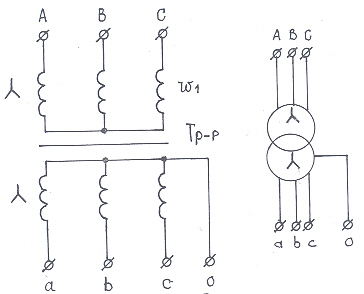

Трехфазный трансформатор (рис. 5) характеризуется следующими значениями номинальных величинам: мощностьSH, высшее линейное напряжение U1H, низшее линейное напряжение U2H. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Ро (при первичном напряжении, равном номинальному), мощность потерь короткого замыкания РKH (при токах в обмотках, равных номинальным значениям).
Рис. 5
Определить:
а) коэффициент трансформации,
б) фазные напряжения первичной и вторичной обмоток при холостом ходе;
в) номинальные токи в обмотках трансформатора;
г) активное сопротивление фазы первичной и вторичной обмоток;
д) КПД трансформатора при cos φ2 = 0,8 и значениях коэффициента загрузки: 0,25; 0,5; 0,75, е) годовой эксплуатационный к.п.д. трансформатора при тех же значениях cos φ2 и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4 200 ч, а в остальное время цепь вторичной обмотки разомкнута.
Учтите, что при опыте короткого замыкания трансформатора мощность потерь делится поровну между первичной и вторичной обмотками.
Данные к задаче 6
Вариант |
SH, кВ·А |
U1H, кВ |
U2H, В |
P0, Вт |
PKH, Вт |
1 |
20 |
6 |
230 |
180 |
600 |
2 |
20 |
10 |
400 |
220 |
600 |
3 |
30 |
6 |
230 |
250 |
850 |
4 |
30 |
10 |
400 |
300 |
850 |
5 |
50 |
6 |
525 |
350 |
1 325 |
6 |
50 |
10 |
400 |
440 |
1 325 |
7 |
100 |
6 |
525 |
600 |
2 400 |
8 |
100 |
10 |
400 |
730 |
2 400 |
9 |
180 |
6 |
400 |
1 000 |
4 000 |
10 |
180 |
10 |
525 |
1 200 |
4 100 |
Задача 7

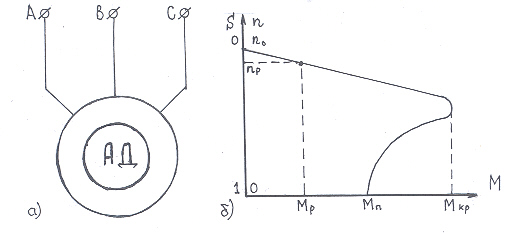

Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением 380 В (рис. 6а). Величины, характеризующие номинальный режим электродвигателя: мощность на валу Р2Н, cкорость вращения ротора n2H, коэффициент мощности Cos φ1, КПД ηH. Обмотки фаз статора соединены по схеме «звезда». Кратность критического момента относительно номинального KM=MK/MH. Определить:
а) номинальный ток в фазе обмотки статора;
б) число пар полюсов обмотки статора;
в) номинальное скольжение;
г) номинальный момент на валу ротора;
д) критический момент;
е) критическое скольжение (пользуясь формулой М = 2 MK/(S/SK+SK/S);
ж) значение моментов соответствующие значениям скольжения: SH/SK,0,1; 0,2; 0,4; 0,8; 1,0 (по формуле п.е);
з) пусковой момент при скольжении напряжения в сети на 10 %.
Построить механическую характеристику электродвигателя n = f(М) (рис. 6б)
Рис. 6
