Проведение исследований.

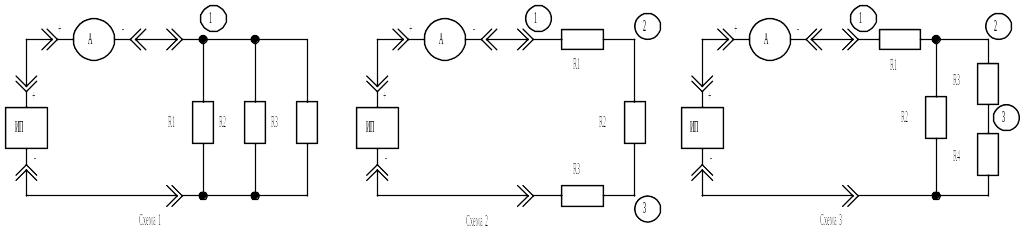

Для каждой из трех приведенных ниже схем проделать следующее:
При помощи вольтметра выставить на выходе ИП напряжение 10В (в точке 1). Собрать схему согласно рисунку. В качестве амперметра использовать блок АВМ1.
Измерить напряжения в точках 2 и 3 и общий ток всей цепи. Напряжения измерять относительно вывода (-) ИП. Подсчитать падения напряжения на каждом резисторе и все полученные данные занести в таблицу.
U,В
I,мА
1
2
3
R1
R2
R3
R4
Общ.
Схема 1
10
-
-
-
Схема 2
10
-
Схема 3
10
По полученным экспериментальным данным рассчитать ток в каждом резисторе, мощность, выделяемую на каждом резисторе и во всей цепи, сопротивление всей цепи. Полученные данные занести в таблицу.
I,мА
W, мВт
R,Ом
R1
R2
R3
R4
R1
R2
R3
R4
Общ
Цепи
Схема 1
-
-
Схема 2
-
-
Схема 3
Сравнить данные, полученные теоретическим и экспериментальным путем и сделать анализ полученных результатов.
