«Исследование тиристора»
Студент, группа______________________________________________ Дата____________________
Цель работы:
Определить Uпр. тиристора при различных значениях Iуэ..
Построить вольтамперную характеристику I = f (U).
Оборудование:
Прибор для снятия вольт-амперной характеристики.
Теория:
Тиристор – полупроводниковый прибор на монокристалле с 4 – слойной структурой (С 3 электронно-дырочными переходами). Обладает свойствами управляемого электрического вентиля. Выпускаются на токи от 1 мА до 10 кА и напряжением от нескольких вольт до нескольких кВ. Применяются в силовых устройствах преобразовательной техники и в автоматике.
Особенностью тиристоров является их своеобразная вольтамперная характеристика, позволяющая говорить о том, что в них происходят лавинные процессы ударной ионизации на p-n переходах. Вследствие лавинного пробоя внутреннее сопротивление полупроводника резко уменьшается, а протекающий через него ток резко возрастает.
Переход тиристора из закрытого состояние в открытое можно осуществить двумя способами: 1 – увеличение прямого напряжения до состояния пробоя; 2- при постоянном рабочем напряжении и подаче положительного управляющего импульса на управляющий электрод.
Тиристоры принято различать по числу выводных электродов. Если имеется два вывода, то прибор называется динистром, три вывода – тринистором, четыре - бинистром.
Порядок выполнения:

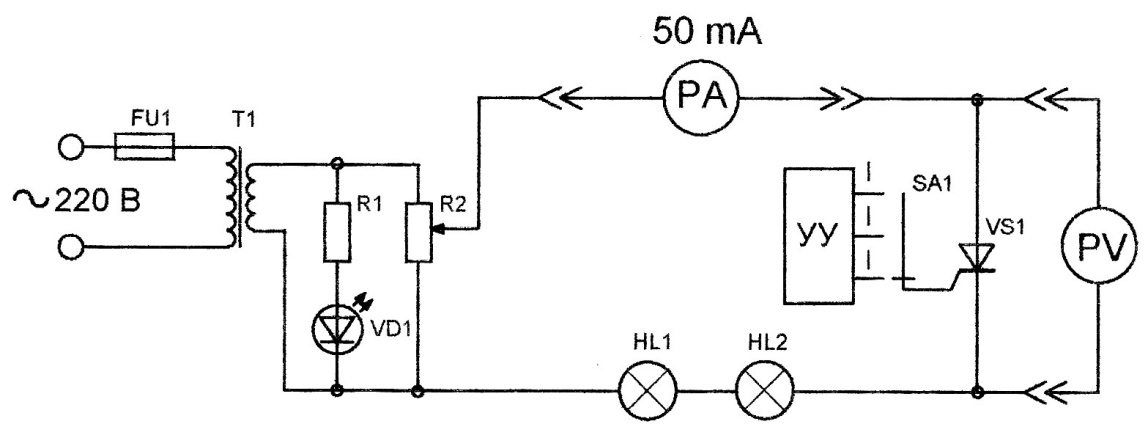

Подключите лабораторный блок согласно схеме. R2 вывести на ноль.
Включите питание блока.
Проверить работу схемы: повернуть R2 до конца вправо и наблюдать свечение нагрузочных ламп. Вернуть R2 к нолю.
Найти пробивное напряжение для тиристора при разных токах, подаваемых на управляющий электрод. Плавно поднять напряжение на тиристоре с помощью R2, фиксируя показания измерительных приборов:
При отсутствии тока на управляющем электроде IУ0
При малом токе на управляющем электроде IУ1
При малом токе на управляющем электроде IУ2
Составить таблицу:
IУэ
IУ0
IУ1
IУ2
U
Сделать выводы о зависимости напряжения пробоя тиристора от тока, поданного на управляющий электрод.

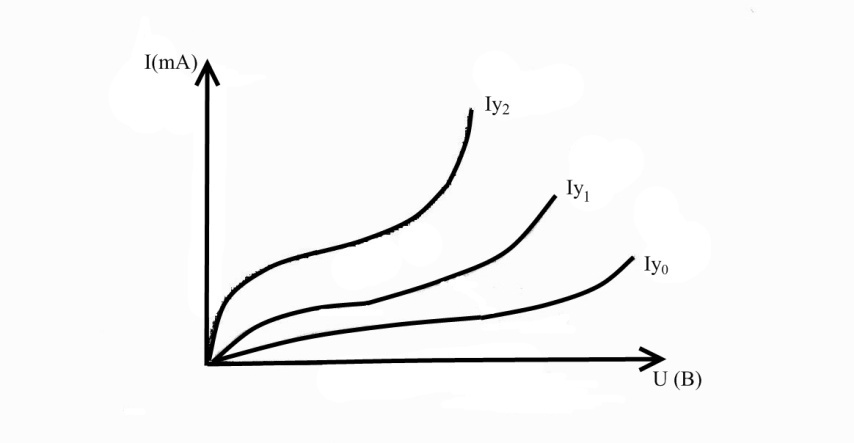

Снять вольт-амперную характеристику I = f (U) при IУ0, IУ1, IУ2.
IУ0
U (B) |
0 |
5 |
10 |
15 |
20 |
25 |
27 |
|
I (mA) |
|
|
|
|
|
|
|
|
IУ1
U (B) |
3 |
6 |
9 |
12 |
15 |
I (mA) |
|
|
|
|
|
IУ2
U (B) |
0 |
1 |
2 |
3 |
4 |
I (mA) |
|
|
|
|
|
П
остроить графики
Контрольные вопросы:
Что такое тиристор? Их виды.
Устройство тиристора.
Какими способами можно осуществить переход тиристора из закрытого состояния в открытое?
Где применяются тиристоры?
