2.3 Чертежи фасадов зданий
Фасады нужно начертить в проекционной связи с планом.
Фасады — наружная сторона здания. Различают главный фасад, дворовый и боковые или торцовые фасады.
Главным фасадом называется вид здания со стороны улицы или площади. Определение других фасадов вытекает из их наименования. Наименование фасада определяется крайними координационными осями. Например «Фасад 1—5» и т.д. Наименование фасада надписывают над изображением с минимальным разрывом (рис. 2.13).
Размеры на чертежах фасада не проставляют.
На чертежах фасадов указывают отметки уровня земли, верха стен, входных площадок и элементов фасадов, расположенных в разных уровнях. На чертежах фасадов промышленных зданий проставляют также отметки верха стен, низа и верха проемов. Полочку отметки желательно развернуть в сторону от изображения. Отметки указывают в метрах с точностью до третьего десятичного знака.
Чертеж фасада строится на основании чертежей плана и разреза. Все предварительные построения выполняют тонкими линиями в определенной последовательности:
сначала проводят горизонтальную прямую линию толщиной, принятой для обводки фасада. Ее выводят за контур фасада примерно на 30 мм. Эта линия служит основанием, на котором строят фасад здания;
затем проводят вторую горизонтальную линию на расстоянии полтора миллиметра от первой - линия отмостки;
проводят тонкими линиями горизонтальные контуры цоколя, низа и верха проемов (оконных и дверных), карниза, конька и других элементов здания;
далее проводят вертикальные линии координационных осей, стен, оконных и дверных проемов и т.п.;
вычерчивают ограждения балконов и другие архитектурные детали фасада;
наносят кружки координационных осей, выносные линии и знаки высотных отметок;
проставляют высотные отметки, марки осей, размеры, если это необходимо, выполняют надписи (рис. 2.13).

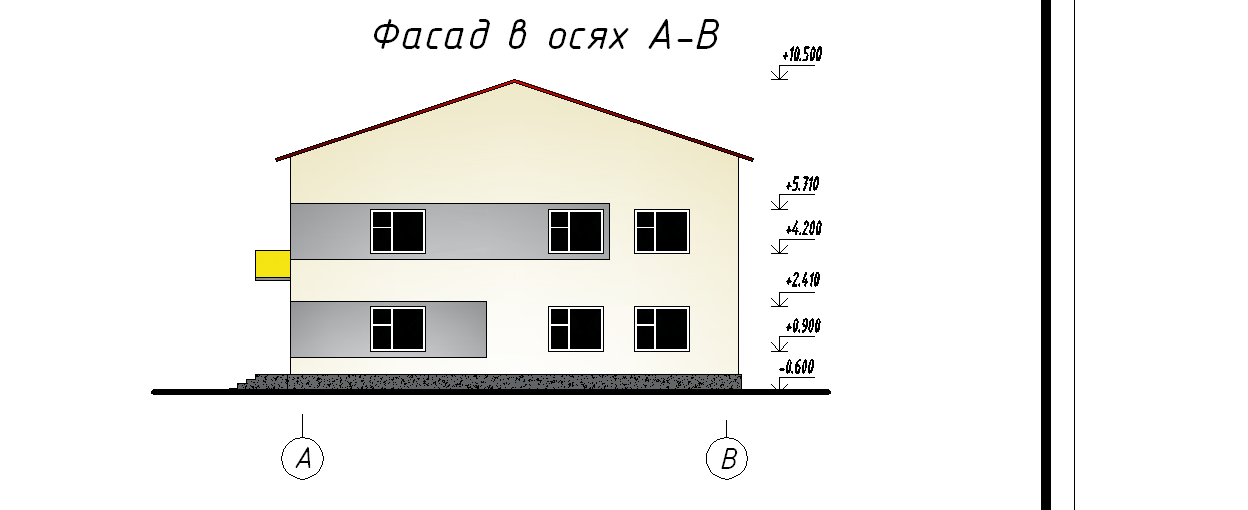

Рисунок 2.13 – Пример выполнения чертежа фасада здания
После выполнения чертежа фасада выполняют его отмывку акварельной краской или разведенной тушью, одним цветом, усиливая тон в необходимых местах. Для показа на фасадах теней, проемов, кровли последовательно накладывают слои слабо разведенной краски или туши. Скатную крышу рекомендуется отмывать так, чтобы она была более темной книзу, для чего необходимо предварительно разбить контур крыши тонкими карандашными линиями на пять-шесть горизонтальных полос. Сначала покрыть слабым раствором все полосы, затем все, кроме одной, самой верхней и так далее. Последнюю полосу следует покрыть краской так, чтобы она была самой темной.
2.4 Чертежи разрезов зданий
Разрез в соответствии с таблицей 1 следует выполнять по указанному на плане здания месту в масштабе 1:50 или 1:100.
Направление секущей плоскости, как правило, выбирают таким, чтобы она проходила по наиболее важным частям здания: оконным и дверным проемам, лестничным клеткам, балконам.
Положение секущей плоскости в зданиях, у которых противоположные стены имеют одинаковое решение на большом протяжении, следует подбирать так, чтобы с одной стороны разреза были показаны оконные проемы, а с другой — проем ворот или наружных дверей (рис. 2.14).

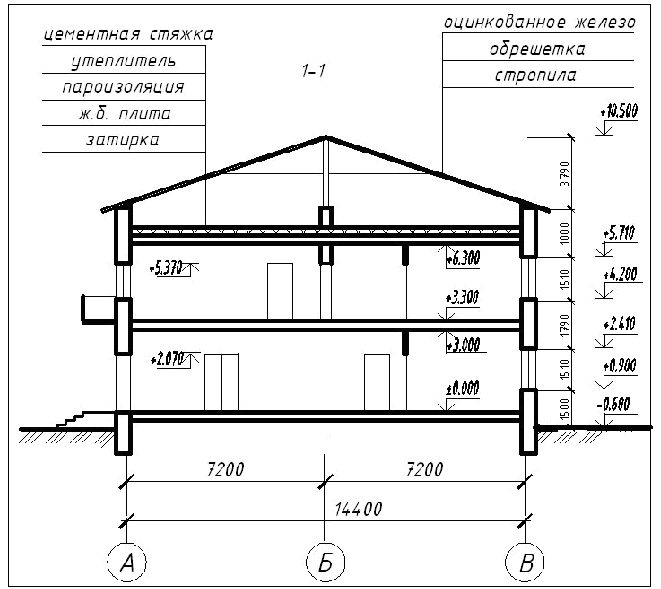

Рисунок 2.14 – Пример выполнения чертежа разреза здания
На разрезе необходимо поставить размеры между разбивочными осями (оси маркируются в соответствии с планом здания) высоту помещений в свету, толщину стен, перегородок. Размеры на разрезе следует указывать в миллиметрах, а отметки - в метрах, с тремя десятичными знаками после запятой.
При вычерчивании оконных проемов на разрезе расстояние от пола до низа оконного проема должно быть 750-800 мм, а от верха проема до потолка 250 мм. На разрезе не следует детально изображать конструкции пола 1-го этажа, междуэтажного и чердачного перекрытий. Необходимо только показать контурными линиями толщину указанных конструкций (толщина перекрытия должна быть 300 мм). Состав и толщину слоев пола, перекрытия и кровли указывают в выносной надписи. Кроме этого на чертежах разрезов показывают: отметки уровня земли; чистого пола; этажей площадок; карнизов, конька. За габаритом разреза выноски рекомендуется располагать у наружного контура разреза, затем наносить размерную линию, а за размерной линией ставить отметки. Полочка отметки должна быть повернута наружу.
Чертеж разреза здания выполняется в определенной последовательности как это показано на рисунке 2.15 (а-з):

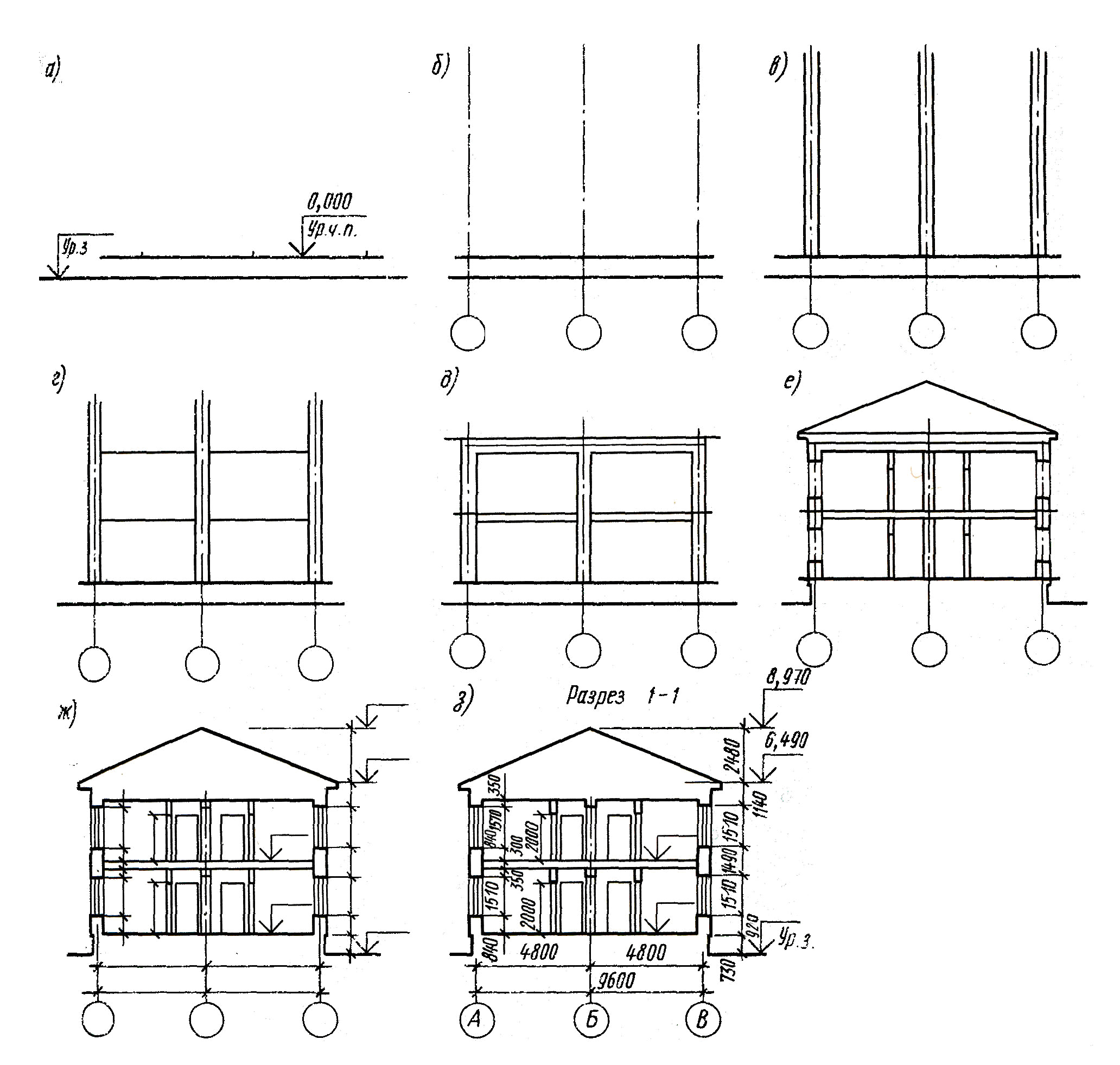

Рисунок 2.15 – Этапы выполнения разреза здания
а) сначала проводят горизонтальную прямую, которую принимают за уровень пола первого этажа (т.е. ее уровень равняется отметке 0,000). Для построения различных элементов разреза используют некоторые размеры, имеющиеся на плане, например расстояние между координационными осями, толщину внутренних и наружных капитальных стен и перегородок, ширину оконных и дверных проемов и т.п.;
б) затем проводят вторую горизонтальную линию, определяющую планировочную поверхность земли;
в) далее за первой горизонтальной прямой, обозначающей линию чистого пола, откладывают расстояние между соответствующими координационными осями. Эти размеры берут с чертежа плана здания. Через эти точки проводят вертикальные прямые (оси стен);
г) по обе стороны от вертикальных прямых на расстоянии, определяющем толщину наружных, внутренних стен и перегородок, попавших в разрез, проводят их контуры тонкими линиями. Далее проводят горизонтальные линии контура пола, потолка, перекрытий и т.п.;
д) проводят контуры перекрытий;
е) изображают другие элементы здания, расположенные за секущей плоскостью (крышу, перегородки), намечают контуры проемов;
ж) проводят выносные и размерные линии, вычерчивают знаки высотных отметок;
з) обводят контуры разреза линиями соответствующей толщины, наносят необходимые размеры, отметки, марки осей. Делают необходимые надписи и удаляют ненужные линии построения.
3. МЕТОДИКА ПОСТРОЕНИЯ ГЕНЕРАЛЬНОГО ПЛАНА И ПЕРСПЕКТИВЫ ЖИЛОГО ЗДАНИЯ
По вариантам заданий приведенных в таблице 1 и на рис. 1-45 требуется: 1) Построить перспективу жилого дома; 2) Составить генеральный план жилого дома в масштабе 1:500.
