2.2 Построение чертежа плана здания

Используя эти данные, требуется на листе в масштабе 1:100 выполнить планы 1-го и 2-го этажей, главный и торцовый фасады, расположить в проекционной связи. На том же листе в масштабе 1:50 начертить заданный разрез.

Определив габариты здания (с учетом заданной высоты этажа) необходимо разметить лист, предусмотрев при этом поля нанесения размеров, отметок, надписей.

Выполнение задания рекомендуется начинать с планов этажей. На рис. 1-45 заданы расстояния между разбивочными осями, а в таблице 2.2.1 толщина наружных стен.

Толщину внутренних стен в кирпичных зданиях следует принять равной 1 ½ кирпича (380 мм), а в зданиях из легкобетонных блоков 300 мм.

Толщину перегородок принять 120мм в кирпичных зданиях, и 100 мм в зданиях из легкобетонных блоков. Расположение перегородок, если оно не указано в задании, принимают самостоятельно, чтобы ширина коридоров и проходов была не менее 1100 мм.

План рекомендуется выполнять в такой последовательности:

1 этап: Наносят сначала продольные, а потом поперечные координационные оси (рис. 2.1).

Эти оси являются условными геометрическими линия­ми. Они служат для привязки зда­ния к строительной координатной сет­ке и реперам генерального плана, а также для определения положе­ния несущих конструкций, так как эти оси проводят только по капиталь­ным стенам.

Координационные оси зданий и сооружений наносят штрихпунктирными линиями с длинными штриха­ми толщиной 0,25 -0,3 мм. Допускает­ся, после обводки чертежа, оси остав­лять только в пересечениях стен. На планах разбивочные оси выводят за контур стен и маркируют. Для мар­кировки осей на стороне здания с большим их числом используют арабские цифры 1, 2, 3 и т.д. Чаще всего большее число осей проходит попе­рек здания.

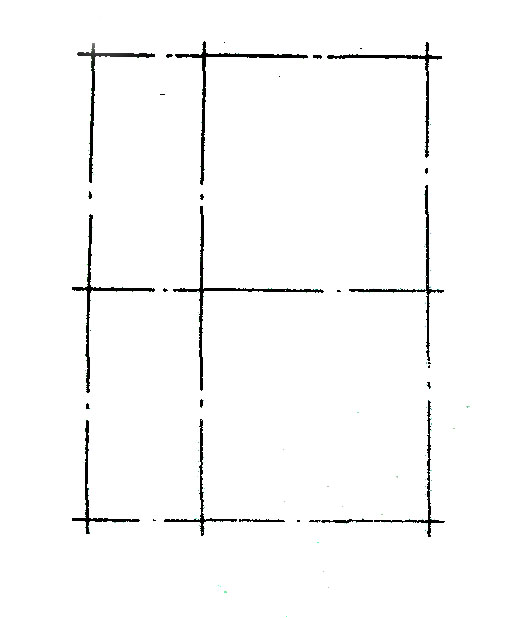

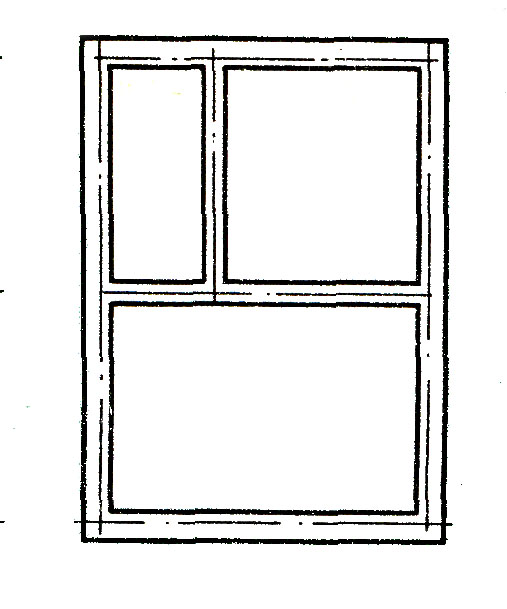

Рисунок 2.1 – Нанесение координационных осей

Для маркировки осей на стороне здания с меньшим их числом поль­зуются буквами русского алфавита А, Б, В и т.д. Буквами маркируют, как правило, оси, идущие вдоль зда­ния. При этом не рекомендуется упот­реблять буквы 3, Й, О, X, Ы, Ъ, Ь. Маркировку начинают слева направо и снизу вверх. Пропуски в порядковой нумерации и алфавите при применении буквенных обозначений не допускаются. Обычно маркировоч­ные кружки (диаметр их 6—12 мм) располагают с левой и нижней сто­роны зданий (рис. 2.2).

2 этап: Прочерчивают тонкими линия­ми (толщиной 0,3-0,4 мм) контуры продольных и поперечных наружных и внутренних капитальных стен и ко­лонн (рис. 2.2.).

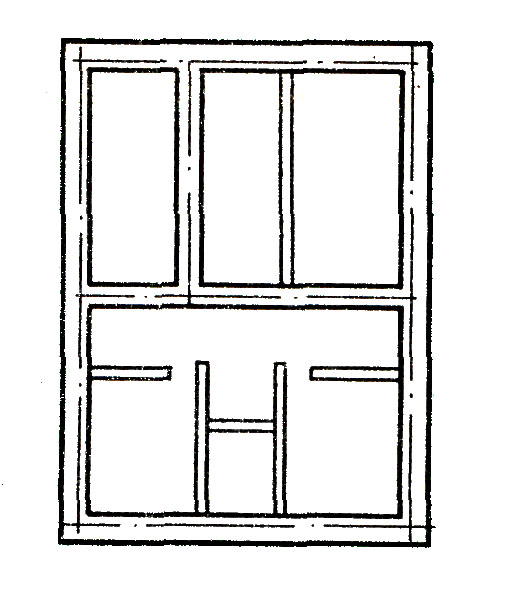

Рисунок 2.2 – Прочерчивание контуров стен

Капитальные наружные и внутрен­ние стены, колонны и другие конс­труктивные элементы привязывают к координационным осям, т.е. опреде­ляют расстояния от внутренней или наружной плоскости стены или гео­метрической оси элемента до коорди­национной оси здания. В зданиях с несущими продоль­ными и поперечными стенами привяз­ку выполняют в соответствии со сле­дующими указаниями. В наружных несущих стенах коор­динационная ось проходит от внут­ренней плоскости стен на расстоянии, равном половине номинальной тол­щины внутренней несущей стены. В кирпич­ных стенах это расстояние чаще всего принимают равным 200 мм.

3 этап. Вычерчивают тонкими линиями контуры перего­родок (рис. 2.3).

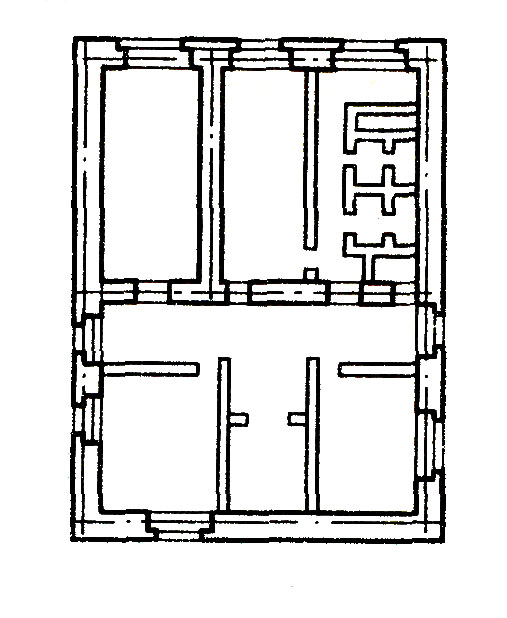

Рисунок 2.3 - Вычерчивание контуров перегородок

Следует обратить внимание на различие в присоединении наружных и внутренних капитальных и капитальных стен и перегородок.

4 этап: Выполняют разбивку оконных и дверных проемов и обводят контуры капитальных стен и перегородок линиями соответствующей толщины (рис. 2.4).

Рисунок 2.4 – Выполнение разбивки оконных и дверных проемов

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.107—78* (рисунок 1.6.). При вычерчивании плана в масштабе 1:50 или 1:100 при наличии в проемах четвертей их ус­ловное изображение дают на чер­теже. Четверть — это выступ в верх­них и боковых частях проемов кир­пичных стен, уменьшающий проду­ваемость и облегчающий крепление коробок.

При выборе толщины линий об­водки следует учесть, что несущие конструкции, в частности контуры пе­регородок, обводят линиями мень­шей толщины, чем несущие, т.е. ка­питальные стены и колонны.

5 этап: Вычерчивают условные обозна­чения лестниц, санитарно-технического и прочего оборудования, а так­же указывают направление открыва­ния дверей (рис. 2.5).

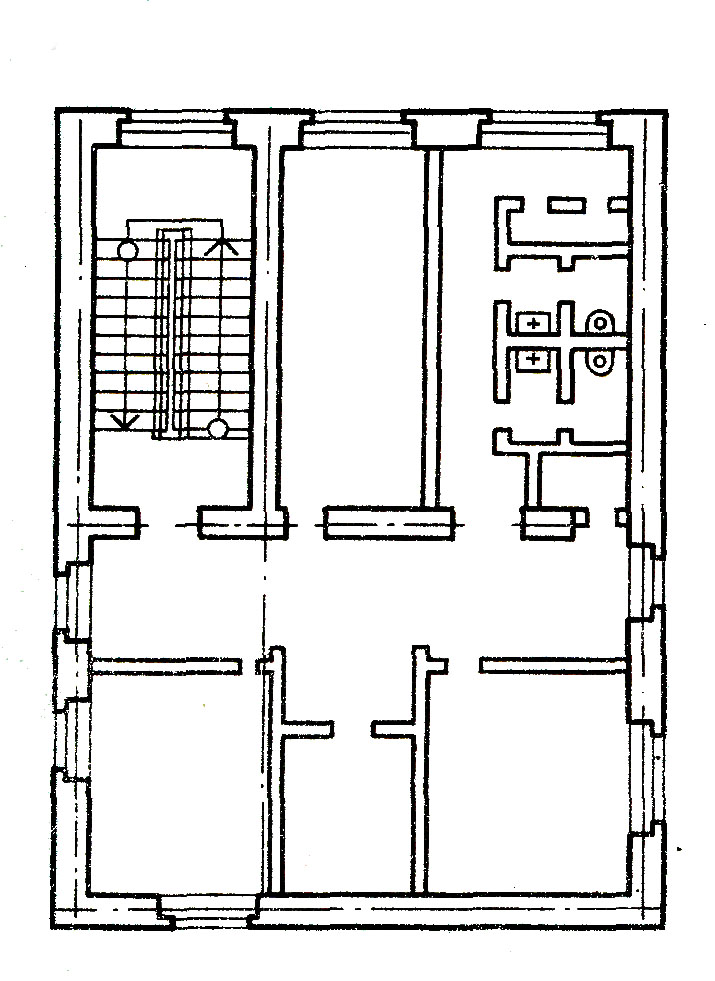

Рисунок 2.5 – Вычерчивание условных обозначений лестниц, санитарно-технического и прочего оборудования

6 Этап: Наносят выносные, размерные линии и маркировочные кружки (рис. 2.6).

Первую размерную линию как внутри габарита плана, так и вне его следует располагать не ближе 10 мм от контура чертежа. Однако в связи с тем, что перед первой размерной линией за габаритом плана часто раз­мещают марки различных элементов здания, это расстояние увеличивают до 14—21 мм и более. Последую­щие размерные линии располагают на расстоянии минимум 7 мм друг от друга. Размеры, выходящие за габа­рит плана, чаще всего наносят в виде трех или более размерных «цепочек» (см. рис. 1.3).

В пер­вой цепочке, считая от контура плана, располагают размеры, указывающие ширину оконных и дверных проемов, простенков и выступающих частей здания с привязкой их к осям.

Вторая цепочка заключает в себе размер между осями капитальных стен и колонн.

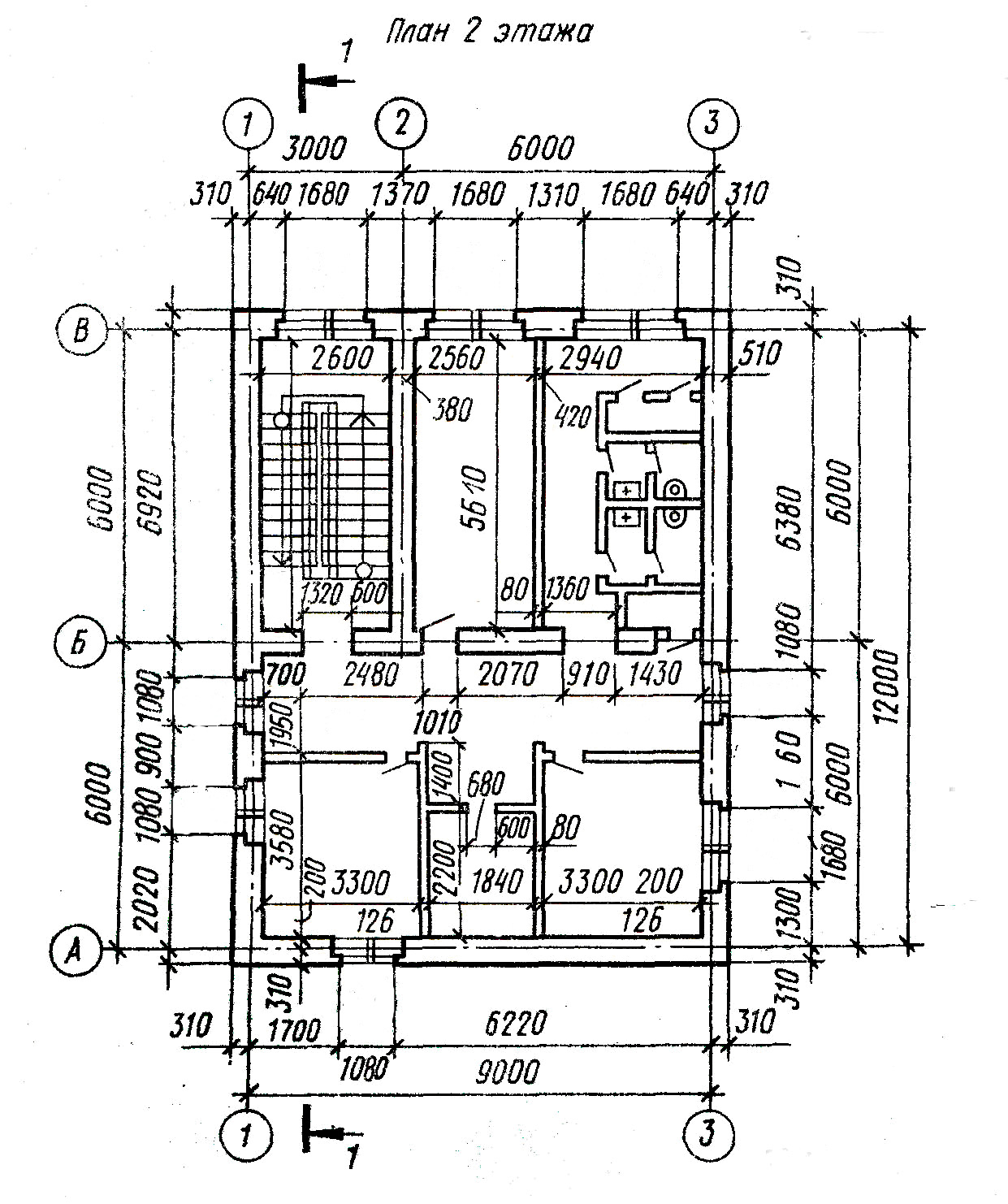

Рисунок 2.6 - Нанесение выносных, размерных линии и маркировочных кружков

В третьей цепочке проставляют размер между координационными осями крайних наружных стен. При одинаковом расположении проемов на двух противоположных фасадах здания допускается наносить размеры только на левой и нижней сторонах плана. Во всех других слу­чаях размеры ставят со всех сторон плана. Наносят маркировочные круж­ки разбивочных осей. Их располагают на расстоянии 4 мм от последней размерной линии.

7 этап. Выполняют необходимые надпи­си (рис. 2.7). Указывают марки осей. В габаритах пла­на указывают размеры помещений, толщину стен, перегородок, привязку внутренних стен к разбивочным осям, перегородок к внутренним и наруж­ным стенам или к разбивочным осям.

Наносят размеры проемов во внутренних стенах, в кирпичных пере­городках, а также их привязку к кон­туру стен, к разбивочным осям. При оформлении чертежа плана следует писать цифры и буквы марок осей и цифры, обозначающие площадь помещений, их маркировку более крупным шрифтом по сравнению с раз­мерными цифрами.

.

Рисунок 2.7 - Выполнение необходимых надпи­сей

Наименование по­мещений и категорий производств по­мещают в экспликации с нумерацией помещений на плане в кружках диа­метром 6—8 мм. Наименование по­мещений может быть указано и на чертежах планов гражданских зданий.

Над чертежом плана делают надпись по типу «План 1 – го этаже». Для многоэтажных зданий чертежи планов составляют отдельно для каждого этажа. Но если этажи имеют одинаковую планировку, то вычерчивают план одного из них, а в надписи указывают «План 2-го и 3-го этажей». Если здание одноэтажное номер этажа не указывают, надпись не подчеркивают

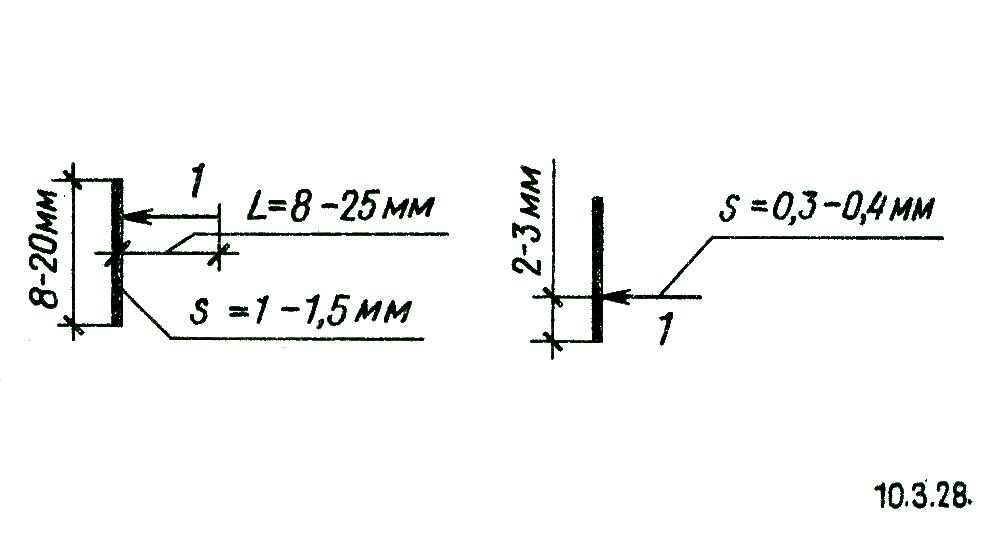

Обозначают секущие плоскости разрезов. Они пред­ставляют собой толстые разомкнутые штрихи (толщиной от 1 до 1,5 мм) со стрел­ками (рис. 2.8).

Рисунок 2.8 – Обозначение секущих плоскостей разреза

Направление стрелок, то есть направление взгляда, рекомендуется прини­мать снизу вверх или справа налево. Тол­стые штрихи со стрелками не должны проходить через контур плана или подходить к нему вплотную. Секущие плос­кости разрезов обозначают буквами русского алфавита или цифрами.

Чертежи планов этажей сопровож­дают таблицей экспликацией по­мещений (рис. 2.9).

Рисунок 2.9 – Пример экспликации помещений

Отметки пола, при расположении полов на одном уровне не проставляют. На планах надо начертить лестничные марши и площадки для чего предварительно выполняют расчет, а затем графическое построение.

Предположим, что высота этажа Н=3000 мм, ширина марша l=1050 мм. Ширину маршей обычно берут в пре­делах 900—2400 мм, для вспомогатель­ных лестниц — не менее 900 мм, Для основных — не менее 1050 мм.

Лест­ничные марши (рис. 2.10) устанавливают с укло­нами: 1:2, 1:1,75; 1:1,5 и т.д.

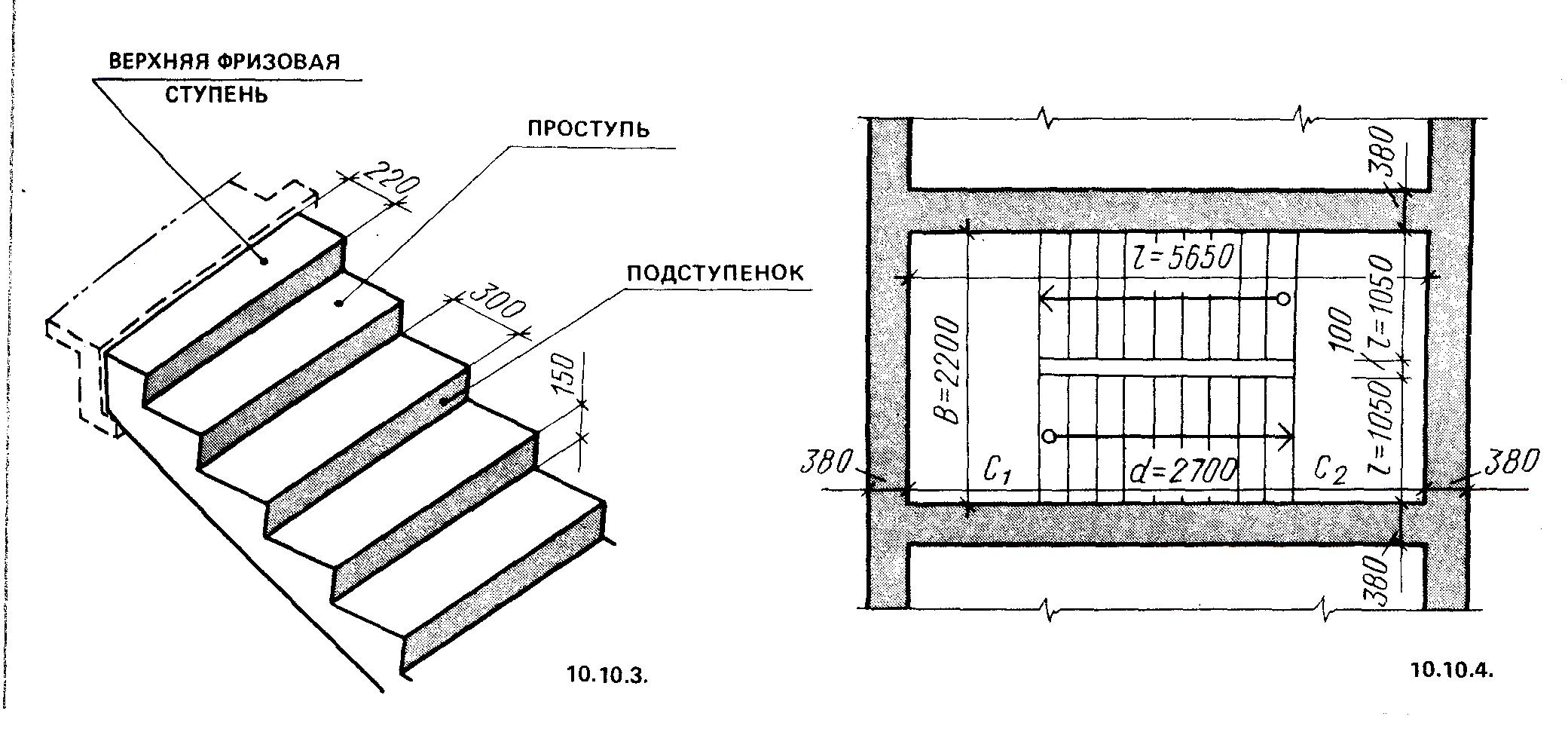

Рисунок 2.10 – Размеры элементов лестничного марша

В мар­ше допускается не менее 3 и не более 18 ступеней. Сту­пени лестниц характеризуются высо­той подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм. Таким образом, b+2h=600.

Высота подступенка находится в пределах 135—180 мм (чаще всего 150 мм). Ширина проступи 250— 300 мм. Для основной лестницы ширину проступи принимают 300 мм, тогда 300+2x150=600.

На рисунке 2.11 установлен уклон лестницы 1:2. Для этого уклона выбирается ступень 150х300 мм. Ширина лестничной клетки (В) будет равна суммарной ширине двух маршей (2l) плюс промежуток между ними. Промежуток, который необходим для пропуска пожарного шланга, должен быть не менее 100 мм. Для данного расчета при­нимаем промежуток 100 мм.

В=2l+100=2x1050+100=2200 мм.

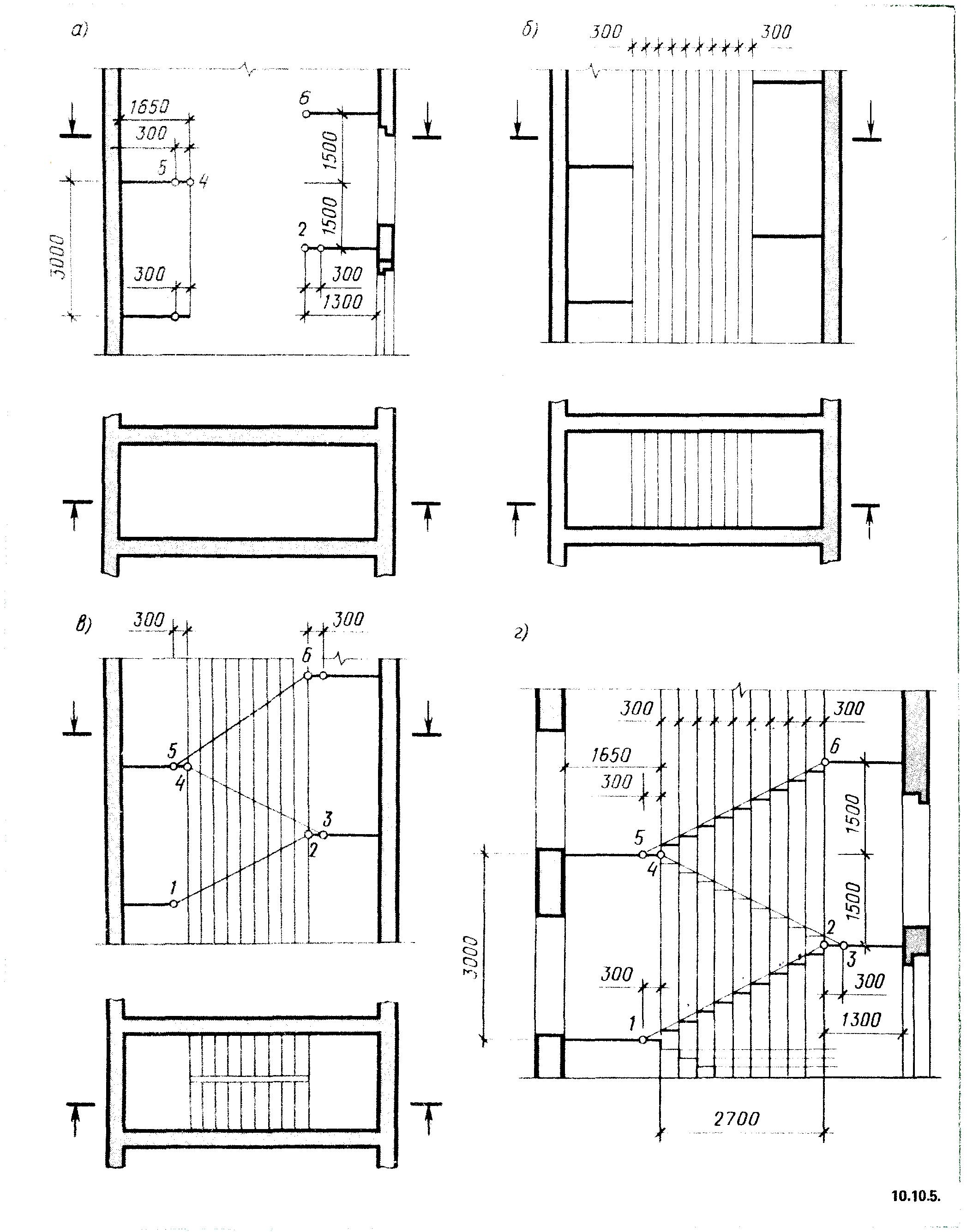

Рисунок 2.11 - Пример разбивки лестничного марша
