1.5 Основная надпись

На строительных чертежах данные, как о проектируемом объекте, так и о проектной организации, исполнителях и другие сведения приводят в основной надписи (рис. 1.12).

Рисунок 1.12 – Основная надпись

Основную надпись размещают в правом нижнем углу. Контуры основных надписей обводят сплошными толстыми основными линиями и сплошными тонкими линиями.

В рисунках 1.13, 1.14 приведены стандарты условных изображений оконных и дверных проемов и открывания дверей на плане.

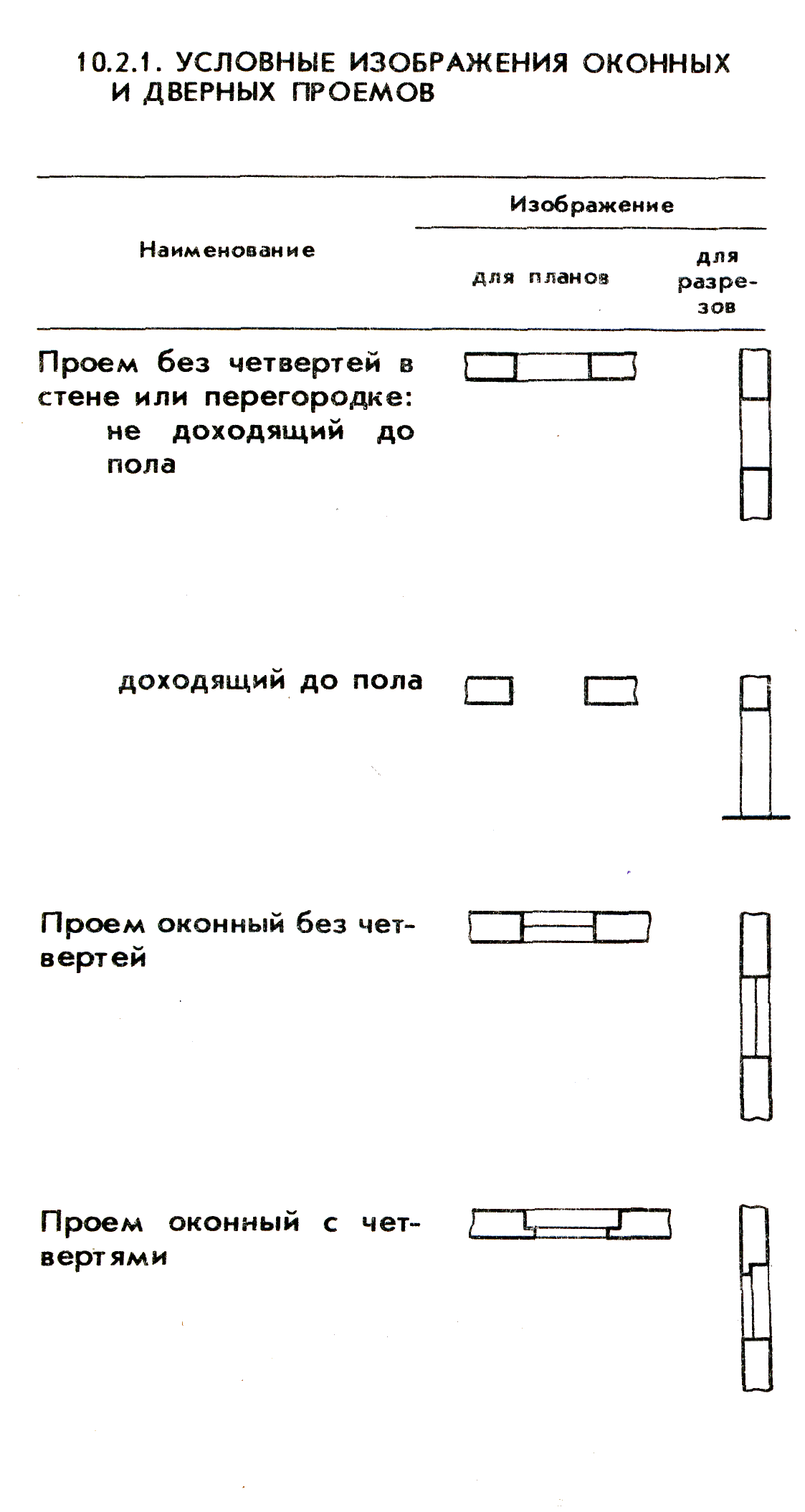

Рисунок 1.13 – Условные изображения оконных и дверных проемов

Рисунок 1.14 –Условные изображения открывания дверей на плане

Рисунок 1.15 - Условные изображения открывания дверей на плане

1.7 Столярные изделия

Столярные изделия – это окна, двери (оконные и двер­ные блоки), наличники, плинтусы, пе­регородки, поручни для ограждения лестниц и т.п. В настоящее время столярные изделия изготавливают на деревообрабатывающих заводах.

Типы и размеры окон и дверей для промышленных, гражданских и жилых зданий регламентированы в государственных стандартах. Так, де­ревянные окна и балконные двери, предназначенные для жилых и граж­данских зданий выполняют по ГОСТ 11214-86. Они подраз­деляются на две серии:

серия С – со спаренными пере­плетами и дверными полотнами;

серия Р – с двойными раз­дельными переплетами и дверными полотнами.

Каждый блок обозначают маркой. Марка состоит из буквенного индек­са и двух двузначных чисел, разделенных точкой. Буквенные индексы обозначают:

оконный блок с переплетами:

спаренными - ОС

раздельными - ОР

балконный дверной блок с полот­нами:

спаренными - БС

раздельными - БР

Числа указывают размер проема по высоте и ширине в дециметрах. Таким образом, марка ОС 15.9 обозначает оконный блок со спарен­ными переплетами для проема с вы­сотой 15 и шириной 9 дм.

Марка ОР 18-15 обозначает, что переплеты раздельные.

Типы и габариты оконных и двер­ных балконных блоков для жилых зда­ний приведены на рис. 1.16.

Деревянные наружные двери для жилых, общественных зданий и вспомогательных предприя­тий выполняют по ГОСТ 24698-81. По назначению их подразделяют на входные и тамбурные – Н, слу­жебные – С, люки и лазы – Л.

Для обозначения вида и конструк­ции двери применяют следующие буквы, входящие в марки дверей: А, Б, В - варианты рисунка одно­го размера; Г - дверь глухая; К - с качающимися полотнами; Л - левая; П - дверь с порогом; Т - трудносгораемая; У - утепленная; Щ - щитовая; Р1, Р2 - обшивка и ее типы.

Условное обозначение двери ДН 21-9ПЩР означает, что дверь входная, однопольная для проема высотой 21 и шириной 9 дм, справой навеской щитового полотна, с порогом, с обшивкой типа 2. ДН 21-9 ЛП – то же с левой навеской рамочного полотна.

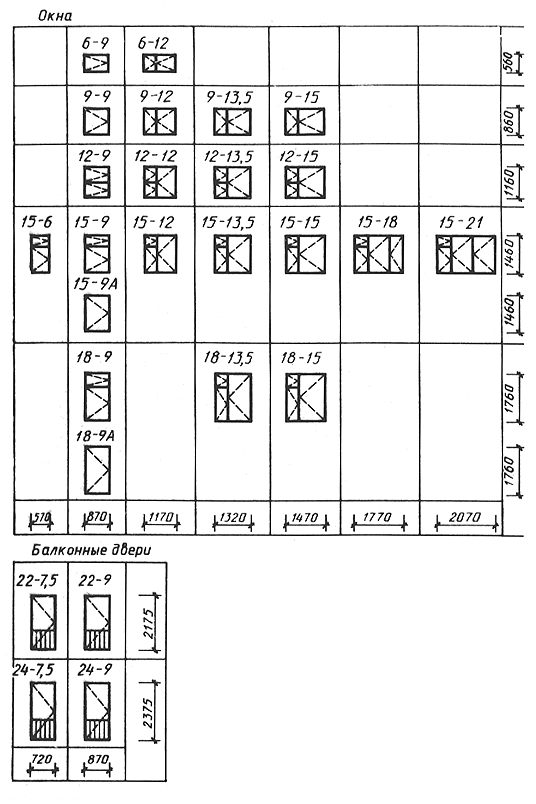

Рисунок 1.16 - Типы и габариты оконных и двер­ных

балконных блоков

На рисунке 1.17 показаны габаритные размеры проемов окон и балконных дверей в наружных стенах жилых зданий.

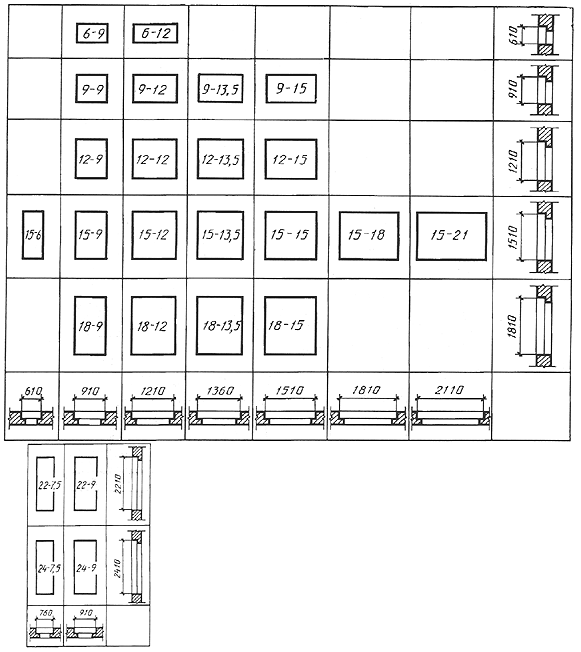

Рисунок 1.17 - Габаритные размеры проемов окон и балконных дверей в наружных стенах жилых зданий

На рисунке 1.18 приведены габаритные размеры дверей. Двери деревянные внутренние для жилых и общественных зданий выполняют по ГОСТ 6629-88.

Рисунок 1.18 - Габаритные размеры дверей

На рисунке 1.19 показаны размеры дверных проемов различных типов.

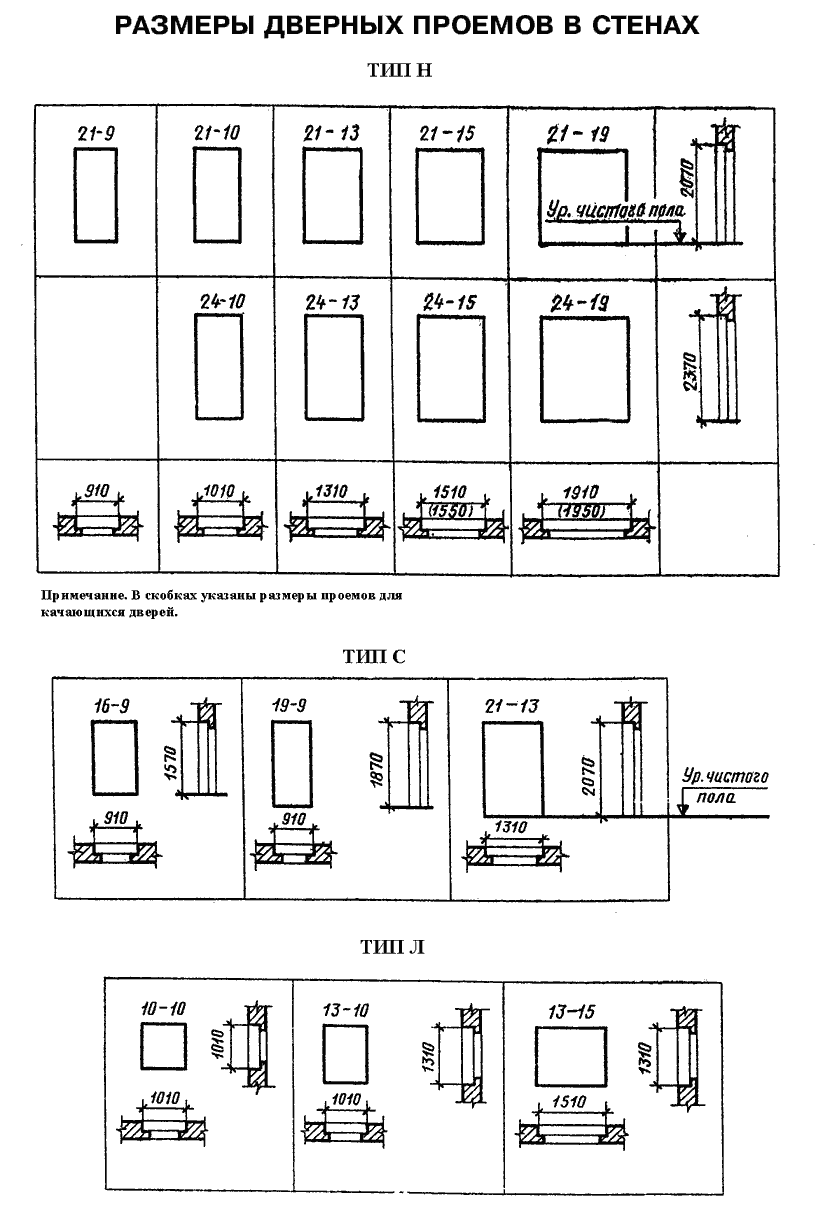

Рисунок 1.19 - Размеры дверных проемов

Дверные блоки в зависимости от конструкции делятся на следующие типы:

Г – с глухими полотнами и при­твором в четверть;

О – с остекленными полотнами и притвором в четверть;

К – с остекленными качающими­ся полотнами.

Пример условного обозначения двери остекленной однопольной для проема высотой 21 и шириной 10 дм, правой, с порогом: ДО 21-10 П.

То же, глухой двупольной для проема высотой 24 дм и шириной 15 дм, левой с порогом: ДГ 24-15 ЛП.

То же с качающимися полотнами для проема высотой 24 и шириной 19 дм: ДК 24-19
