6. Оборудование доильных установок

Оборудование доильных установок группируют в две системы: молочную и вакуумную.

Молочная система включает все элементы от поступления мо­лока из доильных аппаратов до молокоприемного отделения.

Молочная система бывает двух типов: без использования молокопровода и с применением молокопровода. Первый тип предоп­ределяет доение коров в доильные ведра, слив молока во фляги и их транспортировку в молокоприемное отделение. При втором типе доение коров осуществляется в молокопровод и транспорти­ровка его в молокосборник, далее молочным насосом в фильтр, охладитель и молочный резервуар.

По окончании доения удаляют остатки молока из молокопро­вода, промывая его и доильные аппараты по определенной про­грамме.

В доильных установках применяют вакуумные молокопроводы, в которых транспортировка молока осуществляется за счет разре­жения, создаваемого вакуумной системой.

Вакуумная система состоит из вакуумных установок УВУ-60/45, ВВН1-3 или ВВН1-6, вакуумных трубопроводов с кранами для подключения доильных аппаратов, вакуум-баллонов, вакууммет­ров и вакуум-регуляторов.

Вакуумная установка УВУ-60/45 (рис. 11) предназначена для создания вакуума в доильных установках и при необходимости может быть перестроена на один из двух режимов работы с произ­водительностью 60 или 45 м³/ч. УВУ-60/45 включает в себя ваку­умный насос, электродвигатель, приводящий во вращение ротор насоса при помощи клиноременной передачи, предохранитель и раму.

Ротационный вакуумный насос состоит из ребристого корпуса с выпускным окном, крышки с выпускными окнами, ротора с че­тырьмя пазами, в которые вставлены асботекстолитовые пласти­ны, и двух масленок с фильтрами.

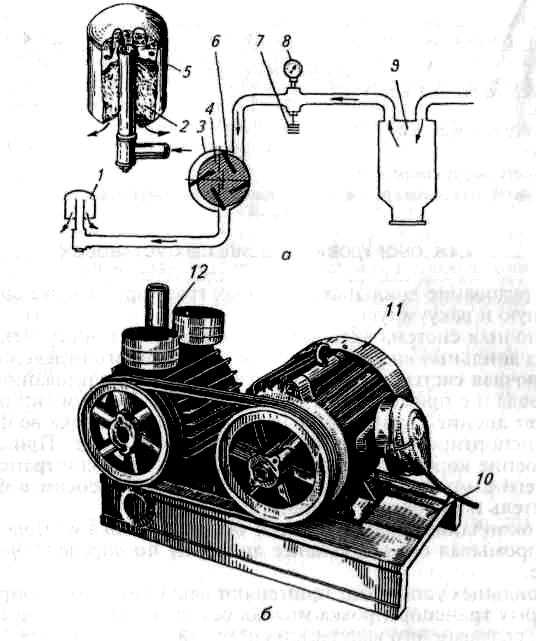

Рис. 11. Унифицированная воздухоотсасывающая (вакуумная) установка

УВУ-60/45:

а —схема; б—общий вил; 1 — глушитель; 2 — стекловата; 3 — статор; 4 — ротор; 5— корпус

глушителя; 6—лопатка; 7—регулятор разрежения в системе; 8— вакуумметр; 9— воздушный

баллон; 10— рама; 11 — электродвигатель; 12— масленка

Насосы с подачей 45 м³/ч предназначены для агрегатов ДАС-2Б и АД-100А, а 60м³/ч —для УДТ-6, АДМ-8 и ДУА-8. Изменяется производительность с заменой шкива. При отсутствии электро­энергии вместо электродвигателей для привода насосов можно ис­пользовать бензиновые двигатели УДС-25С, ЗИД-4,5 или тракто­ры классов 0,9 и 1,4.

Вакуум-баллон предназначен для сглаживания колебаний дав­ления, возникающего при работе вакуум-насоса, для сбора влаги и молока, попавших в вакуумные трубопроводы. Его также можно использовать в качестве сливной емкости при промывке трубо­проводов. Попадание жидкости в насос предотвращается благода­ря перемещению вертикально вниз входных патрубков вакуум-провода и установки шарикового клапана во входной патрубок, соединенный с насосом. Вакуум-баллон монтируют между насо­сом и вакуумным трубопроводом. Объем отечественных вакуум-баллонов 25 дм³, в зарубежных установках для доения 100... 150 ко­ров — 20 дм³. При доении 200...400 коров, когда работают 6...8 на­сосов, кроме вакуум-баллона устанавливают дополнительно реси­вер объемом 200 дм³.

Вакуум-регулятор предназначен для поддержания в вакуумной системе необходимого разрежения. Регуляторы бывают шарико­вые, пружинные, с использование массы дополнительного груза, компенсирующие и др. В современных отечественных доильных установках применяют регуляторы с грузом, представляющим со­бой набор пластин, навешиваемых на шток клапана.

Вакуумметр служит для измерения разрежения в вакуумной си­стеме. На отечественных установках применяют приборы типа ОБВ-1 с пределами измерения 0...1 кг/см². Вакуумметры зарубеж­ного производства градуируют в миллиметрах ртутного столба.

Вакуумный трубопровод предназначен для создания общей ва­куумной сети. Рабочие участки трубопроводов монтируют вдоль стойл над кормушками или по центру между двух рядов на высоте 1,6...1,8м от уровня пола. Внутренний диаметр вакуум-провода при доении коров в стойлах равен 27 мм.
