Погрузка и транспортировка породы.

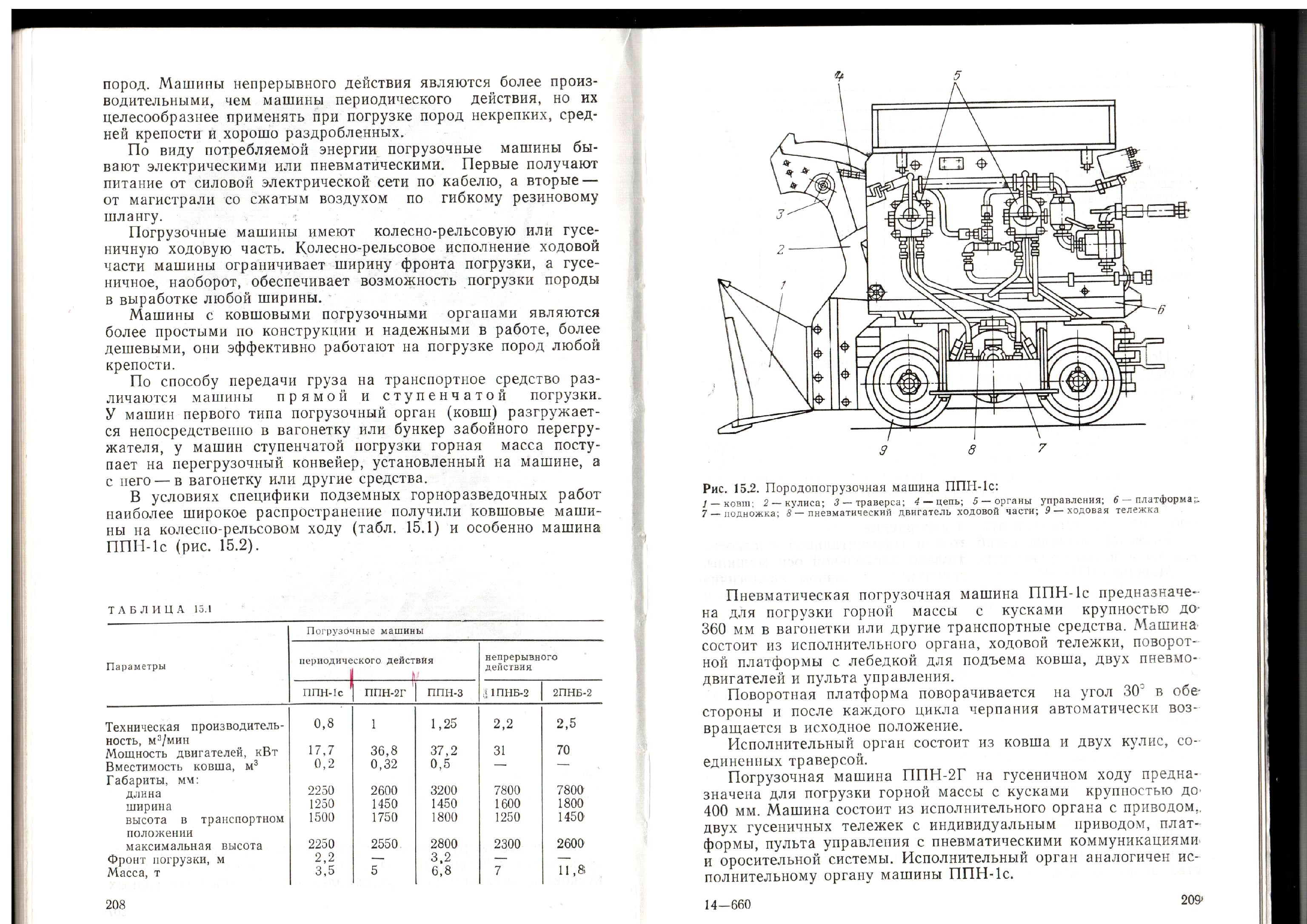

Породопогрузочная машина ППН-1С

1-ковш; 2-кулиса; 3-траверса; 4-цепь; 5-органы управления; 6-платформа; 7-подножка; 8-пневматический двигатель ходовой части; 9-ходовая тележка.

Техническая характеристика породопогрузочной машины ППН-1С

Рабочий орган…………………………………………………ковш ёмкостью 0,2м³

Производительность, м³/мин………………………………………………0,8

Габариты, мм:

Длинна……………………………………………………………………2250

Ширина…………………………………………………………………...1250

Высота:

Максимальная…………………………………………………………2250

Транспортная………………………………………………………….150

Фронт погрузки, м…………………………………………………………..2,2

Вид энергии…………………………………… электрическая или пневматическая

Вес машины, т………………………………………………………………3,5

Расчет уборки и погрузки породы

1. Объем породы под погрузку

-коэффициент использования шпура

Кр=0,16*

-площадь поперечного сечения вчерне

2. Эксплуатационная производительность породопогрузочных машин

м³/час.

- коэффициент крупности кусков породы

-техническая производительность породопогрузочной машины /мин

-удельные затраты времени на вспомогательные операции 1,5мин/

-среднее расстояние от забоя до пункта обмена вагонеток м

-емкость кузова вагонетки

- коэффициент заполнения вагонетки 0,9

-скорость при замене груженой вагонетки на порожнюю

-число вагонеток под погрузку

3. Продолжительность уборки породы в цикле

=0,5ч-затраты времени на выполнение подготовительных работ.

4. Производительность установки

Организация работ и построение циклограммы

1. Объем работ на бурение:

V = N · l , м.

V = 2 · 2,45= 51,45м.

N – количество шпуров

l - длина комплекта шпуров, м.

2. Объем работ на уборку породы:

V = S · l · η · R , м

V =8,4 · 2,45 · 0,87 · 0,5 = 8,95 м

S – площадь выработки вчерне, м

η – К. И. Ш. (0,7-0,9)

R - коэффициент разрыхления пород

3. Объем работ на крепление выработки:

V = ; м³

V = =4,2 м³

N – расстояние между рамами (0,5 м.)

4. Определение количества человека/смен на каждый цикл:

K= , чел/смен

K=

K=

K=

H - норма выработки (ЕНВ стр. 52 табл. 32)

H - норма выработки (ЕНВ стр. 136 табл. 78)

H - норма выработки (ЕНВ стр. 204 табл. 104)

5. Подсчитаем продолжительность проходческого цикла на каждую операцию:

t = , ч.

t = = 2ч.30мин

t = = 1,15мин

t = = 1ч.30мин.

t - бурение

t - уборка

t - крепление

-время на проветривание выработки

-время на документацию и настилку рельсовых путей

Ниже приведена циклограмма работ.

Процесс

часов

Смена

I

II

.

III

Время на бурение

2ч30мин

Время на взрывание и проветрив.

40мин

Время на уборку породы

1ч15мин

Время на крепление выработки

1ч30мин

Время на документацию

5мин
