Проветривание

Проветривание выработки будет проводиться всасывающим способом, так как данный способ наиболее эффективен при длине выработки до 450 метров.

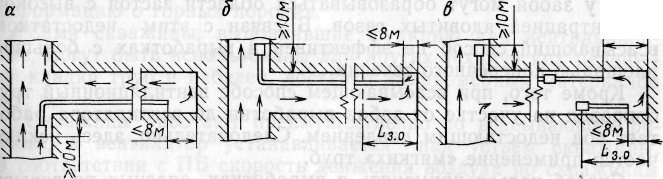

Схема всасывающего способа проветривания.

1.Рассчитываем необходимое количество воздуха для людей:

Q=6 · N_л ; м³/мин.

N_л-количество людей, одновременно работающих в выработке

Q = 6 · 6=36 ; м³/мин.

2.Рассчитываем необходимое количество воздуха по разбавлению продуктов взрыва до безопасной концентрации:

; м³/мин.

t-время проветривания, мин.

V-объём выработки,  м³ 350/S

А- фактический расход ВВ на 1 взрыв.

S- площадь выработки, м²

м³/мин.

3.Проверяем количество воздуха по скорости движения (V=0,15-6 м/с.)

V= ; м/с.

V= м³/мин

4.Рассчитываем производительность вентилятора:

Q_вент=1,35 · Q_заб ; м³/мин.

Q_вент=1,35 · 195,2=263,5 м³/мин.=4,3 м/с

5.Рассчитываем аэродинамическое сопротивление туб:

; кгс/м²

α_т-коэффициент , учитывающий сопротивление труб.(0,0016)

L-длинна трубопровода, м.(452)

d-диаметр трубопровода, м.0,5

кгс/м²

6.Рассчитываем депрессию ( потеря напора трубопровода):

h_в=1,2 · h ; кгс/м²

h_в=1,2 · 27,19=32,63 кгс/м²

Выбираем вентилятор ВМ-5М

Техническая характеристика вентилятора.

Вентилятор	Диаметр рабочего колеса, мм	ПОДАЧА, М /МИН		ДАВЛЕНИЕ, Па		электродвигатель, кВт	Масса, кг	Частота вращения	Габариты, мм
		минимальная	максимальная	минимальное	максимальное				длина	ширина	высота
ВМ-5М	500	95	270	600	2120	11	250	2950	940	660	670

Расчет освещения выработки и водоотлив из гв Освещение :

1. Рассчитываем число светильников

; шт.

P-удельная мощность светильников

S-площадь поперечного сечения выработки

l-длина выработки м

-мощность ламп Вт

N_c= ; шт.

2. Рассчитываем расстояние между светильниками м

; м.

L_c= м.

Выбираем светильник типа РН-60

Напряжение, В……………………………………………...127 /220

Мощность, Вт………………………………………………….600

Масса, кг ………………………………………………………1,44

Водоотлив

Так как водоприток незначительный водоотлив из выработки будет осуществляться по канавке самотеком.

1. Рассчитываем площадь поперечного сечения канавки

;м²

Q-приток воды по всей выработки /сек

V-скорость движения воды м/сек

k-коэффициент, учитывающий допустимый уровень воды в канавке (0,75)

S= ;м²

Водоприток незначительный.

1-шпала; 2-балластовый слой; 3-трап; 4-бок выработки.
