Введение

Горнопроходческие работы будут проводиться в породах крепостью 10 по шкале Протодьяконова. Выработка проводится трапециевидной формой сечения с, проходка выработки будет производиться сплошным забоем с применением буровзрывных работ, в качестве ВВ используется аммонит №6ЖВ. При буровзрывных работах предусматривается последовательное соединение электровзрывной сети. Проветривание выработки будет производиться всасывающим способом проветривания, откатка породы будет производиться с помощью электровоза АК2У, при откатке будут использоваться вагонетки типа ВГ-1.Выбор горношахтного оборудования производится исходя из крепости пород, будет использоваться колонковое электросверло - ЭБГП-1 . Для погрузки породы в вагонетку применяется породопогрузочная машина ППН-1С.Для освещения выработки применяются лампы накаливания РН-60. Водоотлив будет осуществляться через канавку самотеком. Проходка выработки будет осуществляться комплексной бригадой состоящей из З-х звеньев, все проходчики по профессиональной подготовке взаимозаменяемы.

Раздел 1.1

Расчет и выбор поперечного сечения выработки

№	Наименование размеров	Буква	Формула
1	Высота транспортного оборудования	H	1210мм
2	Ширина транспортного оборудования	B	900м
3	Высота свободного прохода		не менее 1,8
4	Высота выработки от головки до верхняка		при откатке аккумуляторными электровозами не менее 1,8 м
5	Высота от почвы выработки до головки рельса		320 мм
6	Высота балластного слоя		0,8м
7	Ширина свободного прохода на уровне h подвижного состава	n	не менее 0,7 м
8	Зазор между транспортным оборудованием и стенкой выработки	m	не менее 0,25 м
9	Зазор между подвижными составами	c	не менее 0,2 м
10	Толщина стоек верхняков		0,16 м
11	Толщина затяжек		0,05 м
12	Угол наклона боковой стороны выработки к основанию	α	80°
13	Ширина прохода на уровне транспортного оборудования
14	Высота выработки в свету при наличии рельсового пути
15	Ширина выработки в свету на уровне транспортного оборудования при скреперной уборке, двупутная	в
16	Ширина выработки в свету по верхняку при наличии рельсового пути
17	Ширина нижнего основания в свету при наличии рельсового пути
18	Площадь поперечного сечения в свету	S
19	Ширина верхнего основания выработки вчерне
20	Высота выработки вчерне
21	Ширина нижнего основания выработки
22	Площадь поперечного сечения выработки вчерне

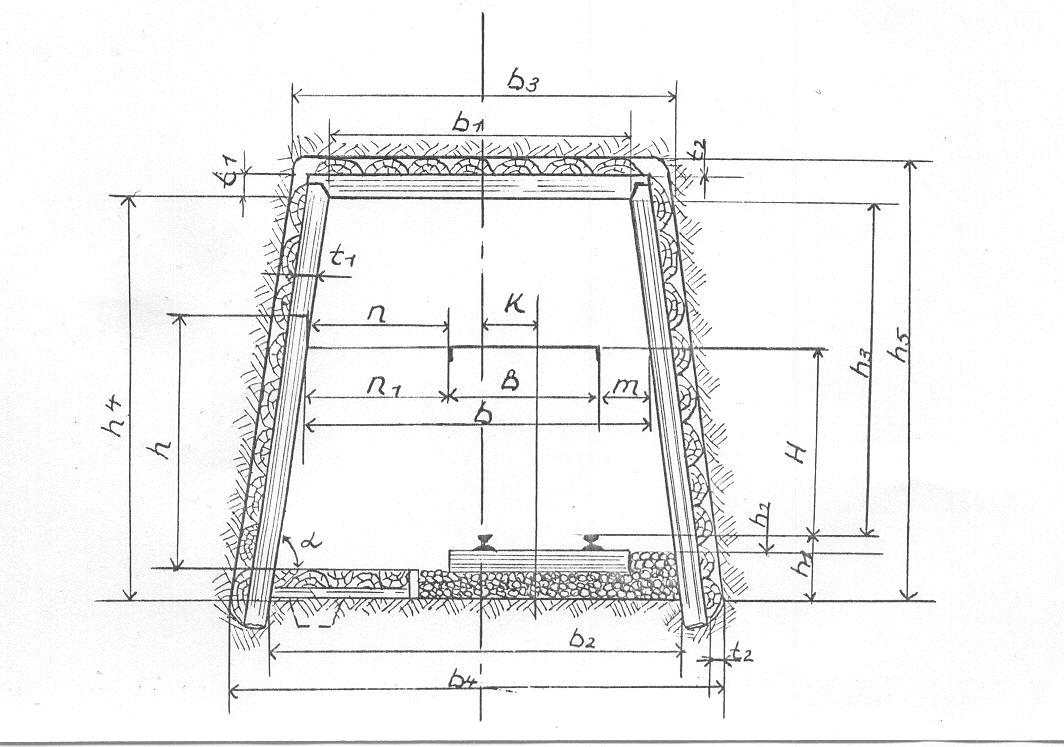

Рис. 4.1 Трапециевидная форма поперечного сечения выработки с деревянной крепью

1) Рассчитываем ширину прохода на уровне транспортного оборудования:

n₁=n + [h- (H + h₁- h₂ )] ctgα, мм, где:

n- ширина свободного прохода на уровне h подвижного состава, мм.

h- высота свободного прохода, мм

H- высота электровоза, мм.

h₁ – высота от почвы выработки до головки рельса, мм.

h₂- высота балластового слоя, мм.

α – угол наклона боковой стороны выработки, °

n₁= 700+ [1800+ (1210+320 -80)] 0,176=761,6мм.

2). Рассчитываем высоту выработки в свету:

h₄=h₁+h₃-h₂ , м. , где:

h₃- высота выработки от головки рельса до верхняка, мм.

h₄=320 +1800-80= 2040мм.

3) Рассчитываем ширину выработки в свету на уровне транспортного оборудования:

b=2·B+С+m+n₁, мм, где:

В- ширина транспортного оборудования, мм.

m- зазор между транспортным оборудованием и стенкой выработки, мм.

b=2·900+200+250+761,6=3012мм.

4) Рассчитываем ширину выработки в свету по верхняку:

b₁=b-2 (h₃-H) ctgα, мм.

b₁= 3012-2(1800-1210) 0,176=2801,4 мм.

5) Рассчитываем ширину нижнего основания выработки в свету:

b₂=b + 2(H+ h₁- h₂) ctgα, мм.

b₂=3012+2(1210+320-80) 0,176=3522, 4мм.

6) Рассчитываем площадь поперечного сечения в свету:

; м².

м².

7) Рассчитываем высоту выработки вчерне:

h₅=h₄+h₂+ t + t₁ ; мм, где

t- толщина стоек (верхняков), мм.

t₁- толщина затяжек, м.

h₅=2040+80+50 +200=2370 мм.

8) Рассчитываем ширину верхнего основания вчерне:

мм.

b₃=2804,3+2(200+50) 0.9848= 3294,3мм.

9) Рассчитываем ширину нижнего основания выработки:

; м.

b₄=3012+2· 2370· 0,176=3846,2 мм.

10) Рассчитываем площадь поперечного сечения вчерне:

; м².

; м².
