Структура комбинированного ленточно-полиэтиленового покрытия весьма усиленного типа

для труб диаметром 57 - 530 мм

3.5.2 Основные показатели свойств комбинированного ленточ­но-полиэтиленового покрытия весьма усиленного типа, приведен­ные в табл. 3.5.2, отвечают требованиям ГОСТ 9.602-89*:

- по показателям адгезии, водостойкости адгезии и стойкости к катодному отслаиванию - требованиям, предъявляемым к покрыти­- ям из полиэтиленовых липких лент;

- по ударной прочности, диэлектрическим характеристикам, толщине - требованиям, предъявляемым к покрытиям из экструди­- рованного полиэтилена.

23

РД 153-39.4-091-01

3 .5.3 Нанесение покрытия осуществляется на механизированной линии с приводными ролико-опорами, оснащенной узлом щеточ­ной или иглофрезерной очистки, модернизированной камерой на­несения и сушки грунтовки, узлом для навивки ленты, снабженным пневмоторможением, экструдером с плоско-щелевой головкой для нанесения защитного слоя из экструдированного полиэтилена и ка­мерой водяного охлаждения сформированного покрытия.

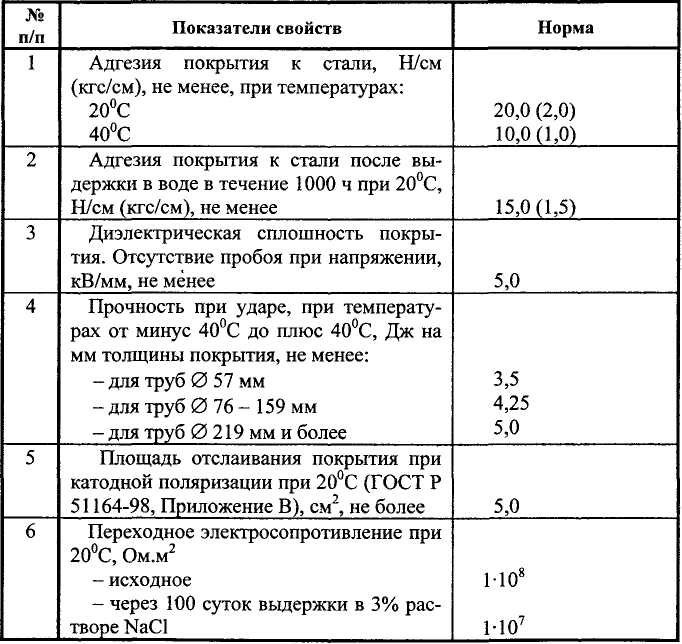

Таблица 3.5.2

Основные требования к комбинированному ленточно-полиэтиленовому покрытию

24

Весьма усиленного типа

РД 153-39.4-091-01

3 .6 Покрытия на основе битумных мастик

3.6.1 Конструкция покрытия на основе битумных мастик должна состоять из нескольких армированных слоев мастики, нанесенной на трубу по битумному праймеру. Структура покрытий весьма уси­ленного типа на основе битумных мастик приведена в табл. 3.6.1.

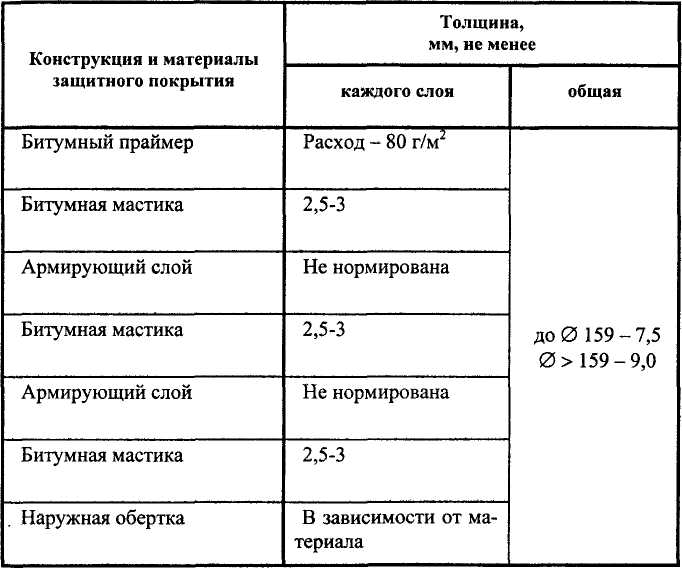

Структура защитных покрытий

весьма усиленного типа на основе битумных мастик

Таблица 3.6.1

3.6.2 Основные требования к покрытиям на основе битумных мастик:

Адгезия покрытия к стали на сдвиг при 20 С, кгс/см², не менее 5,0

25

РД 153-39.4-091-01

Д иэлектрическая сплошность покрытия, кВ, не менее

• для толщины 7,5 мм 30,0

• для толщины 9,0 мм 36,0 Переходное электрическое сопротивление, Ом.м², не менее -исходное 2,0 10⁸

• после 100 суток выдержки в в 3% растворе NaCl 2,0 10⁷ Площадь отслаивания покрытия при катодной поляризации при

20°С, см², не более 5,0

Материалы для мастичных покрытий (грунтовки, мастики, армирующие и оберточные материалы)

3. Для приготовления битумной грунтовки (праймера) прим-е­ няют нетоксичные нефтяные растворители, обеспечивающие бы-­ строе высыхание грунтовки на металлической поверхности до «отлипа» и адгезию мастичного покрытия к металлу.

4. Для приготовления битумного праймера нужное количест­- во соответствующего битума, преимущественно марки БНИ-IV (ГОСТ 9812-74), расплавляют, обезвоживают и охлаждают до тем­- пературы 70 С. Затем в бак наливают необходимое количество рас­ творителя, в который (а не наоборот) при непрерывном перемеши­- вании деревянной лопастью вливают небольшими порциями битум. Соотношение битума и растворителя должно быть 1:3 по объему или 1:2 по массе. Битумный праймер считается готовым, если в нем после смешивания нет комков битума.

5. Приготовленный праймер должен храниться в герметиче­- ски закрытой таре. Перед заливкой праймера в грунтовочное уст­- ройство его обязательно перемешивают деревянной лопастью. Га- рантированный срок хранения - 6 месяцев.
