П риложение и
(Рекомендуемое)
Сводная ведомость
результатов определения коррозионной агрессивности грунтов по отношению к стали
Приложение;
133
План (схема) трубопровода.
Протоколы измерений (Приложения Е, Ж, 3).
РД 153-39.4-091-01
П риложение К
(Рекомендуемое)
Протокол измерений потенциала трубопровода при определении опасности постоянных блуждающих токов
Город
Вид подземного сооружения и пункта измерения
Дата
Время измерения начало , конец
Тип и № прибора
134

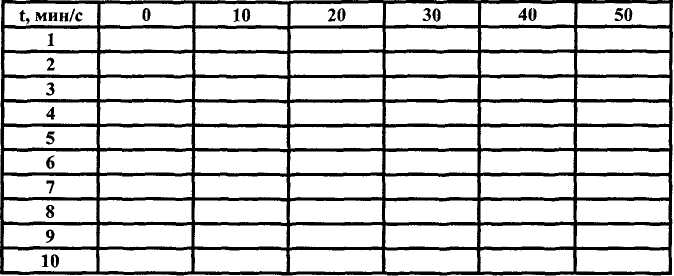

Данные измерений, мВ
РД 153-39.4-091-01
П риложение Л
(Рекомендуемое)
Протокол измерений смещения потенциала трубопровода при определении опасного влияния переменного тока
Город
Вид подземного сооружения и пункта измерения
Дата
Время измерения: начало ___, конец
Тип и номер прибора
Измеренное значение стационарного потенциала вспомогатель- ного электрода (ВЭ) относительно м.с.э.

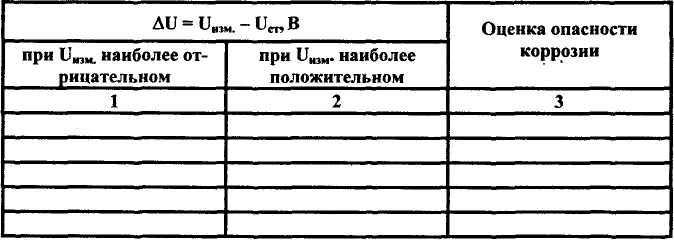

Камеральная обработка измерений

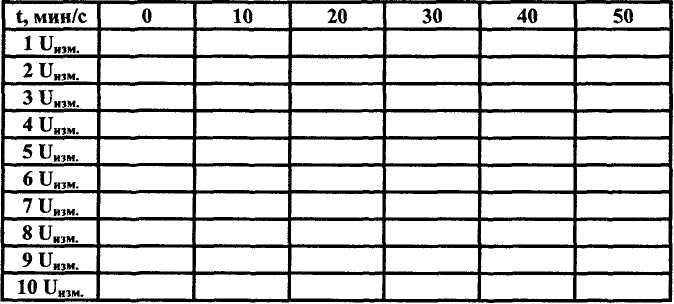

Данные измерений, мВ
Оценка опасности коррозии под действием переменного тока
(опасно, неопасно)
Измерил Проверил
135
Обработал
РД 153-39.4-091-01
П риложение М
(Информационное)
Протокол измерений плотности переменного тока при определении опасного влияния переменного тока
Город
Вид подземного сооружения и пункта измерения
Дата
Время измерения: начало , конец
Тип и номер прибора

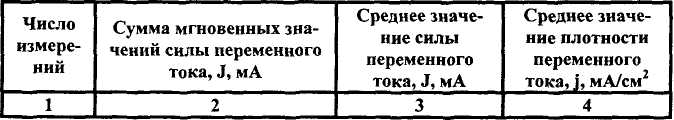

Камеральная обработка измерений

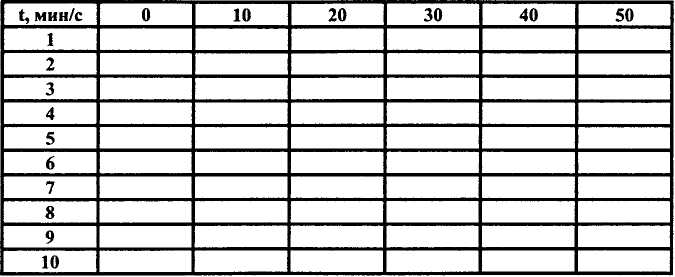

Данные измерений мгновенной силы переменного тока, мА
Оценка опасности коррозии под действием переменного тока
(опасно, неопасно)
Измерил Проверил
Обработал
136
РД 153-39.4-091-01
П риложение н
(Справочное)
Стационарные медносульфатные электроды длительного действия
Н.1 Стационарные медносульфатные электроды длительного действия типа ЭНЕС и ЭСН-МС (рис. HI) состоят из пластмассового корпуса 1, заполненного в заводских условиях электролитом 2, не замерзающим при температуре окружающей среды до минус 40° С, медного стержня 3, ионообменной мембраны 4 (одной или двух) с защитной сеткой 5, предохранительной трубки 6 с проводниками 7 от медного стержня 3 и наконечников 9. Электроды оснащены датчиком потенциала 8, представляющим собой пластину из СтЗ размером 25 х 25 мм, вмонтированную в пластмассовое гнездо, закрепленное на корпусе электрода.
Н.2 Основные параметры и размеры электродов ЭНЕС и ЭСН-МС следующие:
Переходное электрическое сопротивление электрода, кОм, в пределах 0,2 -±-15
Потенциал по отношению к хлоридсеребряному электроду, мВ
120 ±30
Диаметр корпуса внутренний, мм, не более 83
Количество электролита в корпусе, см3 290 ± 300
Длина проводников, мм 2000 -±- 3000
Масса электрода полная, кг, не более 0,65
Н.З Состав незамерзающего электролита для заполнения электродов ЭНЕС и ЭСН-МС.
137 Таблица
РД
153-39.4-091-01

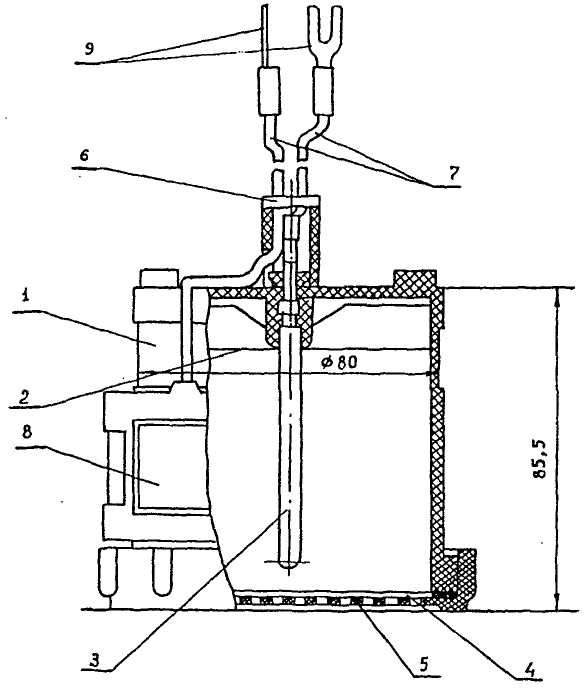

Рис. HI. Стационарный медносульфатный электрод сравнения типа ЭНЕС-1 и ЭСН-МС
/ - корпус; 2 - электролит; 3 - стержень из красной меди;
4 - ионообменная мембрана; 5 - защитная сетка; 6 - предохранительная трубка;
7 - проводники; 8 - датчик потенциала (ВЭ); 9 - наконечник.
138
РД 153-39.4-091-01
П риложение О
(Справочное)
