+-Міністерство освіти і науки України
Національний
університет
Харчових технологій
Кафедра ТМ і ПТ
ПОЯСНЮВАЛЬНА ЗАПИСКА
до курсового проекту

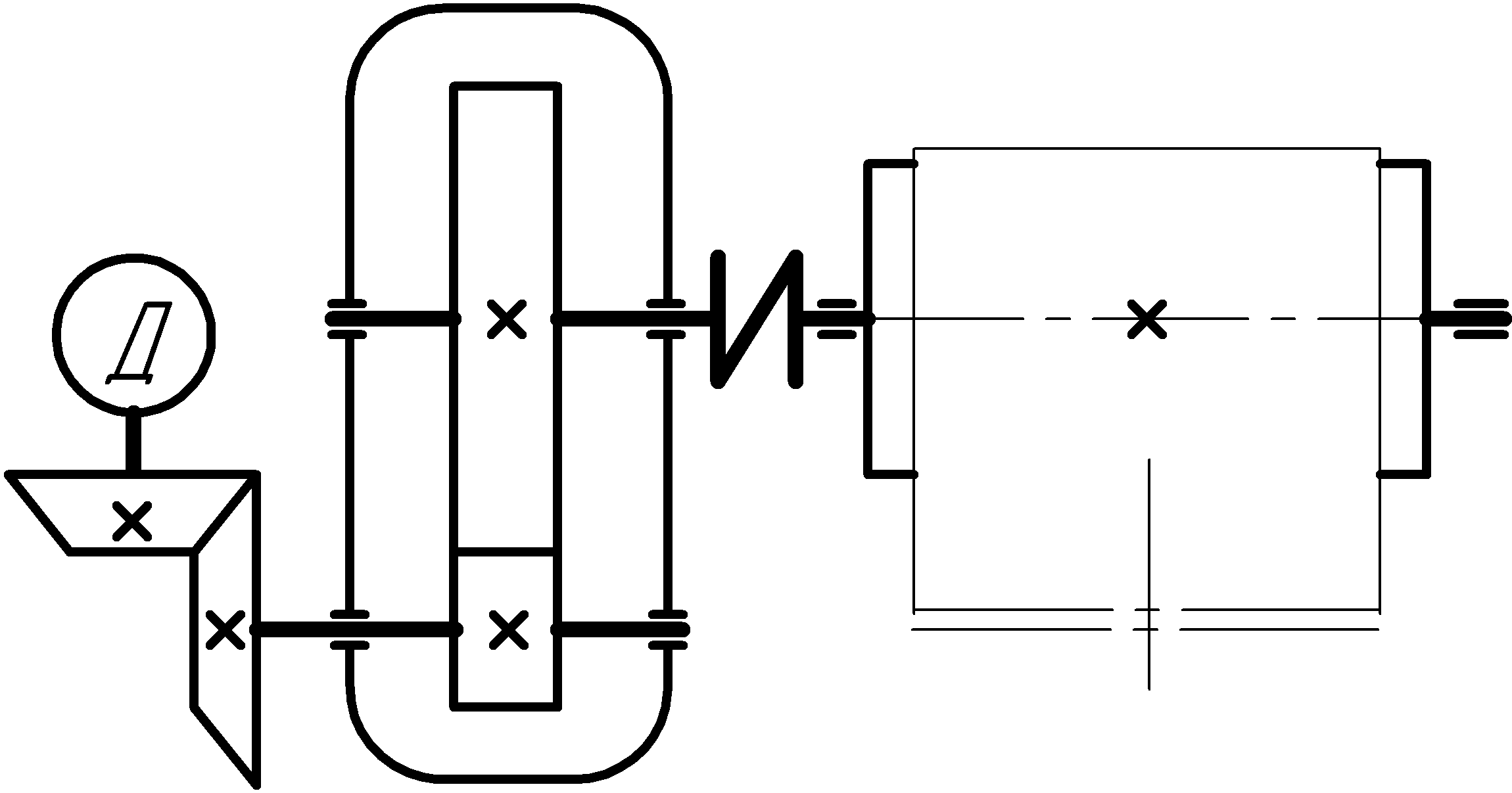

“Проектування привіду до стрічкового конвейєра за схемою та графіком
навантаження”
Розробив студент Гребенюк в.
групи 3М-4-2
Консультант Беспалько А.П.
Київ-2005
ЗМІСТ
1. Розрахунок кінематичних і силових параметрів привода.………………..3
2. Розрахунок циліндричного одноступінчатого
косозубого редуктора…………………………………………………………..6
2.1. Вибір матеріалу і призначення термообробки............................................6
2.2. Визначення допустимих напружень…………………..…...........................7
2.2.1.Допустимі контактні напруження ……………………………………….7
2.2.2.Визначення допустимих напружень згину……………………………….9
2.3.Проектний розрахунок передачі……………………………………………...10
2.4.Перевірочний розрахунок зубців на контактну міцність…………………14
2.5.Перевірочний розрахунок передачі на контактну міцність під дією максимального навантаження……………………………………………………...14
2.6.Перевірочний розрахунок зубців за напруженнями згину……………….14
2.7.Перевірочний розрахунок зубців під дією згину від максимального навантаження………………………………………………………………………….15
4. Розрахунок фрикційної передачі........................................................................16
5. Розрахунок валів редуктора…………………………………………………….20
5.1. Розрахунок валів на кручення……………………………………………….20
5.2. Розрахунок валів на складний опір……………………………………........21
5.3.Перевірочний розрахунок веденого вала редуктора на витривалість..............……………………………........................................................22
6.Розрахунок підшипників......................................................................................25
7.Розрахунок шпонкового з`єднання......................................................................28
8.Вибір мастила...........................................................................................................29
СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ
Розрахунок кінематичних і силових параметрів привода.
1.
Потужність на вихідному валу привода:
,
де
−
крутний момент на вихідному валу;
=0,63 Н∙м ( з технічного завдання)
─
частота
обертів вихідного валу,
=110 об/хв (з технічного завдання)
Тоді
=630▪11.51=7251,3
Вт
2.Розрахункова потужність двигуна
,
де
коефіцієнт
корисної дії привода
де
─
коефіцієнт
корисної дії фрикційної передачі
=0,95
─
коефіцієнт
корисної дії циліндричного редуктора
=0,97
─
коефіцієнт
корисної дії муфти
=0,99
─
коефіцієнт
корисної дії пари підшипників
=0,99
( 2,стор.12,табл.2)
=0,95∙0,97∙0,99∙0,99∙0,99=0,89
Тоді
Вт

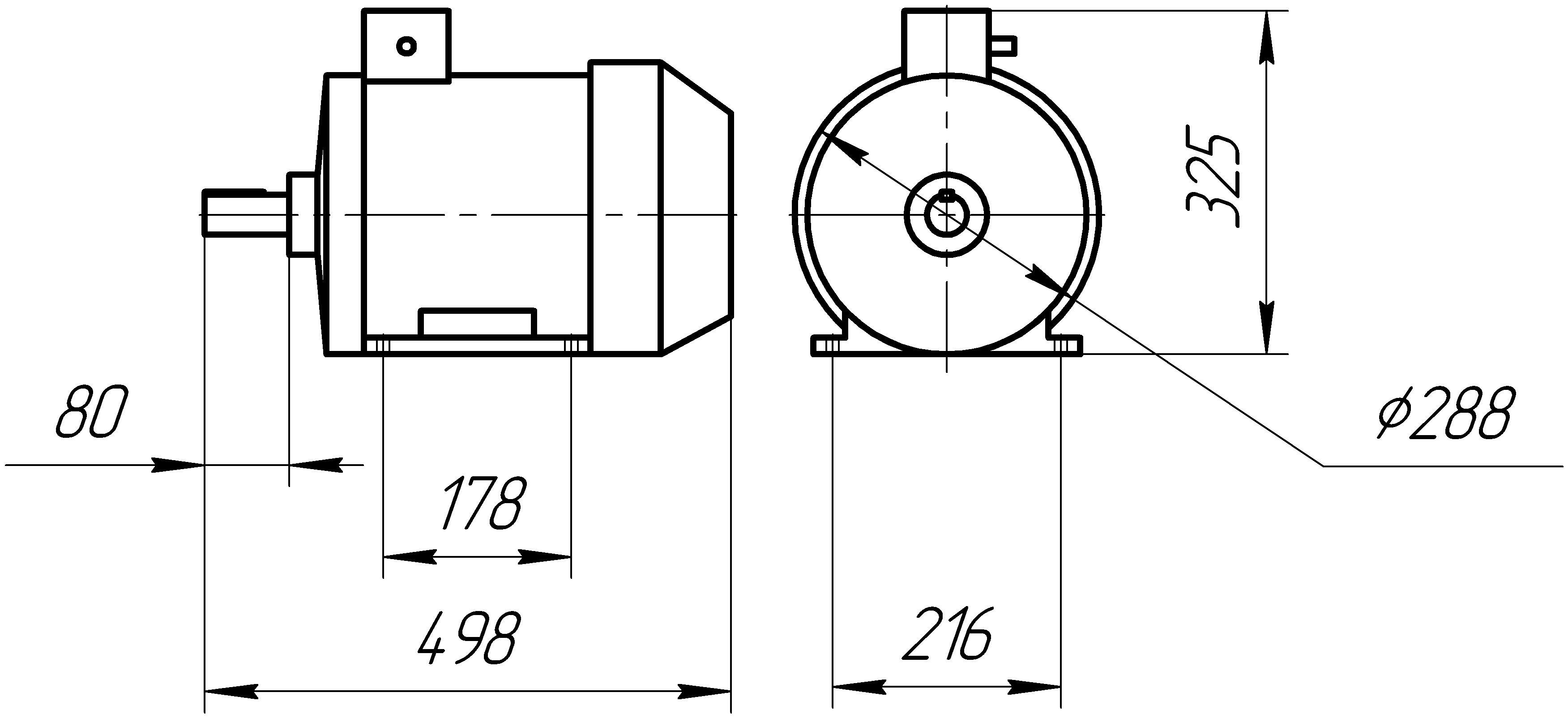

3. З каталогу( 1,стор.534) обираємо двигун трьохфазний асинхронний з коротко замкнутим ротором – 4А132М4УЗ. (N = 11,0 кВт, n = 1460 об/хв)
4.Передаточне
число привода:
Передаточні числа окремих ступенів привода
;
(за
СТ СЭВ
224-75 )
Передаточне число фрикційної передачі:
5.Потужності на окремих валах привода:
Вт
Вт
Вт
Вт
6.Частота обертання валів привода
об/хв
об/хв
об/хв
об/хв
7.Кутові швидкості на окремих валах привода:
рад/с
рад/с
рад/с
рад/с
8.Крутні моменти на валах приводу
Н∙м
Н∙м
Н∙м
Н∙м
9.Таблиця кінематичних і силових параметрів привода
-
Номер валу
N,Вт
n , об/хв
ω , рад/с
T ,Н∙м
Примітка
1
8147,5
1460,0
152,81
53,32
2
7662,7
695,0
72,77
106,37
U=2,1
3
7358,5
110,0
11,51
643,52
U=6,3
4
7251,3
110,0
11,51
630,0
