Обведення літер

При виконанні надписів на архітектурних проектах також необхідно враховувати найбільш раціональну послідовність обведення літер і цифр. На відміну від звичайного письма, в якому найголовнішим є швидкість написання, при виконанні надписів на кресленнях головне – необхідно дотримуватись точності накреслення літер та цифр шрифту.

Літери і цифри не рекомендується обводити одним безперервним рухом руки, як це робиться при звичайному письмі. Тому літери й цифри шрифту повинні обводитися по частинах. Однакові елементи літер та цифр слід обводити одним, добре засвоєним прийомом, що дозволяє значно підвищити однорідність накреслення.

Спочатку всі надписи виконуються тонкими лініями олівцем Т або ТМ, і після ретельної перевірки надпису його можна обводити тушшю. Товщину ліній обведення шрифту слід вибирати однаковою для всього надпису.

Для виконання написів тушшю широко застосовуються спеціально заточені рейсфедери, скляні трубки прямі та із загнутим кінцем, пера-лійки, шрифтові пера з круглими кінчиками "REDIS", звичайні креслярські пера, рапідографи.

Основні типи шрифтів та способи їх побудови

Залежно від способу виконання написів шрифти можна розділити на дві основні групи – шрифти рукописні і шрифти, виконані за допомогою креслярських інструментів.

Для написів на архітектурних кресленнях застосовуються декоративні шрифти, що належать до другої групи. Із декоративних шрифтів широке використання в архітектурних кресленнях мають шрифти зодчого, романський та римський капітул, котрі відносяться до категорії вертикальних. Ці шрифти є найкрасивішими й характеризуються значною простотою накреслення, чіткістю обрисів і легкістю читання. За виконанням вони досить складні та вимагають особливо точного дотримання правил побудови, пропорцій як окремих елементів літер, так і всіх літер.

Шрифт зодчого (Таблиця 1, 2, 3)

Шрифт зодчого складається з великих, малих літер і цифр. Залежно від форми літер цей шрифт має кілька варіантів. У наведеній таблиці виконана побудова прописних та малих літер і цифр найбільш легкого варіанта цього шрифту.

Прописні літери шрифту зодчого будуються в квадраті, сторона якого дорівнює b. Сторона квадрата поділяється на дев'ять частин, 1/9 частину приймають за модуль m, одночасно модуль є і шириною основної стійки.

Ширина тонких елементів прописних літер приймається рівною 1/3 модуля m. Півкола літер у місцях з'єднання зі стійкою мають ширину 1/3m, а в широкій своїй частині вони повинні дорівнювати модулю. Центри дуг можна легко знайти за допомогою додатково нанесених горизонтальних і вертикальних ліній.

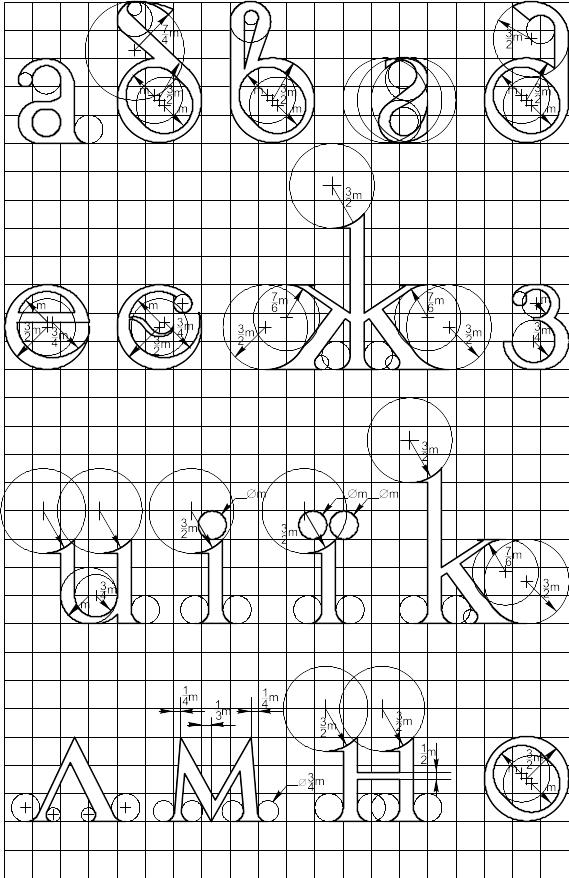

Із побудови малих літер шрифту зодчого видно, що вся висота літери з виступом поділяється на п'ять частин, причому висота основної частини літери приймається рівною трьом частинам. Половина одного ділення приймається за ширину основної стійки. Ширина тонкого елемента приймається рівною 1/2 ширини основної стійки.

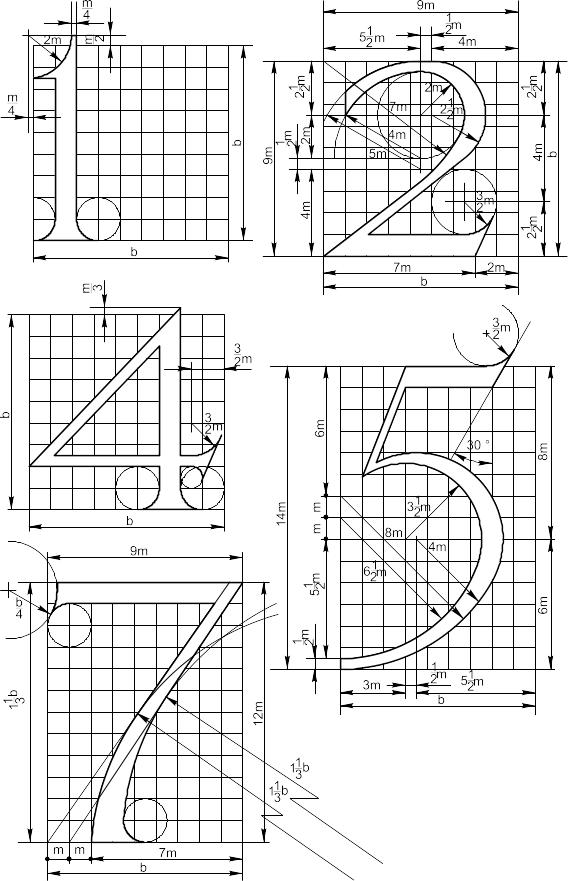

Для зручності побудови цифр шрифту зодчого квадрат розділений сіткою. Усі побудови малих літер і цифр мають такі ж самі закономірності у конструкції, що і великі літери.

При побудові шрифту зодчого необхідно стежити за чергуванням широких і вузьких елементів, тому що відхилення від закономірності відразу ж викличе порушення стилю шрифту.

При виконанні написів на архітектурних кресленнях та проектах висота прописних літер шрифту зодчого приймається рівною 1/20 – 1/30 висоти всього зображення.

Таблиця 1 (початок)
