Методичні вказівки до виконання курсового проекту

з курсу «Організація та економіка будівництва»

для спеціальностей 7(8).06010101

«Промислове і цивільне будівництво»

на тему: Будівництво багатоповерхової житлової будівлі.

Склали:

проф., д.т.н. Радкевич А.В.

ас. Орловська К.Ю.

Дніпропетровськ

2013

Зміст.

1. Пояснювальна записка.

1. Завдання на проектування.

2. Відомість підрахунку об’ємів робіт.

3. Карточка – визначник робіт.

4. Вибір основних машин та механізмів.

5. Проектування тимчасових доріг.

6. Розрахунок складських приміщень.

7. Розрахунок адміністративно - побутових приміщень.

8. Розрахунок тимчасових мереж водо - та електропостачання.

9. Організація будівельного виробництва.

10. Технологія виконання робіт.

11. Охорона праці.

2. Кошторисна документація.

1. Кошторис.

2. Договірна ціна.

3. Техніко-економічні показники будівництва.

3. Креслення.

1. Будівельний генеральний план .

2. Календарний графік виконання робіт.

3. Сітьовий графік.

4. Перелік використаної літератури.

1. Завдання на проектування.

Варіанти завдань до курсового проекту.

Таблиця 1.

№ букви прізвища та імені	Найменування параметрів	А Б В Г Д	Е Є Ж З І,Ї	Й Й К Л М	Н О П Р С	Т У Ф Х Ц	Ч Ш Щ Ю, Ь Я
1	Геометричні розміри будівлі по довжині	6м х 8	5,4м х 10	4,8м х 8	4,8м х 10	5,4м х 8	6м х 10
2	Геометричні розміри будівлі по широті: Зовнішні стіни Перегородки	6м х 3 варіант №1 варіант №1-50% №2-50%	6м х 2 варіант №2 варіант №2-60% №3-40%	5.4м х 3 варіант №1 варіант №2 -60% №1-40%	6м х 3 варіант №2 варіант №3-30% №1-70%	4,8м х 3 варіант №1 варіант №2-50% №3-50%	5,4м х 3 варіант №2 варіант №1- 60% №3-40%
3	Відмітка землі	-0,8м	-1,3м	-1,5м	-1,7 м	-1,4 м	-0,9 м
4	Основа і фундаменти	зал.бет. палі, 400х400 мм, L=8 м	зал.бет. палі, 300х300 мм, L=6 м	Зал. бет. плита, товщи- ною. 0,5 м	зал.бет. палі, 400х400 мм, L=12 м	Зал. бет. плита, товщи- ною. 0,6 м	Зал. бет. плита, товщи- ною. 0,7м
5	Кількість поверхів	6	7	8	9	10	5
6	Підлоги (варіанти) Покрівля (варіанти)	№1- 30% №2 – 20% №3 - 50 №1	№1- 40% №2 – 20% №4 - 40 №2	№4- 40% №2 – 40% №3 - 20 №3	№1- 10% №2 – 20% №4 – 70 №4	№1- 30% №4 – 50% №3 – 20 №1	№1- 30% №4 – 20% №3 – 50 №4

1 . Тип ґрунту – суглинок, група ґрунтів II. Відношення висоти ухилу котловану до його закладення див. табл.2.

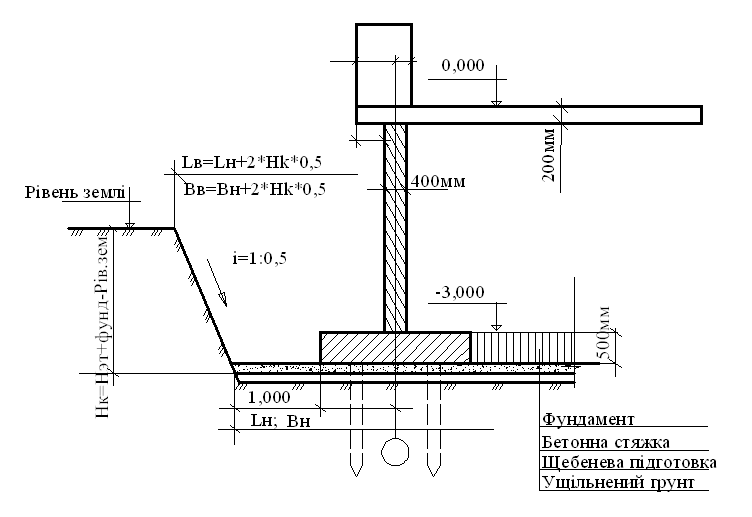

Рис.1. Вузол каркасу будівлі.

Коефіцієнти ухилу - m

Таблиця 2.

№	Грунти	Коефіцієнт ухилу при глибині котловану, до
		1,5 м	3,0 м	5,0 м
I	Пісчані та гравійні вологі	0,5	1	1
II	Глиняні: - супісь - суглинок - глина	0,25 0 0	0,67 0,5 0,25	0,85 0,75 0,5
III	Леси і лесовидні сухі	0	0,5	0,5

2. Фундаменти.

Ростверки залізобетонні під колони – площа підошви під колону 1,8х1,8 м, об’ємом 1,6м3. Стрічковій фундамент під стіни підвалу та зовнішні стіни будівлі розміром 1,2х0,5 м. Кількість паль під ростверк 4шт, під стрічковий фундамент – 1шт. через кожні 1,5 м довжини фундаменту.

Монолітна залізобетонна фундаментна плита виступає від осей на 1,0 м та має висоту 0,5м.

Основу під фундамент дивись розділ 7 (підлога).

3. Стіни. Висота поверху 3,0 м.

Тип зовнішніх стін приймається по даним таблиці 2.

Таблиця 3.

№ вар.	Тип зовнішніх стін
№1	Стіни із вапняку, утеплені мінераловатними плитами(100мм) та облицюванні цеглою (t= 565 мм)
№2	Стіни з легко бетонних каменів утеплені пінополістерольними плитами (100мм) (t= 510 мм)

4. Сходові клітини та ліфтові шахти розташовуються в крайніх секціях будівлі. Величина становить 3х6 м, матеріал – збірний залізобетон. Внутрішні стіни – цегляні 380мм.

Кількість сходових маршів та площадок на один поверх однієї сходової клітини приймається при висоті поверху 3,0м площадок – 2шт; маршів – 2 шт.

5. Вікна та двері.

Віконні прорізі зовнішніх стін розташовані по одній штуці в кожній секції будівлі, розміром 1,8х2,1 м.

Площа дверних отворів приймається в розмірі: 1 кв.м. дверей на 40 кв. метрів перегородок.

6. Перегородки.

Площа всіх видів перегородок на один поверх приймається в проекті рівною площі поверху. Вид перегородок приймається по таблиці 3.

Таблиця 4.

№ варіанту	Вид перегородок
№1	Армовані з керамічної цегли товщиною 120 мм
№2	З гіпсокартонних листів товщиною 80 мм
№3	З гіпсових плит товщиною 100 мм

7. Підлога.

Склад підлоги підвалу для всих варіантів:

1. грунт ущільнений;

2. щебенева підготовка;

3. бетонний подстилаючий шар 120 мм;

4. гідроізоляція;

5. цементна стяжка 20мм;

6. покриття підлоги з керамічної плитки.

Для варіанту з монолітною плитою:

1. плита фундаменту;

2. цементна стяжка 20мм;

3. покриття підлоги з керамічної плитки.

Варіанти підлог надземних поверхів приймається по таблиці 4.

Таблиця 5.

№ вар.	Склад підлоги
№1	1. цементна стяжка 3. покриття мозаїчне (террацо)
№2	2. цементна стяжка 3. покриття з паркетних щитів
№3	2. цементна стяжка 3. покриття з мозаїчних плит
№4	2. цементна стяжка 3. покриття з лінолеуму

8. Покрівля.

Варіанти покрівлі приймається по таблиці 5.

Таблиця 6.

№	Склад покрівлі
№1	1. пароізоляція обклеювальна (1 шар) 2. утеплення легким (ячеїстим) бетоном 3. цементна стяжка 4. покрівля рулонна із наплавленого руберойду в 3 шари
№2	1. пароізоляція обклеювальна(1 шар) 2. утеплення перлітом 3. цементна стяжка 4. покрівля рулонна 4-х шарова із рулонних матеріалів
№3	1. пароізоляція обмазочна 2. утеплення плитами із пінопласту полістирольного 3. цементна стяжка 4. покрівля мастична із бітумних мастик з армуючими прокладками із склохолста
№4	1. пароізоляція обклеювальна(1 шар) 2. утеплення із плит мінераловатних 3. цементна стяжка 4. покрівля мастична із бітумних мастик з армуючими прокладками із скло сітки

9. Оздоблювальні роботи.

Оштукатурювання внутрішньої поверхні стін, стелі, сходово-ліфтового вузла та фарбування сходово-ліфтового вузла.

10. Інші роботи.

Влаштування підготовки та покриття мощення.

Проект виконується з урахуванням вимог нормативних документів.

Таблиця армування залізобетонних елементів каркасу (приклад)

Таблиця 7

Найменування елементів	Об’єм, м3	Розрахунок	Всього,т	Коеф. до норми витрат праці робочих-будівель-ників
Підвал (на глибині (висоті) до 15м)
Фундаменти: ростверки стрічкові ф. плитні
Стіни				k=0,93
Колони				k=0,93
Перекриття				k=0,93
Каркас
Колони на висоті до 15м на висоті до 27м				k=0,93 k=0,96
Перекриття на висоті до 15м на висоті до 27м				k=0,93 k=0,96

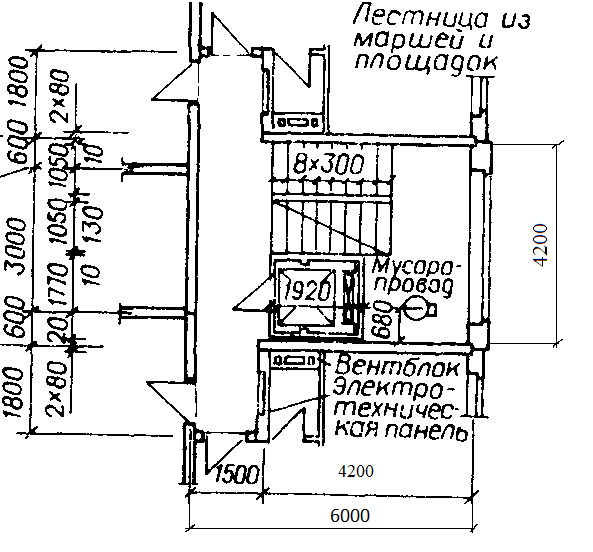

Рис.2. Сходово-ліфтовий вузол
