3. Расчёт сетевого выпрямителя

0. На основании своего варианта выбираем схему сетевого выпрямителя рис6:

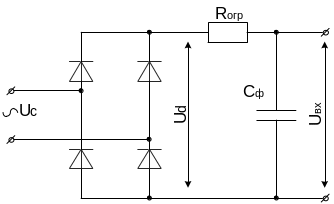

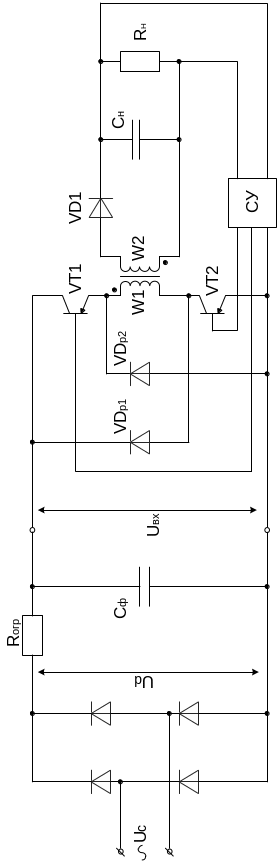

Рис6 Схема выпрямления

0. Находим ток потребляемый выпрямителем:

I_ВХ= n₂₁*I_0MAX* γ_МАХ;

I_ВХ=0,041*10*0,5=0,2 А.

0. Определяем параметры диодов выпрямителя и диодов VD_P1, VD_P2:

I_ВСР= I_ВХ/2;

I_ВСР=0,2/2=0,1 А;

U_ОБР=U_ВХМАХ;

f₀=2*fc;

f₀=2*60=120 Гц.

0. Выбираем диоды для выпрямителя и диоды VD_P1, VD_P2 исходя из условий:

I_ПР.СР ≥ I_ВХ ;

U_ОБРМАХ ≥ U_ОБР ;

f_ПРЕД ≥f₀.

Таблица5 Параметры диодов

Тип диода	UОБР.МАХ, В	IПР.СР.МАХ, А	IПР.УД., А	fПРЕД., кГц
2Д204А	400	0,4	10	50

0. Рассчитываем величину сопротивления R_ОГР.

R_ОГР = U_ВХМАХ / I_ПР.УД ;

R_ОГР = 200,025/10=20 Ом.

Выбираем резистор R_ОГР C2-23-0.5-22 Ом±5% при условии :

R_ОГР<<

20<<

20 Ом<<635 Ом

0. Находим величину емкости Сф:

Принимаем абсолютный коэффициент пульсации к_а=0,05

коэффициент запаса по напряжению к_з=1,2

Udm=Uc* ;

Udm=127* =179,07 B;

Сф= ;

Сф= Ф = 885 мкФ.

0. Определяем конденсатор:

При условии:

Сном>Сф;

220*5>885;

1100>885;

Uном≥к_з*U_ВХМАХ;

250≥1,2*200,25;

250≥240.

Для достижения условия Сном>Сф необходимо подключить паралельно пять конденсаторов типа К50-35.

Приложение 1

3. Перечень основных элементов

Таблица 6 Перечень основных элементов

№ п/п	Схемное обозначение	Наименование	Количество
1	VD1	Диод 2Д2998Б	1 шт.
2	VT1,VT2	Транзистор 2Т887Б	2 шт.
3	Сн	Конденсатор К50-29 2200 мкФ	1 шт.
4	VDp1,VDp2	Диод Д204А	2 шт.
5		Обмоточный провод ПЭЛШО 0,31	5,684 м.
6		Обмоточный провод ПЭЛШО 1,3	0,216 м.
7		Ферритовый магнитопровод 3000НМС Ш12х15	1 шт.
8		Выпрямительные диоды Д204А	4 шт.
9	Сф	Конденсатор К50-35 220 мкФ	5 шт.
10	Rогр	Резистор С2-23-0,5-22 Ом ±5%	1 шт.

Список использованной литературы

1. Березин О.К. , Костиков В.Г. Шахнов В.А. Источники электропитания радиоэлектронной аппаратуры. -М.: «Три Л», 2000.-400с.

2. Электропитание устройств связи: Учебник для вузов / А.А. Бокуняев, В.М. Бушуев, А. С. Жерненко. Под ред. Ю.Д. Козляева. - М.: Радио и связь,1998.-328с.:ил.

3. Конденсаторы оксидноэлектрические К560-24…К50-53. Справочник.-Спб.: Издательство РНИИ «Электростандарт»,1996,208 с.:ил.

4. Прянишников В. А. Электроника: Курс лекций. – Спб.: Корона принт,1998. -400с.

5. Полупроводниковые приборы. Диоды выпрямительные,стабилитроны,тиристоры: Справочник/ А.Б. Гитцевич, А. А. Зайцев, В.В. Мокряков. Под ред. А. В. Гомомедова. – М.КубК-а,1996.-528с.

6. Электромагнитные элементы радиоэлектронной аппартуры: Справочник/ Ю.С. Русин, И.Я.Гликман, А.Н. Горский. – М.: Радио и связь,1991.-224с.

7. Перельман Б. Л. Полупроводниковые приборы. Справочник. «СОЛОН», «МИКРОТЕХ»,1996 г. -176с.:ил.

8. Сидоров И. Н. Устройства электропитания бытовой РЭА: Справочник/ И.Н. Сидоров, МА. Ф. Биннатов, Е. А. Васильев. – М.:Радио и связь, 1991.-472 с.
