20. Принципы автоматического контроля дебита куста скважин.

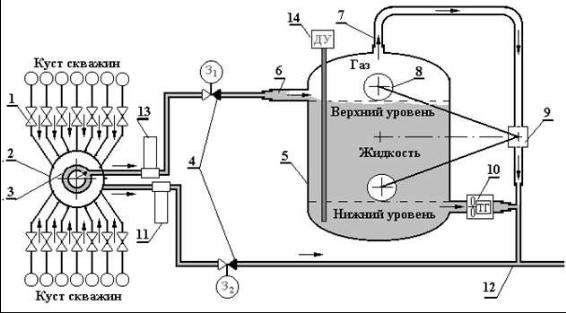

Автоматизированный замер дебита куста нефтяных скважин осуществляется на групповой
измерительной установке «Спутник» (рис. 84).
К кусту нефтедобывающих скважин эта установка подключается через систему трубопроводов 1, соединенных с переключателем скважин многоходовым (ПСМ). Этот переключатель через переключающее устройство 3 подключает одну из скважин к измерительно- му сепаратору 5, а остальные скважины куста через сливную полость 2 соединяются с общим коллектором 12. Управляемые задвижки 4 регулируют потоки в измерительной и сливной магистралях. Отсекатели 11 и 13 (обратные клапаны) предназначены для аварийного перекрытия коллектора и измерительной магистрали при аварийной ситуации, прежде чем сработают управляемые задвижки 4.
Измерительный сепаратор состоит из герметичной емкости 5, в которую через верхний патрубок 6 поступает газонефтеводяная смесь. В верхней части емкости расположен газовый патрубок 7, связанный с газовым клапаном 9, который управляется положением поплавкового регулятора 8. Нижний выходной патрубок емкости 5 соединен с расходомером 10.
При нижнем положении поплавка регулятора 8 клапан 9 открыт, поэтому газовая фракция из поступающей смеси свободно перетекает через него в общий коллектор 12. При этом внутри емкости 5 давление газа поддерживается на минимальном уровне, в результате чего жидкая фракция смеси свободно заполняет ее внутреннюю полость, уровень этой жидкости повышается до верхней отметки.
Когда этот уровень достигнет верхней отметки, газовый клапан закрывается регулятором 8, в результате этого давление газа во внутренней полости емкости 5 повышается до предельного уровня. Под действием давления жидкая фракция вытесняется через нижний патрубок и расходомер в общий коллектор 12. Этот процесс продолжается до тех пор, пока уровень жидкости не достигнет нижней отметки. Если это произойдет, то газовый клапан 9 снова открывается и процесс наполнения емкости возобновляется.
Подключение конкретной скважины к измерительному сепаратору осуществляется через ПСМ.
