Технологии передачи данных

Вступление

Понятие порта в компьютере многозначно. Самое общее определение: порт – это соединение (физическое или логическое), через которое принимаются и отправляются данные. Обмен даннями между любими устройствами возможен только при налички утвержденного стандарта на интерфейс.

В состав апаратного обеспечения порта входит специализированный разъём, предназначенный для подключения оборудования определённого типа. Часто этот специализированный разъем и называют портом, например USB-порт, но есть разъемы, которые портами называть не принято, например, RJ11.

Как правило, каждый порт имеет обозначение, которое размещается рядом с разъемом.

LPT(Line Print Terminal)

IEEE 1284, LPT(Line Print Terminal)- международный стандарт параллельного интерфейса для подключения периферийных устройств персонального компьютера. Базовый интерфейс Centronics является однонаправленным параллельным интерфейсом, содержит характерные для такого интерфейса сигнальные линии (8 для передачи данных, строб, линии состояния устройства).

Рис. 1 логотип IEEE

Порт на стороне управляющего устройства (компьютера) имеет 25-контактный 2-рядный разъём DB-25-female («мама») (IEEE 1284-A)(см. Рис. 1).

Рис. 1 25-контактный разъём DB-25, используемый как LPT-порт на персональных компьютерах (IEEE 1284-A)

На периферийных устройствах обычно используется 36-контактный микроразъем ленточного типа Centronics (IEEE 1284-B), поэтому кабели для подключения периферийных устройств к компьютеру по параллельному порту обычно выполняются с 25-контактным разъёмом DB-25-male на одной стороне и 36-контактным IEEE 1284-B на другой (AB-кабель) )(см. Рис. 2).

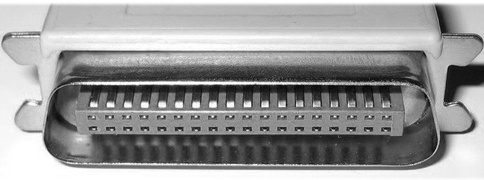

Рис. 2 Кабельный 36-контактный разъём Centronics для подключения внешнего устройства (IEEE 1284-B)

Скорость передачи данных может варьироваться и достигать 1,2 Мбит/с.

Недостатки	Достоинства
Данные передаются в одну сторону: от компьютера к внешнему устройству.	Но полностью однонаправленным его назвать нельзя. Так, 4 обратные линии используются для контроля за состоянием устройства
Centronics позволяет подключать одно устройство, поэтому для совместного очерёдного использования нескольких устройств требуется дополнительно применять селектор.	В основном используется для подключения к компьютеру принтера, сканера и других внешних устройств (часто использовался для подключения внешних устройств хранения данных), однако может применяться и для других целей (организация связи между двумя компьютерами, подключение каких-либо механизмов телесигнализации и телеуправления).

Стандарт ieee 1284

Стандарт позволяет использовать интерфейс в нескольких режимах:

• SPP (Standard Parallel Port) — однонаправленный порт, полностью совместим с интерфейсом Centronics.

• Nibble Mode — позволяет организовать двунаправленный обмен данными в режиме SPP путём использования управляющих линий (4 бит) для передачи данных от периферийного устройства к контроллеру. Исторически это был единственный способ использовать Centronics для двустороннего обмена данными.

• ByteMode — редко используемый режим двустороннего обмена данными. Использовался в некоторых старых контроллерах до принятия стандарта IEEE 1284.

• EPP (Enhanced Parallel Port) — разработан компаниями Intel, Xircom и ZenithDataSystems — двунаправленный порт, со скоростью передачи данных до 2МБайт/сек.(1991)

• ЕСР (Extended Capabilities Port) — разработан компаниями Hewlett-Packard и Microsoft — в дополнение появились такие возможности, как наличие аппаратного сжатия данных, наличие буфера и возможность работы в режиме DMA.

Длина кабеля не более 2-х метров.

PS/2 (порт)

PS/2 (произносится «пи-эс два» или «пи-эс пополам») — компьютерный порт (разъём), применяемый для подключения клавиатуры и мыши.

Скорость передачи данных — от 80 до 300 Кб/с и зависит от производительности подключенного устройства и программного драйвера.

Рис. Разъёмы PS/2 для клавиатуры (сиреневый, сверху) и мыши (зелёный, снизу)

Недостатки	Достоинства
В настоящее время подавляющее большинство изготавливаемых компьютерных мышей и клавиатур имеют разъем USB	Некоторые современные материнские платы (особенно миниатюрных форм-факторов) не имеют разъема PS/2 или имеют только один разъем. Современные ноутбуки и нетбуки не имеют разъемов PS/2, и для подключения к ним мыши или внешней клавиатуры используется USB.
Существуют компьютерные мыши и клавиатуры, имеющие на кабеле разъём USB и способные работать через переходник с разъёмом PS/2.	Следует учесть, что такое подключение допустимо только для специально спроектированных USB-устройств.

Ethernet

Ethernet- пакетная технология передачи даннях преимущественно локальних компьютерных сетей.

Рис. Кабель UTP с разъемом 8P8C (ошибочно называемый RJ-45), используемый в Ethernet-сетях стандартов 10BASE-T, 100BASE-T(x) и 1000BASE-T(x).

Скорость передачи данных - 1 Мбит/сек - 10 Гбит/сек. Расстояние между соединяемыми устройствами - до 40 километров. В стандарте первых версий (Ethernet v1.0 и Ethernet v2.0) указано, что в качестве передающей среды используется коаксиальный кабель, в дальнейшем появилась возможность использовать витую пару и оптический кабель.

Недостатки	Достоинства
Режим работы полудуплексный, то есть узел не может одновременно передавать и принимать информацию.	Количество узлов в одном разделяемом сегменте сети ограничено предельным значением в 1024 рабочих станции (спецификации физического уровня когут устанавливать болем жёсткие ограничения, например, к сегменту тонкого коаксиала может подключаться не более 30 рабочих станций, а к сегменту толстого коаксиала — не более 100).
В 1995 годупринят стандарт IEEE 802.3u Fast Ethernet со скоростью 100 Мбит/с и появилась возможность работы в режиме полный дуплекс.	Однако сеть, построенная на одном разделяемом сегменте, становится неэффективной задолго до достижения предельного значения количества узлов, в основном по причине полу дуплексного режима работы.
