2.1.6. Расчет высоты башни ветротурбины
При расчете ВЭУ необходимо определить высоту башни H. ВЭУ большой мощности имеют обычно многосекционные башни и могут быть изготовлены с различной высотой Hj. Выбор высоты башни ВЭУ зависит от длины L лопасти ВТ и мощности РВЭУ НОМ.
Величина Н для ВЭУ в КР определяется по соотношению
Н = (1,8 … 2,5) L (2.25)
Большие значения коэффициента в (2,9) соответствуют лучшему использованию потенциала ветра, поскольку скорость ветра Vhij на высоте оси ротора ВТ – на высоте башни Hj для j–той ВЭУ равняется
(2.26)
где Vhji – i–тая скорость ветра на высоте оси ротора Hj для j–той ВЭУ; Vi– среднесуточная i–тая скорость ветра на высоте H0 метеостанции; k - коэффициент Хеллмана.
Величина коэффициента Хельмана k зависит от характеристики поверхности на площадке ВЭС и указывается по вариантам в разделе 2.2, где и выполняется расчет по (2.26).
2.1.7. Пример расчета параметров вэу
Исходные данные: РВЭУ НОМ = 630 кВт, VНАЧ = 4 м/с; VНОМ = 13 м/с
ΔРВП – удельная мощность ветрового потока при скорости ветра VНОМ = 13 м/с по (2.3)
= 1,226*10-3 *
= 1,347 кВт/м2
Эффективная выходная удельная мощности ΔР на 1 м2 ометаемой поверхности ВТ по (2.2)
= 1,347*0,31*0,8 = 0,334 , кВт/м2
ρ – плотность воздуха, принимается 1,226 кг/м3;
СР – средний коэффициент использования энергии ветра, принимается 0,31;
η – суммарный КПД ВЭУ, равный η = ηА * ηРЕД * ηЭГ , принимается 0,8.
Площадь ометаемой поверхности ВТ по (2.5)
= 630 / 0,334 = 1886 м2
Диаметр ротора и длина лопасти ВТ по (2.6) и (2.7)
=
=
49 м
= 49 / 2 = 24,5 м
Число оборотов ротора n в минуту по (2.8) при Z = 6,0
=
=
32 об/мин
Расчет мощностной характеристики ВЭУ на первом участке характеристики (2.1) в зависимости от скорости ветра производим по формуле (2.24) и представляем в табл.2.4.:
*10-3
= 1,226*0,31*1886*0,8*
*10-3,
кВт
Таблица 2.4. Мощность ВЭУ в зависимости от скорости ветра в диапазоне от
VНАЧ = 4 м/с до VНОМ = 13 м/с
Vi ,м/с |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
Pi ,кВт |
18,35 |
35,84 |
61,93 |
98,34 |
146,8 |
209,01 |
286,71 |
381,62 |
495,44 |
629,91 |

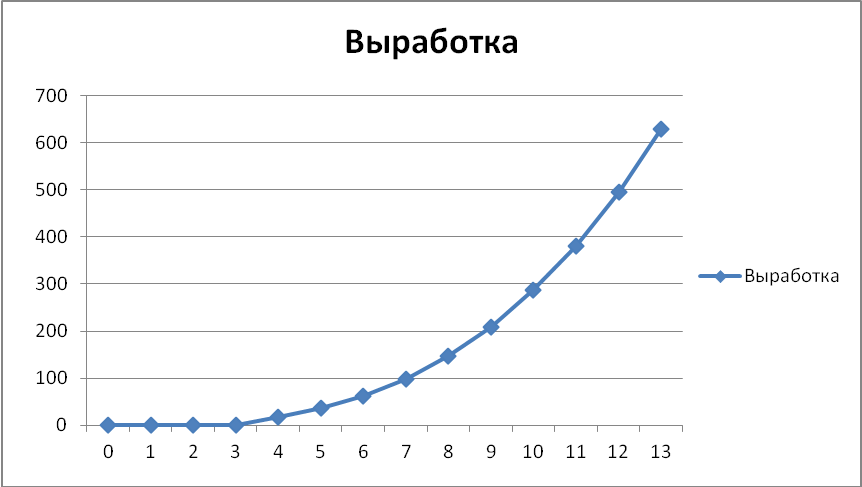

График зависимости мощности ВЭУ от скорости ветра в интервале от скорости ветра от VНАЧ до VНОМ представлен на рис.2.5.
2.2. Расчет фактической реализуемой мощности и выработки электроэнергии одной одиночно стоящей вэу на площадке вэс.
Исходными данными для расчета являются:
VСР.Г. – среднегодовая скорости ветра, м/с, по результатам измерений на метеопосту в районе ВЭС, на высоте H0 метеостанции – табл. В1;
Пi(Vi) – повторяемость (вероятность) дней в году со среднегодовой скоростью ветра по интервалам ΔV=1м/с – по варианту табл. П1;
Значения коэффициентов распределения Вейбулла вероятности Fi скорости ветра от среднегодовых скоростей ветра;
Hhj – выбранная высота башни ВЭУ ( по п.2.1.6);
Характеристика поверхности на площадке ВЭС – табл. ПВ.
2.2.1.Определение коэффициентов распределения Вейбулла для заданной среднегодовой скорости (по варианту – табл. В1)
Зависимость коэффициентов распределения Вейбулла вероятности Fi скорости ветра от среднегодовых скоростей ветра VСР.Г. на территории Украины приведена в табл.2.5.
Таблица 2.5. Коэффициентов распределения Вейбулла вероятности Fi скорости ветра
Среднегодовая скорость ветра, м/с |
Коэффициенты |
||
а, м/с |
b , м/с |
с, о.е. |
|
VСР.Г. < 4,25 |
- 0,8 |
4,7 |
1,4 |
4,25 VСР.Г.< 4,75 |
- 1,25 |
6,4 |
1,6 |
4,75 VСР.Г.< 5,25 |
- 0,55 |
6,1 |
1,4 |
5,25 VСР.Г.< 5,75 |
- 1,0 |
7,2 |
1,6 |
5,75 VСР.Г.< 6,25 |
- 0,95 |
7,2 |
1,6 |
Расчет коэффициентов распределения Вейбулла вероятности Fi скорости ветра на высоте центра ротора ВТ выполняется по формулам:
А = а*(0,1*Н)0,143 (2.27)
В = b*(0,1*Н)0,143 (2.28)
С = с;
где Н – высота центра ротора ВТ – высота башни ВЭУ, м.
Определение вероятностей минимальной(начальной) FНАЧ , максимальной FМАКС и рабочей (номинальной) FНОМ соответствующих скоростей ветра VНАЧ , VНОМ, VМАКС. производится по формулам:
(2.29)
(2.30)
(2.31)
Расчет по (2.27)…(2.31) выполняется для интервала среднегодовой скорости ветра VСР.Г. по варианту согласно табл. В1.
Значения начальной VНАЧ. , номинальной VНОМ. и максимальной VМАКС скоростей ветра в (2.29)…(2.31) принимаются по исходным данным (раздел 2.1.).
