2.1.4.Определение величины емкости компенсирующих конденсаторов для увеличения Сos φ1 эг во всех режимах p/pном. .Эг до величины 0,95.

Компенсирующие конденсаторы предназначены для повышения Сosφ₁ ЭГ в широком диапазоне мощностей ЭГ. Схема включения компенсирующих конденсаторов приведена на рис. 2.4.

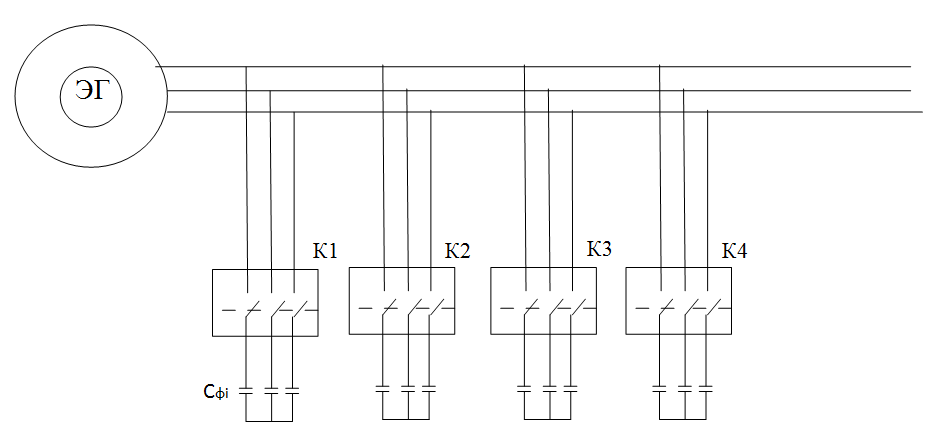

Рисунок 2.4. Схема включения компенсирующих конденсаторов

Контакторы К1…К4 включаются по мере достижения мощности Р_i.

Реактивная (емкостная) мощность конденсатора без компенсации равняется

(2.19)

где Рi – значения P_i = 0,25Р_НОМ; 0,5Р_НОм; 0,75Р_НОМ; 1,0Р_НОМ;

И соответствующем φ_1i.

Величина Q^‘_Li после компенсации при Сosφ₁ = 0,95; (φ₁=18,2^о; tgφ_1ком=0,33) равна

(2.20)

Разность составляет = - Q^‘_Li (2.21)

Для компенсации Сosφ₁ величина реактивной емкостной мощности конденсатора на одну фазу составляет

(2.22)

Емкость конденсатора на одну фазу С_Фi [мкФ] статорной обмотки ЭГ равняется

, мкФ (2.23)

где U_Ф – номинальное фазное напряжение статорной обмотки ЭГ, равное 380 В.

Результаты расчета следует представить в таблице по форме табл.2.2.

Таблица 2.2. Результаты расчета емкости компенсирующих конденсаторов

Без компенсации			С компенсацией
Pi/PНОМ	Cosφ1i	QLi, ВАр	Cosφ1i	Q’Li, ВАр	ΔQСФi, ВАр	Сфi, мкФ
0,25	0,6		0,95
0,5	0,7		0,95
0,75	0,8		0,95
1,0	0,9		0,95

2.1.5. Расчет мощностной характеристики ВЭУ на первом участке характеристики (2.1) в зависимости от скорости ветра производится по формуле:

*10^-3 , кВт (2.24)

Результаты расчета представляются в виде таблицы (по форме табл.2.3.) для скоростей ветра от V_НАЧ до V_НОМ с шагом ΔV = 1 м/с. и в виде графика Р_ВЭУ (V_i).

_{Таблица 2.3. Мощность ВЭУ в зависимости от скорости ветра от VНАЧ до V}НОМ

Vi, м/с	VНАЧ	VНАЧ + ΔV	VНАЧ + 2 ΔV	……	VНОМ
РВЭУ (Vi), кВт
