2.3.7. Определение среднегодового киум вэс.

Среднегодовой коэффициент использования установленной мощности ВЭС - КИУМ является суммарным показателем:

- качества проектных решений ( соответствия параметров ВЭУ району сооружения ВЭС по среднегодовой скорости ветра);

- эффективности работы оборудования в метеоусловиях конкретной площадки размещения ВЭС и особенностей рельефа площадки ( правильный учет взаимного затенения ВЭУ и влияния рельефа на среднегодовую скорость ветра );

- эффективности деятельности эксплуатационного, ремонтного и административного персонала ( минимизация коэффициентов Кг, К_М ).

Этот показатель рассчитывают исходя из фактически полученного значения Wт

( по 2.40 ) и расчетного значения Wт рас., полученного из предположения, что все ВЭУ в составе ВЭС реализуют номинальную мощность Р_{НОМ. ВЭУ} в течение всего года.

Всего рабочих дней 365 , 24 часа в день, общее число ВЭУ в группе – N,

Wт рас = [( 365*24*Р_{НОМ. ВЭУ} *N) – ( Wтв + Wсн + Wсд )] , кВт.ч/год ( 2.41 )

Среднегодовой коэффициент использования установленной мощности ВЭС равен:

(2.42)

2.3.8. Расчет площади s [км2] площадки вэс и определение удельных показателей мощности и годовой выработки электроэнергии вэс по отношению к занимаемой площади площадки станции

После размещения ВЭУ и других терминалов на площадке ВЭС, необходимо определить площадь площадки S [км²] затем рассчитать удельные показатели суммарной реализуемой мощности р_ΣВЭУ и cуммарной выработки электроэнергии w_ΣВЭУ2 по отношению к площади площадки ВЭС согласно

(2.43)

(2.44)

2.4. Пример расчета параметров по разделу 2.3.

Определение мощности Р_ΣВЭУ , реализуемой группой ВЭУ на данной площадке ВЭС (по 2.3.3.) выполнено для десяти ВЭУ типа GAMESA G83-2000 ( Р _{НОМ.ВЭУ} = 2,0 МВт) по (2.38а) при размещении на двух площадках с различной степенью взаимного затенения. На рис.2.12 приведено два графика Р _ΣВЭУ = f(V_hi ) (условно на «площадке 1», ряд 1 и на «площадке 2», ряд 2) при двух различных средних значениях .

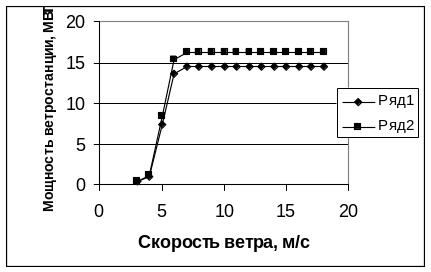

Рисунок 2.12. Графики Р _ΣВЭУ = f(V_hi )

суммарной реализуемой мощность для десяти ВЭУ типа GAMESA G83-2000 при размещении на «площадке 1» (ряд 1) и на «площадке 2» (ряд 2) ВЭС с различной степенью взаимного затенения.

Штриховой линией показан график Р _ΣВЭУ = f(V_hi ) суммарной мощности для десяти тех же ВЭУ без учета взаимного затенения

Графики Р _ΣВЭУ = f(V_hi ), ряд 1 и ряд 2 на рис.2.12 представляют фактические располагаемые характеристики мощности ВЭС с выбранными N = 10 ВЭУ на данной площадке с различной степенью взаимного затенения и учетом влияния поверхности площадки.

Определение суммарной выработки электроэнергии W_ΣВЭС за год для всех N ВЭУ в составе ВЭС выполнено для тех же для десяти ВЭУ типа GAMESA G83-2000 при размещении на «площадке 1» (ряд 1) и на «площадке 2» (ряд 2) при двух различных средних значениях по 2.39а. На рис.2.13. приведены графики w_ΣВЭС / W_ΣВЭС = f(V_hi ) в относительных величинах ( для удобства построения графиков) в зависимости от повторяемости скоростей ветра П(V_i) на рис.2.7.

Рисунок 2.13. Графики удельной годовой выработки электроэнергии w_ΣВЭС / W_ΣВЭС = f(V_hi )

для десяти ВЭУ типа GAMESA G83-2000 на «площадке 1» (ряд 1)

и на «площадке 2» (ряд 2) с различной степенью взаимного затенения

На рис.2.13 суммарная годовая выработка электроэнергии W_ΣВЭС1 и W_ΣВЭС2 приведена в удельных величинах по отношению к суммарной величине выработки электроэнергии (без учета затрат на собственные нужды) на «площадке 1» W_ΣВЭС1 = 66.462.480 кВт.час./год, на «площадке 2» – W_ΣВЭС2 = 74.637.365 кВт.час./год.

При расчете КИУМ определена расчетная выработка электроэнергии W_РАС. ВЭС за год при условии реализации установленной мощности десяти ВЭУ по 2.41

W_{Т РАС.} = ( 365 ∙ 24 ∙2000 ∙10 ) = 175.200.000 кВт.час./год.

Величина КИУМ получена без учета расхода на собственные нужды ВЭС . Среднегодовая величина КИУМ составляет для ВЭС 1 на «площадке 1» – 0,379, для ВЭС 2 на «площадке 2» – 0,426.

Удельные показатели суммарной реализуемой мощности р_ΣВЭУ1 и р_ΣВЭУ2 по отношению к площади площадки ВЭС согласно 2.43 составляют

Р_ΣВЭУ1/S₁, = 3,758 МВт/км², Р_ΣВЭУ2/S₂, = 3,024 МВт/км².

Удельные показатели суммарной выработки электроэнергии за год W_ΣВЭС1 и W_ΣВЭС2 по отношению к площади площадки ВЭС согласно 2.44

W_ΣВЭС1/S₁=17,227185 кВт.час./год /км², W_ΣВЭС2/S₂=13,679868 кВт.час./год /км².

Величина КИУМ и удельные характеристики по (2.43), (2.44) позволяют оценить эффективность группы ВЭС между собой и сравнить ВЭС с другими электростанциями.
