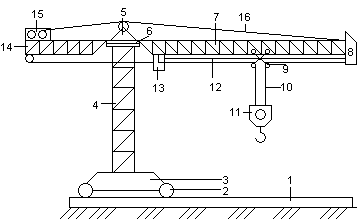

4. Башенный кран с поворотным оголовком и балочной стрелой с грузовой тележкой.

1. Подкрановые пути.

2. Ходовые катки.

3. Ходовая рама.

4. Башня. Q = …25 т.

5. Поворотный оголовок башни.

6. ОПУ.

7. Балочная стрела (решётчатая, как правило, треугольного сечения).

8. Оголовок стрелы.

9. Грузовая тележка.

10. Грузовой канат.

11. Крюковая подвеска.

12. Канат перемещения тележки.

13. Кабина.

14. Консоль.

15. Приводная станция.

16. Стреловой канат.

Классификация башенных кранов: кроме рассмотренных различаются:

КБ с поворотной башней и балочной стрелой с грузовой тележкой; КБ с поворотным оголовком и подъёмной стрелой.

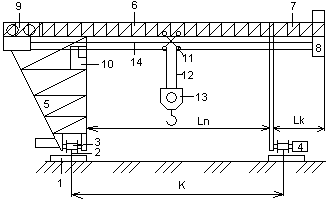

5. Козловой кран.

1. Основание.

2. Подкрановые пути.

3. Ходовые катки.

4. Электродвигатель привода хода.

5. Стойки – опоры рамного типа.

6. Пролёт.

7. Консоль.

8. Оголовок.

9. Приводная станция.

10. Кабина машиниста. Q = …50 т.

11. Грузовая тележка.

12. Грузовой канат.

13. Крюковая подвеска.

14. Канат перемещения тележки.

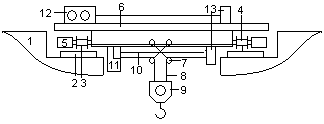

5. Мостовой кран.

1. Несущие стены.

2. Основание.

3. Подкрановые пути.

4. Ходовые катки.

5. Электродвигатель хода. Q = …25 т.

6. Пролёт.

7. Грузовая тележка.

8. Грузовой канат.

9. Крюковая подвеска.

10. Канат перемещения тележки.

11. Кабина машиниста.

12. Приводная станция.

13. Оголовок.

3. Самоходные краны.

Служат для подъёма и перемещения грузов, отличаются высокой маневренностью и транспортабельностью, обеспечивают автономную работу.

4.3.4.1. Автомобильный кран.

1. Базовый автомобиль.

2. Аутригеры.

3. ОПУ.

4. Поворотная платформа с противовесом.

5. Телескопическая стрела.

6. Оголовок стрелы.

7. Грузовой канат.

8. Крюковая подвеска. Q = … 100 т.

9. Опорная стойка.

10. ГЦ стрелы.

11. Гидрооборудование.

12. Грузовая лебёдка.

13. Кабина машиниста.
