4.1 Проверка нулевого положения штангенрейсмаса

При отсутствии зазора между ножкой и плитой (или концевой мерой, равной нижнему пределу измере­ния) нулевые штрихи нониуса и штанги должны совпадать (рисунок 36).

Рисунок 36 – Проверка нулевого положения щтангенрейсмаса.

Пределы измерения от 0 до 250 мм

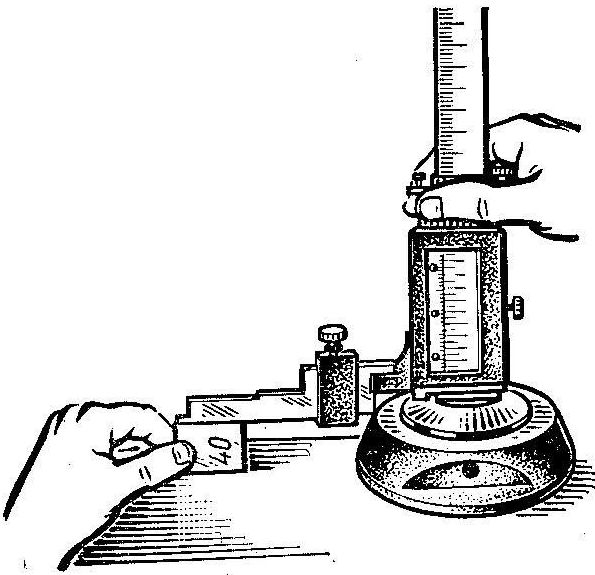

На рисунке 37 показана проверка нулевого положения штангенрейсмаса с пределами измерений от 40 до 400 мм.

Рисунок 37 – Проверка нулевого положения щтангенрейсмаса

4.2 Применение штангенрейсмаса

При разметке после установки раз­мера правой рукой, слегка прижимая основание к плите, перемещают штангенрейсмас относительно детали (рисунок 38).

Рисунок 38 – Применение штангенрейсмаса для разметки

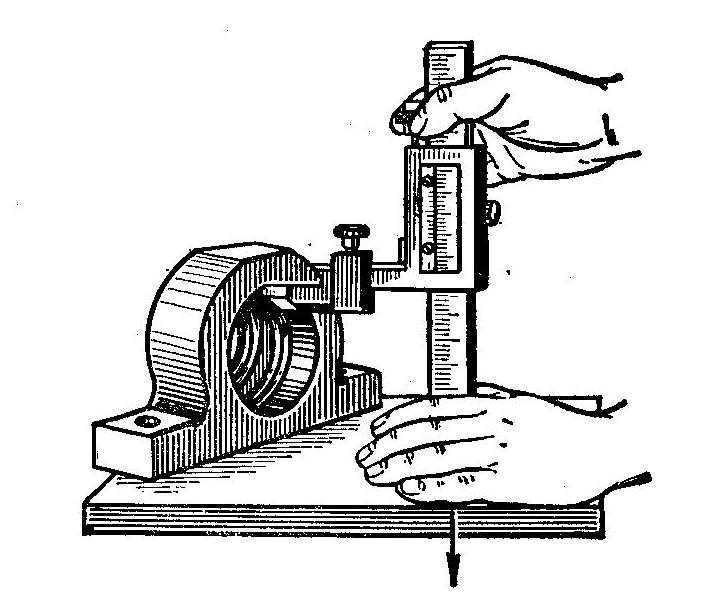

При измерении высоты левой ру­кой прижимают основание к плите, а правой рукой при помощи микропода­чи доводят измерительную ножку до соприкосновения с поверхностью де­тали (рисунок 39).

Рисунок 39 – Применение штангенрейсмаса для измерения

4.3 Штангенрейсмас повышенного качества

Положение основания, находящего­ся на противоположной стороне губки рамки, позволяет вплотную приблизить изделие к штанге. Разметочная ножка, оснащенная твердым сплавом, обеспечивает долговечность. Винты, соединяющие основание со штангой, удобны для регулирования при уста­новке прямого угла (рисунок 40).

Рисунок 40 – Штангенрейсмас повышенного качества

5 Чтение показаний на штангенинструментах с величиной отсчёта 0,05 мм

При чтении показаний на штангенинструментах с величиной отсчета по нониусу 0,05 мм целое число милли­метров отсчитывают слева направо нулевым штрихом нониуса. Затем находят штрих нониуса, совпадающий со штрихом шкалы штанги. После этого к ближайшей слева цифре нониуса (25 или 50, или 75), обозначающей сотые доли миллиметра, прибавляют результат умножения величины отсчета на порядковый номер короткого штриха нониуса, совпадающего со штрихом штанги, считая его от най­денного длинного оцифрованного штриха. Если же со штрихом штанги совпадает длинный оцифрованный штрих нониуса, то ограничиваются прибавлением его величины к целому числу миллиметров.

5.1 Примеры чтения показаний на штангенинструментах

с величиной отсчета по нониусу 0,05 мм

Величина отсчета у инструментов с нониусом равна частному от деле­ния основного деления шкалы на ко­личество делений нониуса. При цене деления основной шкалы 1 мм и коли­честве делений нониуса 10 величина отсчета равна 0,1 мм; при цене деле­ния основной шкалы 1 мм и количест­ве делений нониуса 20 величина отсче­та равна 0,05 мм (рисунок 41).

Рисунок 41 – Чтение показаний на штангенинструментах с величиной отсчета 0,05 мм

6 Контрольные вопросы

1. Какие общие узлы имеют штангенинструменты?

2. Как отсчитываются десятые доли миллиметра по нониусу?

3. Что называется отсчётом по нониусу?

4. Что представляет собой штангенрейсмас и для чего его ис-пользуют?

5. Чем характерны штангенинструменты?

6. Назовите виды штангенинструментов общего назначения.

7. Какие существуют виды штангенциркулей и каково их назначение?

8. Покажите основные части штангенциркулей.

9. Покажите приемы измерения штангенинструментами.

10. Чем отличается по конструкции штангенциркуль от 0 до 125 мм (ШЦ-I) от штангенциркулей повышенной точности (ШЦ-II и ШЦ-III) и чем это вызвано?

11. Как отсчитывается при измерении штангенинструментами целое число миллиметров?

12. Как отсчитывается при чтении показаний дробные доли миллиметра?

13. В какой последовательности следует читать показания?

14. Показать, как производится проверка нулевого положения, наружные и внутренние измерения штангенциркулями.

15. Для чего служит штангенглубиномер, и из каких основных частей он состоит?

16. Показать, как производится проверка нулевого положения и измерение штангенглубиномером.

17. Для чего служит штангенрейсмас?

18. Показать основные части штангенрейсмаса и собрать его для измерения.

19. Показать, как производится проверка нулевого положения и измерения высоты штангенрейсмасом.
