2.2 Штангенциркуль шц-II с пределами измерений от 0 до 160 мм и величиной отсчета по нониусу 0,05 мм

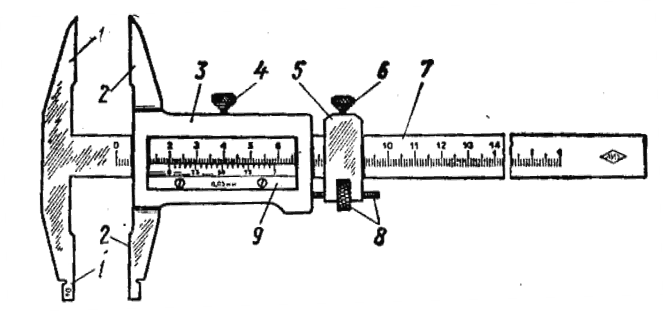

ШЩ-II (рисунок 18) предназначен для наружных и внутренних измерений и разметки.
1 – неподвижные измерительные губки; 2 – подвижные
измерительные губки; 3 – рамка; 4 – зажим рамки; 5 – рамка
микрометрической подачи; 6 – зажим рамки микрометрической
подачи; 7 – штанга; 8 – гайка и винт микрометрической подачи
рамки; 9 – нониус
Рисунок 18 – Штангенциркуль ШЦ-II с пределами измерений от 0 до 160 мм и величиной отсчета по нониусу 0,05 мм
2.2.1 Чтение показаний при внутренних измерениях

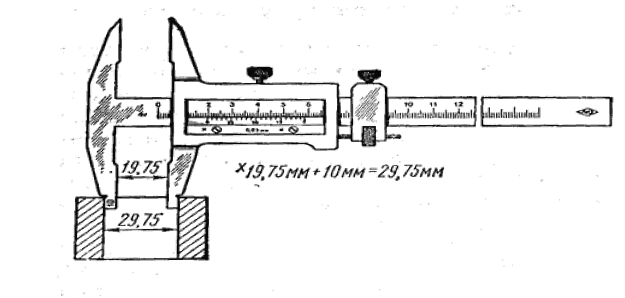

При внутренних измерениях (рисунок 19) к показаниям штангенциркуля прибавляется толщина губок, указанная на них. Для более точного контактирования при внутренних измерениях с изделием губки штангенциркуля с наружной стороны имеют сферическую поверхность.
Рисунок 19 – Чтение показаний при внутренних измерениях
2.2.2 Применение микрометрической подачи

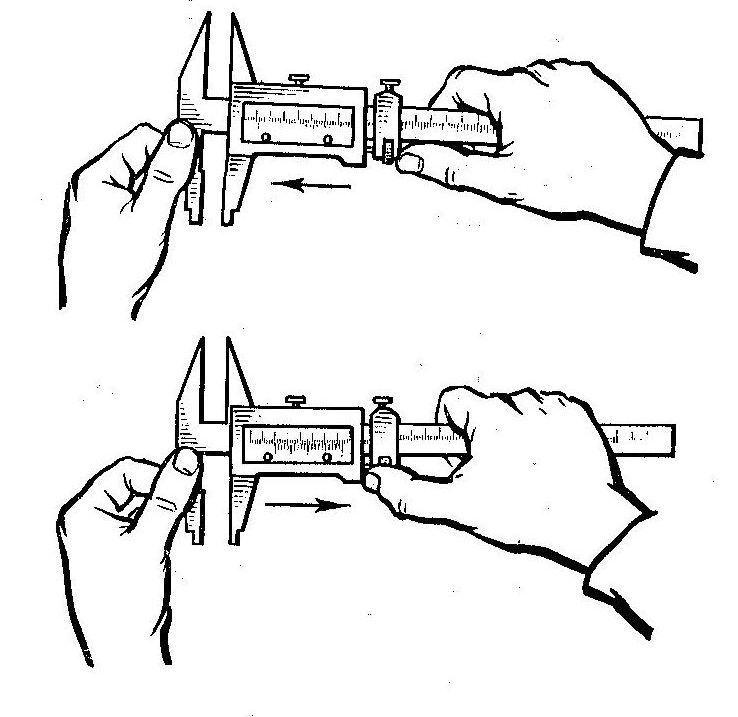

Приблизительно устанавливают контролируемый размер (рисунок 20) (при наружном измерении несколько больше, а при внутреннем несколько меньше контролируемого размера), закрепляют рамку микрометрической подачи, затем при помощи микрометрической пары доводят губки до соприкосновения с проверяемыми поверхностями, закрепляют рамку, не допуская перекоса и добиваясь нормального измерительного усилия.

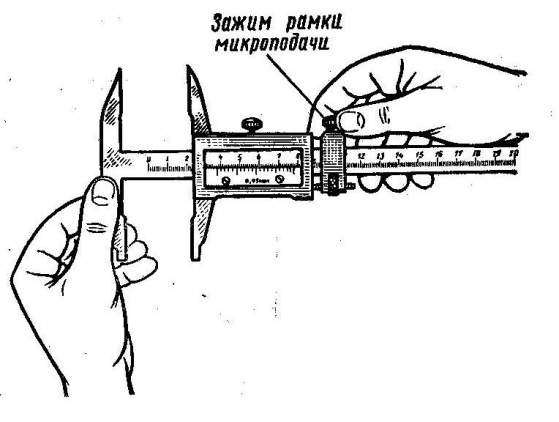

Зажим рамки микрометрической подачи (рисунок 21) производится большим и указательным пальцами правой руки при поддержке штанги ее остальными пальцами.
Рисунок 20 – Приблизительная установка размера
Рисунок 21 – Закрепление рамки микрометрической подачи

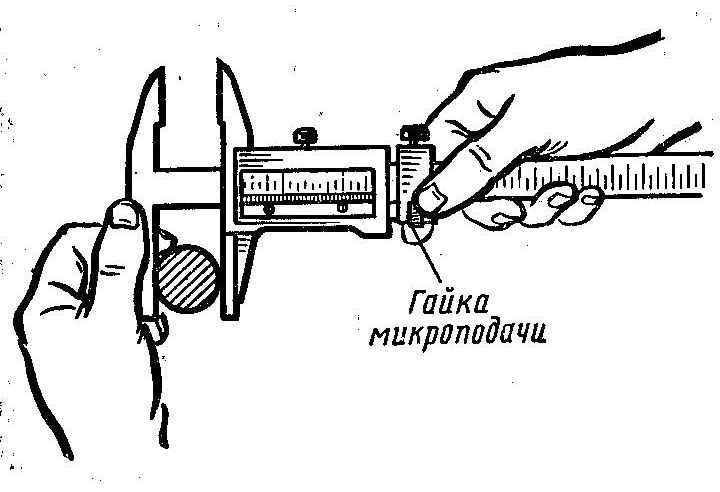

Большим и указательным пальцами правой руки вращают гайку микрометрической подачи (рисунок 22), поддерживая штангу остальными пальцами правой руки; левой рукой поддерживают губку штанги.
Рисунок 22 – Вращение гайки микрометрической подачи

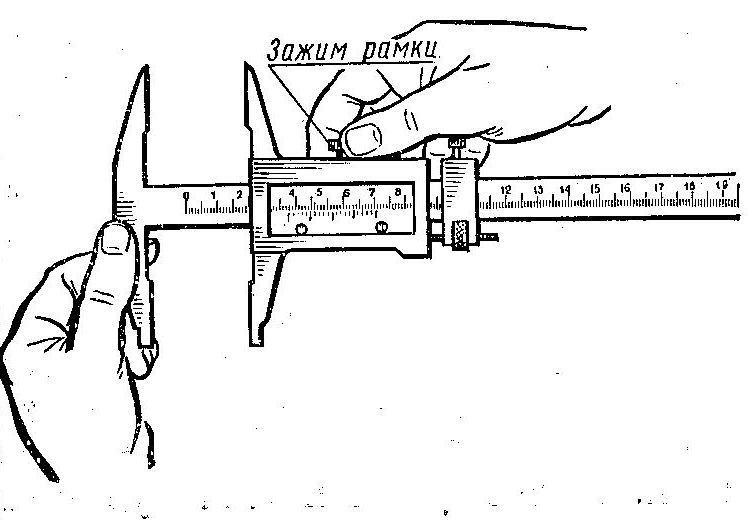

Закрепление рамки показано на рисунке 23.
Рисунок 23 – Закрепление рамки
2.2.3 Проверка на ощущение измерительного усилия
при измерении большого внутреннего диаметра
Надо приблизительно установить размер несколько меньше измеряемого, ввести губки штангенциркуля в проверяемую поверхность и слегка прижать к ней губку штанги (рисунок 24).
Затем при помощи микроподачи и одновременно кругового перемещения губки рамки в горизонтальной плоскости надо добиться легкого контактирования двумя губками. Для избегания перекоса при проверке измерительного усилия перемещением губок в вертикальной плоскости надо опираться на средние пальцы рук, установив их возле губок.
Рисунок 24 – Проверка на ощущение измерительного усилия при измерении большего внутреннего диаметра
2.3 Штангенциркуль шц-III с пределами измерений от 0 до 400 мм и величиной отсчета по нониусу 0,05 мм

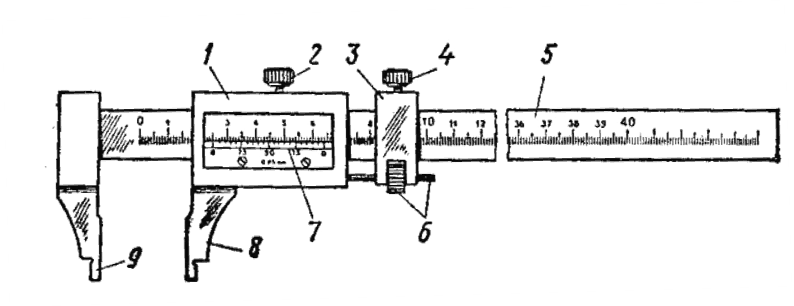

ШЦ-III (рисунок 25) предназначен для наружных и внутренних измерений.
1 – рамка; 2 – зажимы рамки; 3 – рамка микрометрической
подачи; 4 – зажим рамки микрометрической подачи; 5 – штанга;
6 – гайка и винт микрометрической подачи; 7 – нониус; 8 – губка рамки; 9 – губка штанги
Рисунок 25 – Штангенциркуль ШЦ-III с пределами измерений
от 0 до 400 мм и величиной отсчета по нониусу 0,05 мм

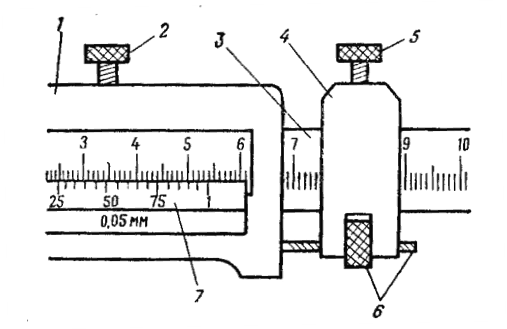

Микрометрическую подачу (рисунок 26) применяют для точной установки рамки относительно штанги.
1 – рамка; 2 – зажим рамки; 3 – штанга; 4 – рамка микрометрической подачи; 5 – зажим рамки микрометрической подачи; 6 – гайка и винт микрометрической подачи; 7 – нониус
Рисунок 26 – Микрометрическая подача
Нониус,
длина которого равна 39 мм, разделен на
20 частей (рисунок 27). Одно деление нониуса
составляет
мм, что на
0,05 мм меньше целого
числа миллиметров.

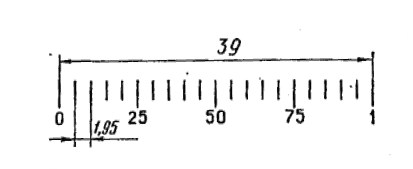

Рисунок 27 – Шкала нониуса с величиной отсчета 0,05 мм
