2.1.2 Проверка нулевого положения штангенциркуля
При отсутствии просвета между губками для наружных измерений или при небольшом просвете (до 0,015 мм) должны совпадать нулевые штрихи нониуса и штанги (рисунок 7).
Рисунок 7 – Проверка нулевого положения штангенциркуля
2.1.3 Последовательность измерения штангенциркулем
При измерении штангенциркулем измерительные поверхности губок доводят до требуемого размера путем соприкосновения с проверяемой поверхностью, проверяя при этом правильность их положения (отсутствие перекоса и нормальность усилия при перемещении), закрепляют рамку и читают показания.

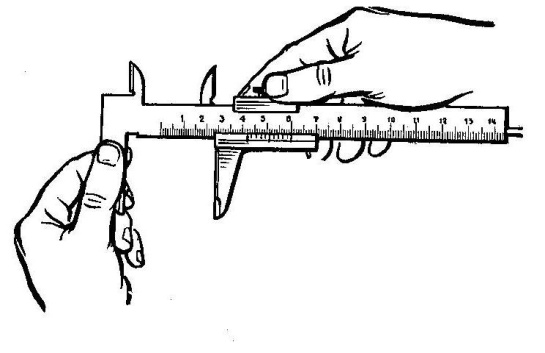

При перемещении рамки правая рука должна поддерживать штангу (рисунок 8).
Рисунок 8 – Перемещение рамки
Линия измерения 1 перпендикулярна оси детали, а линия измерения 2 перпендикулярна параллельным плоскостям (рисунок 9).
Рисунок 9 – Положение губок относительно проверяемых
наружных поверхностей

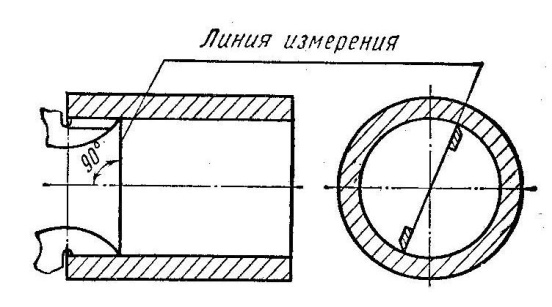

Линия измерения внутренних поверхностей (рисунок 10) перпендикулярна оси детали и проходит через ее центр.
Рисунок 10 – Положение губок относительно внутренних цилиндрических поверхностей

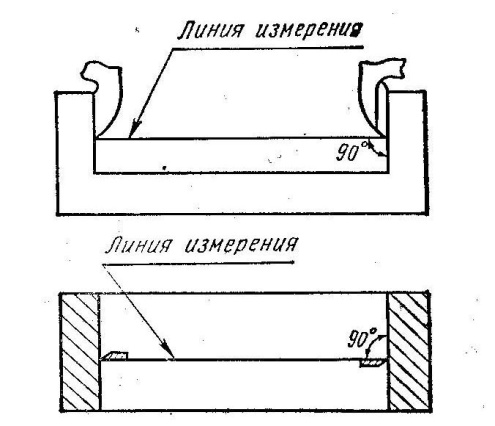

Линия измерения на рисунке 11 перпендикулярна параллельным плоскостям.
Рисунок 11 – Положение губок относительно проверяемых внутренних параллельных поверхностей

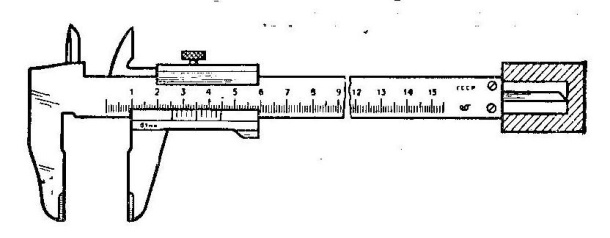

Линейка глубиномера на рисунке 12 перпендикулярна поверхностям, между которыми проверяется глубина.
Рисунок 12 – Положение линейки глубиномера относительно проверяемой детали

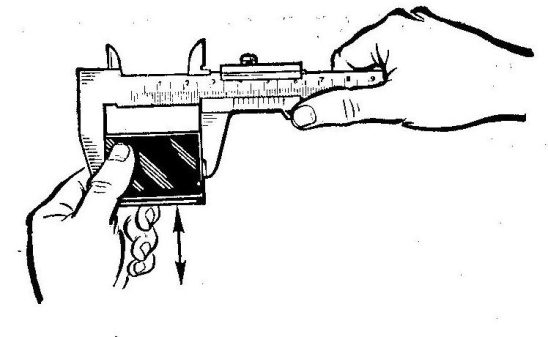

При измерении незакрепленной детали левая рука (рисунок 13) должна находиться за губками и захватывать деталь недалеко от губок; правой рукой поддерживают штангу, при этом большим пальцем этой руки перемещают рамку до соприкосновения с проверяемой поверхностью, не допуская перекоса губок и добиваясь нормального измерительного усилия.
Рисунок 13 – Положение рук относительно штангенциркуля и незакрепленной детали
Закрепление рамки (рисунок 14) надо производить большим и указательным пальцами правой руки, поддерживая штангу остальными пальцами этой руки; левая рука при этом должна поддерживать губку штанги.
Рисунок 14 – Закрепление рамки
Нормальное измерительное усилие (рисунки 15 и 16) достигается легким контактированием при перемещении проверяемых поверхностей детали относительно измерительных поверхностей инструмента.
Рисунок 15 – Измерительное усилие при измерении
верхними губками
Рисунок 16 – Измерительное усилие при измерении
нижними губками

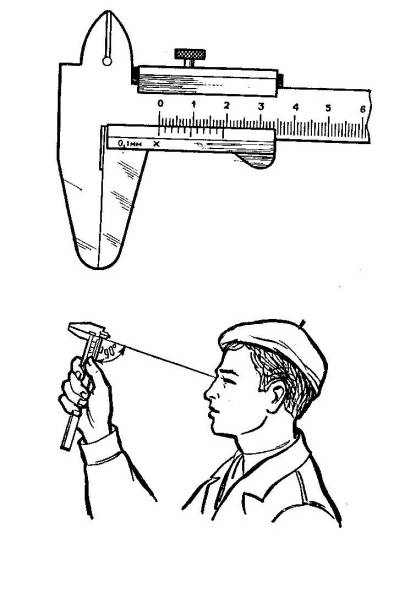

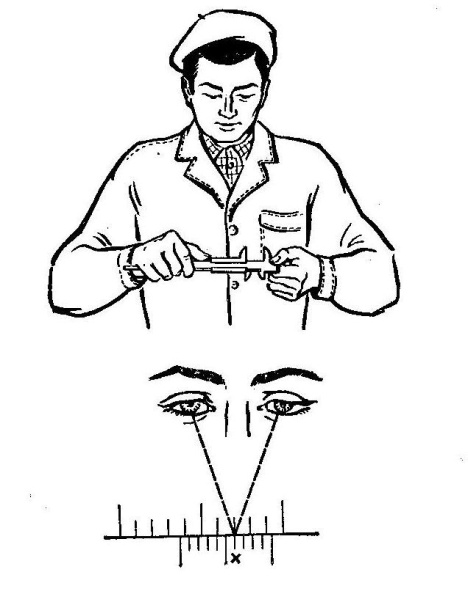

Если смотреть на показания сбоку, то это приведет к неправильным результатам измерений. Из этих же соображений (предотвращение искажения показаний) поверхность, на которой нанесена шкала нониуса, имеет скос для того, чтобы приблизить шкалу нониуса к основной шкале на штанге. Штангенциркуль следует держать при чтении показаний прямо перед глазами (рисунок 17).
Рисунок 17 – При чтении показаний штангенциркуль следует держать прямо перед глазами
