2 Штангенциркули

Штангенциркули изготавливаются следующих типов:

 ШЦ-I – двусторонние с глубиномером;

 ШЦТ-I – двусторонние с покрытием твердого сплава с глубиномером;

 ШЦ-II – двусторонние;

 ШЦ-III – односторонние.

2.1 Штангенциркуль шц-I с пределами измерений от 0 до 125 мм и величиной отсчета по нониусу 0,1 мм

ШЦ-I (рисунок 1) предназначен для наружных и внутренних измерений и для измере­ния глубин.

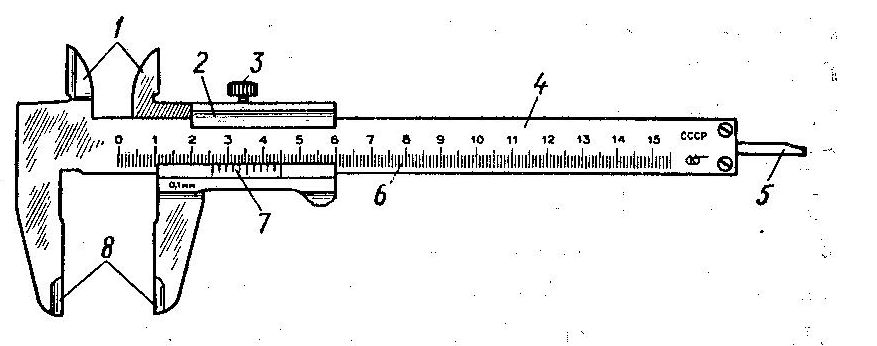

1 – губки для внутренних измерений; 2 – рамка; 3 – зажим рамки; 4 – штанга; 5 – ли­нейка глубиномера; 6 – шкала штанги;

7 – нониус; 8 – губки для наружных измерений

Рисунок 1 – Штангенциркуль

Штангенциркуль ШЦТ-I (ГОСТ 166-89) отличается от ШЦ-I тем, что губки для наружных измерений оснащены твердым спла­вом, а губки для внутренних измере­ний отсутствуют.

Характерной особенностью штангенинструментов является наличие линейного нониуса (дополнительной шкалы) для отсчета целых и дробных величин цены деления штанги.

2.1.1 Отсчёт измеряемого размера

Целое число миллиметров у штангенинструментов отсчитывается по шкале штанги слева направо нулевым штрихом нониуса.

На рисунке 2 количество целых миллимет­ров равно 42.

Рисунок 2 – Шкала штанги

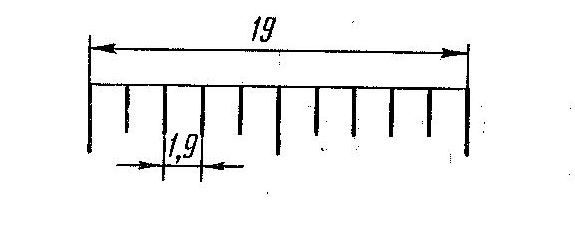

Нониус длиной 19 мм разделен на 10 частей (рисунок 3). Одно деление нониуса составляет мм, что на 0,01 мм меньше целого числа миллиметров.

Рисунок 3 – Нониус с величиной отсчета 0,1 мм

При нулевом показании (когда совпадают нулевые штрихи штанги и нониуса) (рисунок 4) штрих нониуса находится от ближайшего справа штриха штанги на расстоянии, равном величине отсче­та (0,1 мм), умноженной на порядко­вый номер нониуса, не считая нулево­го, т. е. при перемещении рамки до совпадения какого-либо штриха нониу­са со штрихом штанги размер между губками штангенциркуля (дробная величина) будет равен величине отсче­та (0,1 мм), умноженной на порядко­вый номер этого штриха нониуса.

Рисунок 4 – Положение шкалы штанги и нониуса с величиной отсчета 0,1 мм при нулевом показании

Определение доли миллиметра нониусом с величиной отсчета 0,1 мм показано на рисунке 5.

Дробная величина (0,3 мм) полу­чена в результате умножения величи­ны отсчета (0,1 мм) на порядковый номер штриха нониуса, т. е. третьего (не считая нулевого), совпадающего со штрихом штанги.

Рисунок 5 – Определение доли миллиметра нониусом с величиной отсчета 0,1 мм. Крестиком указан 3-й штрих нониуса

Целое число миллиметров отсчитывается по шкале штанги слева направо нулевым штрихом нониуса. Дробная величина (количество деся­тых долей миллиметров) определяется умножением величины отсчета (0,1 мм) на порядковый номер штриха нониуса (не считая нулевого), совпадающего со штрихом штанги.

а) б)

Рисунок 6 – Чтение показаний на штангенциркуле с величиной отсчета 0,1 мм

Пример отсчета а) на рисунке 6: 39 мм+0,1 мм·7=39,7 мм

Пример отсчета б) на рисунке 6: 61 мм+0,1 мм·4=61,4 мм
