ЗМІСТ

Вступ		3
	Організаційно - підготовчий етап	6
1.1.	Формування загальних вимог та технічних умов проектованого виробу	6
1.2.	Дизайн - аналіз аналогів	7
	Конструкторський етап	12
2.1.	Розробка початкових ідей	12
2.2.	Оцінка ідей для вибору найбільш досконалої конструкції	12
2.3.	Детальне відпрацювання кращої ідеї	14
2.4.	Вибір технології	16
2.5.	Добір матеріалів, інструментів та обладнання	17
2.6.	Організація робочого місця та праці	18
2.7.	Економічне та екологічне обґрунтування	21
2.8.	Мінімаркетингове дослідження	26
	Технологічний етап	28
3.1.	Виконання технологічної послідовності виготовлення виробу	28
3.2.	Самоконтроль власної діяльності	28
3.3.	Дотримання технології і трудової дисципліни, культури праці	29
3.4.	Контроль розмірів	29
	Заключний етап	30
4.1.	Корегування виконаного виробу	30
4.2.	Розробка товарного знаку	30
4.3.	Аналіз підсумків	31
Висновки		32
Література		33
Додатки		34

Вступ

Сьогодні ноутбук – це не розкіш, не робочий інструмент, а просто невід’ємна частина більшості користувачів комп’ютера. Переваг багато, але ми хочемо особливо підкреслити одну – свобода, яку він дає активним творчим людям. Адже хіба мало, де людині добре працюється? Комусь – на кухні, за обіднім столиком, комусь на підлозі, перед телевізором або в купі книг і паперів, в кріслі або на дивані. А може бути, ви віддаєте перевагу ранковий ноутбук у ліжко?

Спочатку ці машини служили лише доповненням до персональних комп'ютерів і були затребувані в поїздках. Але зараз очевидно, що ноутбуки простіше у використанні, ніж настільні персональні комп'ютери: легкі, переносні, їх можна упакувати в зручну спеціальну сумку, призначену для зберігання або транспортування ноутбука. Тому очевидно, що користувачеві необхідний ергономічний столик під ноутбук.

Працюючи на комп'ютерах, люди настільки захоплюються, що не помічають виникання дискомфорту, поки не почнуть відчутно тривожити м'язові болі в різних частинах тіла, наприклад в спині, руках або плечах. Це викликається неправильною, незручною позою під час роботи, змінити яку не можна через жорсткі конструкції звичайних меблів. В даний час користувачі мають можливість вибрати легко трансформовані і ергономічні столики, завдяки яким вдається досягти певної зручності і комфорту при роботі з ноутбуком без зниження продуктивності праці.

Ергономічні столики завойовують все більшу популярність у жінок, що працюють вдома: мами пересуваються по будинку або квартирі і поєднують роботу з доглядом за дітьми. Дуже зручно, трансформувавши і закріпивши столик, працювати під час постільного режиму (у разі нездужання), продовжувати роботу в домашньому кріслі, дивані або автомобілі.

Таким чином, підставка під ноутбук дозволяє мобільно переміщатися і ефективно працювати будь-якому користувачу без шкоди комфорту чи здоров'ю.

От ми подумали, чому б не виготовити складний столик-трансформер, який би вирішив поставлені перед нами проблеми. Вирішили виготовити складний столик-трансформер для ноутбука, щоб він був практичний у побуті та мав цікаве естетичне та тематичне рішення. Функціональний столик під ноутбук забезпечить високий робочий комфорт, коли Ви лежите в ліжку або сидите на дивані. Чудово підходить також для сервірування їжі, а також для інших щоденних справ. Невеликі матеріальні витрати та проста техніка виконання, які ми закладаємо в основу проектованого виробу, дають можливість пришвидшити виконання нашої роботи та встановити доступну ціну, що призведе до якісного просування її на ринку і являтиметься оригінальним виробом.

Мета виконання проекту полягає у виготовленні складного столика-трансформера, який розрахований для користування з ноутбуком, як столик в ліжко та для інших щоденних потреб; проведенні маркетингового та економічного дослідження щодо доцільності та рентабельності виготовлення складного столика-трансформера.

Перед виконанням роботи ставимо перед собою наступні завдання та вимоги до кінцевого результату:

• Сформувати загальні вимоги та технічні умови проектованого виробу;

• Проаналізувати наявні аналоги;

• Розробити початкові ідеї та оцінити їх для вибору найбільш досконалої конструкції;

• Розробити конструкторську документацію;

• Вибрати технологію;

• Виконати підбір матеріалів, інструментів та обладнання;

• Розробити технології виготовлення виробу;

• Проаналізувати умови безпеки праці;

• Провести економічне, екологічне обґрунтування та міні маркетингове дослідження;

• Виготовити столик-трансформер за розробленою технологією;

• Розробити товарний знак;

• Виконати аналіз проекту, встановити та усунути виробничі недоліки.

І. Організаційно - підготовчий етап

І.1. Формування загальних вимог та технічних умов проектованого

виробу

На початку роботи над проектом, необхідно реально вивчити ситуацію. У цьому нам не завадить заповнення таблиці з технічними умовами проектування (див. таблиця І.1.1).

Технічні умови не тільки конкретизують роботу майстра, але й документально підтверджують відповідальність замовника на кінцевий результат. Запропонована форма документа дозволить нам не тільки впорядкувати власні дії, а також запобігти власним непорозумінням у реальному проектуванні.

Тектоніка - гармонійна взаємозалежність формотворення - виражається загальною формулою: функція → матеріал → структура → конкуренція → форма. Це одне з головних правил композиції та дизайну, якому підкорюється творчий процес.

Таблиця І.1.1.

Технічні умови проектування

1.	Назва об'єкту праці - складний столик-трансформер
2.	Функція, призначення – зручне користування з ноутбуком, столик в ліжко та для інших щоденних потреб
3.	Габаритні розміри 575×300×56 мм
4.	Аналіз існуючих аналогів (матеріал, форма, вимоги техніки безпеки і санітарної гігієни, естетика тощо): провести аналіз 6-ти конструкцій столиків для ноутбука різних видів
5.	Вимоги до об'єкту - зручність у користуванні, ергономічність, естетичність, оригінальність
6.	Потенційний користувач - будь-яка людина
7.	Фінансові можливості замовника – середні
8.	Виконавець проекту – Гичун Ігор Петрович
9.	Приблизний кошторис складного столика-трансформера - 216 грн.

Сформувавши технічні умови, ми можемо сформувати загальні вимоги до

проектованого виробу:

1. Мати надійну стійкість на плоскій поверхні.

2. Бути надійним в експлуатації.

3. Зручним у користуванні.

4. Бути простим у виготовленні.

5. Мати найпростіші з'єднання.

6. Наявність елемента охолодження.

7. Мати естетичний вигляд та оригінальність.

8. Бути компактним.

9. Наявність шухляди для дисків чи підставки.

10. Можливість трансформації, фіксація в складеному і розкладеному положенні ніжок (щоб в складеному положенні можна було використовувати просто, як щит на якому стоїть ноутбук, наприклад поставити його з ноутбуком на ліжко, а сидіти на підлозі).

11. Наявність регульованої стільниці.

І.2. Дизайн-аналіз аналогів

Під час виконання цього етапу творчого проекту, проведемо ряд досліджень щодо поставленого завдання. Перше дослідження стосувався вивчення подібних виробів та проектних рішень, згідно поставленим технічним умовам проектування.

Напевно, іноді, всі ми користуєтеся ноутбуком у ліжку. На жаль, для належного функціонування ноутбук вимагає відповідного теплообміну.

Охолодження ноутбука відбувається за допомогою нижньої поверхні корпусу обладнання, тому необхідним є столик, так як ковдра буде перешкоджати теплообміну. Завдяки столику Ви зможете уникнути перегріву комп'ютера !

Ми поставили собі за мету спроектувати таку конструкцію столика, яка завдяки власній унікальній конструкції, сприятиме поліпшенню умов експлуатації ноутбука через циркуляцію повітря з боку його нижньої частини: відводиться жарке повітря і полегшується доступ прохолодного повітря, що виключає занепокоєння за безпеку ноутбука через його перегрівання. Таким чином, столик під ноутбук з охолодженням дозволяє мобільно пересуватися і відмінно працювати користувачу без шкоди комфорту або здоров'ю.

Довелося подумати: як виготовити складний столик-трансформер, як він буде виглядати, з чого та чим його змайструвати? Ми відразу задумали, що для виготовлення складного столика, використаємо, як основний матеріал деревину. Все обміркувавши, ми дійшли висновку: нам потрібно змайструвати складний столик, який би відповідав таким вимогам:

• виконувати свою функцію, будучи розміщеним на плоскій поверхні;

• містити рухомі елементи;

• мати оригінальну форму;

• охолоджувати ноутбук;

• мати привабливий естетичний вигляд.

У спеціалізованих торгових точках та на ринку найпростіші підставки з охолодженням для ноутбуків коштують від 150 до 300 гривень, а столики від 300 і вище гривень. Ми подумали і вирішили, що наша конструкція столика під ноутбук повинна бути не складною у виготовленні і доступною для самостійного виконання.

Після опрацювання банку ідей та інформації щодо зразків столиків для ноутбука ми переглянули профільну літературу, здійснили пошук в мережі Інтернет й підібрали наступні шість конструкцій столиків (мал. 1- 6):

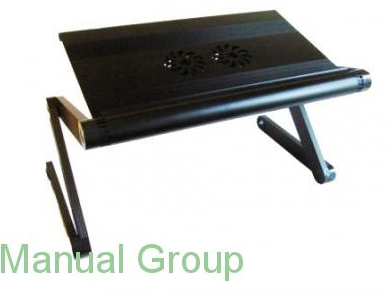

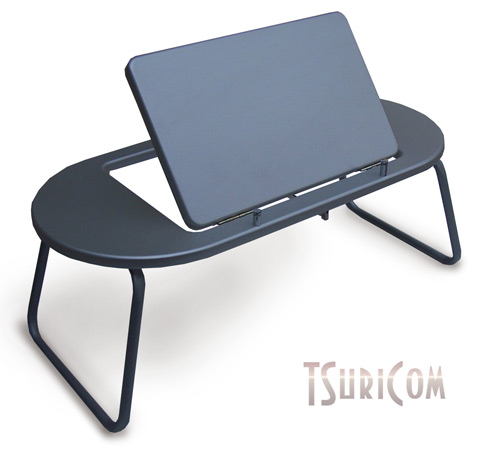

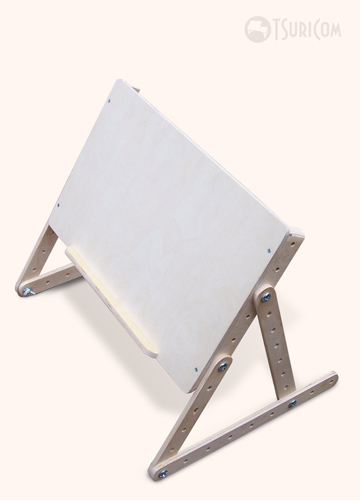

Варіант І Варіант ІІ Варіант ІІІ

Мал. І.2.1. Мал. І.2.2. Мал. І.2.3.

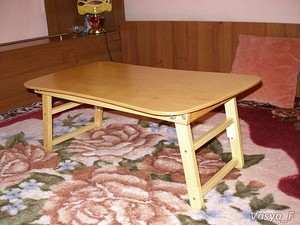

В аріант IV Варіант V Варіант VI

Мал. І.2.4. Мал. І.2.5. Мал. І.2.6.

Проаналізувавши вибрані варіанти столиків для ноутбуків, ми прийшли до наступного висновку:

• перший варіант складний у виготовленні, основною складністю даної конструкції є рухомі місця. Конструкція виготовлена з металу; характеризується простою формою у вигляді прямокутника з регулюючою висотою. Позитивом у цій конструкції виступає наявність охолоджуючих двох вентиляторів, що є дуже великим плюсом;

• другий варіант виготовлено з металу й містить розкладні ніжки та рухому стільницю, яка може виставлятися на певний кут. Оформлення просте; позитивом є його мала вага;

• третій варіант виконаний за типом звичайного, пересувного стола з деревини. В цілому виготовлення даної конструкції займе багато часу, при тому що він не зручний у користуванні в ліжку і його транспортування викликатиме певних незручностей;

• четвертий варіант виготовлений з деревини, стільниця виготовлена з фанери; дуже простий у виготовленні; позитивом є його уніфікованість і регулювання кута нахилу стільниці;

• п'ятий варіант також не складний у виготовлені. Зроблений з деревини, займає не багато місця, може бути використаний, як переносний столик. Негативом є відсутність стільниці, яку можна фіксувати під будь-яким кутом, вентилятора для охолодження;

• шостий варіант виконаний за типом конструкції під номером 5. Відмінністю є те, що стільниця в даній конструкції виготовлена з фанери, що суттєво впливає на вагу виробу і також опорядження конструкції.

Для більш кращого розгляду й аналізу конструкцій складаємо таблицю 2. Відповідність поставленим вимогам будемо відмічати знаком «+», невідповідність - знаком «-».

Таблиця І.2.1.

Аналіз підібраних конструкцій

Вимоги

Варіант

№1

№2

№3

№4

№5

№6

Мати надійну стійкість на плоскій поверхні

+

+

+

+

+

+

Зберігати свої початкові якості - бути надійною в експлуатації

+

+

+

+

+

+

Зручність у користуванні

+

+

-

+

+

+

Бути простою у виготовленні

-

+

-

+

+

+

Мати найпростіші з'єднання

-

+

+

+

+

+

Наявність елемента охолодження

+

-

-

-

-

-

Мати естетичний вигляд та оригінальність

+

+

+

-

+

+

Бути компактним

+

+

-

+

+

+

Наявність шухляди для дисків чи підставки

-

-

-

-

-

-

Можливість складання, фіксація в складеному і розкладеному положенні ніжок

-

+

-

-

+

+

Наявність регулюючої стільниці

+

+

-

+

-

-

Значення позначок: + - відмінно, прирівнюється 2 балам; - - нереалізоване, прирівнюється 0 балів

В даній таблиці продемонстровано наскільки досконалими є зразки, щодо поставлених нами вимог до проектованого виробу.

На наступному етапі нам необхідно оцінити всі плюси та мінуси, а також провести спостереження щодо запозичення елементів конструкцій. Для зручності виконання вказаної роботи складаємо таблицю 3, яка є результатом обмірковування думок конструктора.

Таблиця І.2.2.

Підрахунок балів, отриманих типовими столиками за поставленими

вимогами до власного проекту

Зразок №1	Зразок №2	Зразок №3	Зразок №4	Зразок №5	Зразок №6
14	16	8	14	16	16

Отже, результатом такого аналізу, для подальшої розробки нами було досліджено шість столиків для ноутбуків, а також вивчено технології їх виготовлення, що дало нам значний багаж знань для подальшого проектування власного проекту.
