4 Описание методики использования схемного редактора Schematic
4.1 Настройка опций p-cad Scphematic
4.1.1 Настройка в окне Configure
После запуска редактора схем P-CAD Schematic рекомендуется выбрать размер или формат листа схемы и настроить другие параметры в меню команд Options>Configure.
Сначала в графе Workspace Size основного диалогового окна (рисунок 4.1) выбирают один из стандартных форматов листа схемы в американской (А, В ... Е) или европейской (А4, АЗ ... А0) системах. Габаритные размеры выбранного пользователем (User) листа отображаются в строках Width (ширина) и Height (высота). В стандартных форматах длинная сторона листа располагается по горизонтали. Нестандартные размеры листа схемы устанавливаются нажатием кнопки User.
В графе Units выбирают систему единиц: mil — милы (1 мил = 0,001 дюйма = 0,0254 мм), mm — миллиметры, inch — дюймы. О текущей системе единиц можно судить по размерности ширины линий, указываемой на строке состояний внизу окна редактирования.
Режим ввода цепей и линий устанавливают в графе Orthogonal Modes: 90/90 Line-Line — ввод ортогональных линий, 45/90 Line-Line — ввод диагональных линий. При включении режима 90/90 Line-Line линии проводятся по осям координат или под произвольным углом, при включении режима 45/90 Line-Line — по диагоналям или под произвольным углом. Рекомендуется включить оба режима, тогда линии проводятся по осям координат или по диагоналям.
В нижней части меню в графе Zoom Factor указывают масштаб изменения изображения по командам Zoom. В графе Autopan (%DispIay) задают смещение окна изображения (панорамирование) при нажатии на одну из клавиш стрелок ( , , , ), когда курсор располагается на границе экрана (в процентах к размеру экрана, так, при Autopan = 50% экран смещается в указанном стрелкой направлении на половину своего размера).

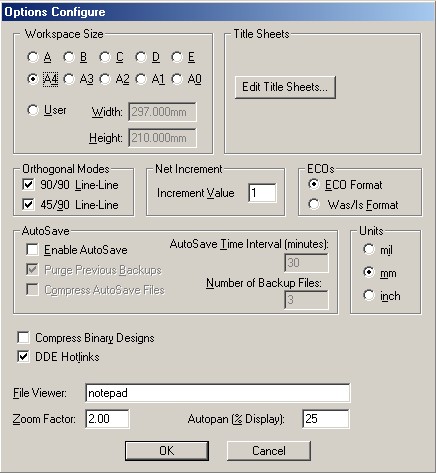

Рисунок 4.1 – Настройка конфигурации P-CAD Schematic
4.1.2 Настройка масштабной сетки
Шаг сетки устанавливают в меню Option>Grids. Нажатием на панель Add к списку шагов сетки добавляют новые значения. Текущее значение шага сетки выбирают курсором в списке Grids или, что более удобно, непосредственно на строке состояний (рекомендуется устанавливать 5 мм).
4.1.3 Настройка в окне Display
В меню Options>Display задают цвета различных объектов, стиль изображения шин и ряд других параметров (рисунок 4.2).
4.1.3.1 На закладке Colors в графе Item Colors устанавливают цвета следующих элементов схемы:
Wire — цепь;
Part — символ компонента;
Bus — шина (линия групповой связи);
Junction — точка соединения цепей;
Pin — вывод компонента;
Line — линия;
Polygon — полигон;
Text — текст;
Open End — незадействованный вывод компонента или цепи.
а) б)

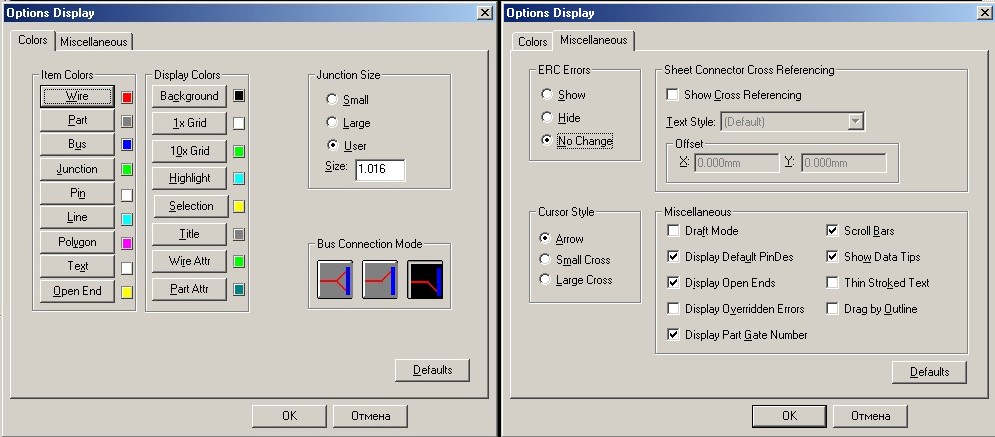

Рисунок 4.2 – Настройка параметров дисплея: закладки Colors (а)
и Miscellaneous (б)
4.1.3.2 В графе Display Colors указывают цвета вспомогательных элементов:
Background — фон;
IxGrid — обычная сетка;
lOxGrid — сетка с шагом, в 10 раз большим обычного;
Highlight — выделенный объект;
Selection — выбранный объект;
Title — форматка схемы;
Wire Attr — атрибуты цепей;
Part Attr — атрибуты компонентов.
Для изменения цвета какого-либо объекта следует нажать соответствующую клавишу и в открывшейся палитре выбрать нужный цвет.
4.1.3.3 В окне Bus Connection Mode указывают один из трех стилей изображения подсоединения цепей к шине.
4.1.3.4 В окне Junction Size выбирают размер точки электрического соединения цепей (точки «пайки»):
Small — малый (диаметр 20 мил или 0,5 мм);
Large — большой (диаметр 30 мил или 0,76 мм);
User — задаваемый пользователем (от 1 до 394 мил или от 0,025 мм до 10 мм).
4.1.3.5 На закладке Miscellaneous на поле ERC Errors выбираются параметры:
Show — разрешение вывода на схему маркеров ошибок ERC;
Hide — запрет вывода на схему маркеров ошибок ERC;
No Change — запрет изменения на схеме маркеров ошибок ERC.
4.1.3.6. На панели Cursor Style выбирают тип курсора:
Arrow — стрелка;
Small Cross — маленькое перекрестье;
Large Cross — большое перекрестье.
4.1.3.7 На панели Sheet Connector Cross Referencing устанавливаются параметры соединителей страниц.
4.1.3.8 На панели Miscellaneous задают разнообразные параметры:
Draft Mode — изображение контуров линий и полигонов (не заливая их краской);
Display Default PinDes — отображение на экране номеров выводов символов компонентов, заданных по умолчанию;
Display Open Ends — отображение неподсоединенных выводов или цепей;
Display Overridden Errors — отображение на экране перекрывающихся маркеров ошибок;
Display Part Gate Number — отображение на экране номеров секций компонентов;
Scroll Bars — размещение на экране линий прокрутки;
Show Data Tips — вывод подсказок на рабочем поле (они не выводятся при использовании курсора большого размера и при выполнении команды View>Snap to Grid);
Thin Stroke Text — установка тонких линий векторных шрифтов;
Drag by Outline — изображение символов компонентов линиями контура при их перемещении или копировании (для ускорения перечерчивания экрана).
Нажатие клавиши Defaults назначает всем параметрам значения по умолчанию, ОК — внесение изменений, Cancel — их отмена.
С помощью меню Options>Display можно любую информацию, например атрибуты компонентов (Part Attr), сделать невидимой — для этого ее нужно окрасить в цвет фона (Background).
