Мультивібратори на польових транзисторах

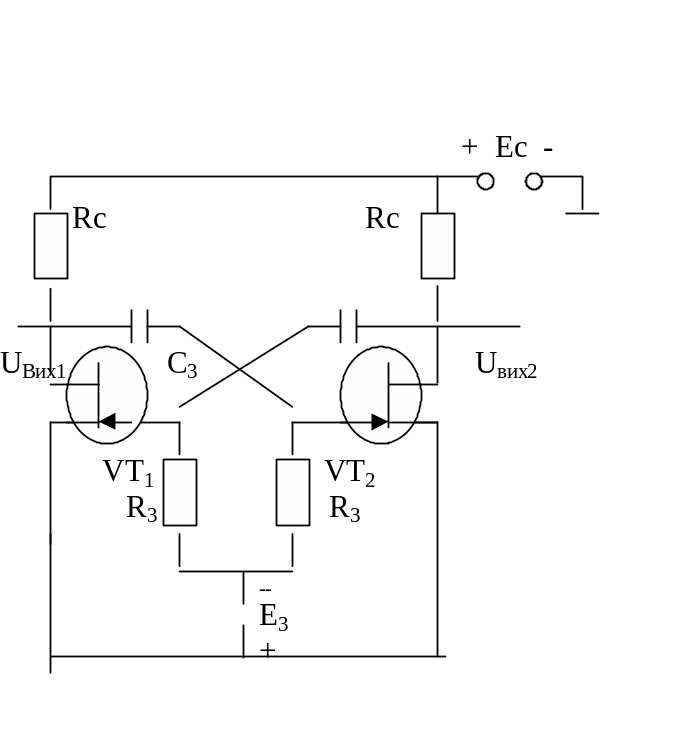

Мал. 154. Мультивібратор на

польових транзисторах .

керуючим р – n переходом з каналом n – типу.

Принцип роботи той, що й на, біполярних транзисторах.

Польові транзистори мають дуже велику вхідну напругу.

Завдяки цьому R₃ час задаючих ланцюгів м.б. обрано більших номіналів без помітної зміни режиму транзисторів, що дозволяє отримати періодичні коливання прямокутної форми в діапазоні дуже низьких частот.

Мультивібратори на операційних підсилювачах.

Автоколивальний режим у схемі забезпечується зворотним зв’язком, що охоплює ОП з його виходу на неінвертуючий вхід крізь поділювач R_1,R₃. Часозадаючий ланцюг С; R₂ – забезпечує процес переключення схеми з одного стійкого стану в інший.

В момент t_{1 =} t_n⁺ виконується рівність U_вх⁺ = U_вх^- та ОП входить у підсилювальний режим.

При цьому вихідна напруга дещо зменшується, а, відтак, зменшується через поділювач R₁ R₃ напруга U_вх⁺, що викликає подальше зменшення вихідної напруги.

Цей лавиноподібний регенеративний процес завершується тим, що U_вих стрибкоподібно досягає рівня U_вих^-  - U_н.п., а U_вх⁺ =  U_вих^- . Тепер конденсатор розряджається через резистор R₂ та вихід ОП і напруга на інверторному вході падає з тією ж постійною часу R₂ С, що й при заряді конденсатора, прагнучи до асимптотичного рівня U_вих^-.

В момент t = t₂, коли під час перезаряду напруга на конденсаторі (інверт. вході) зрівняється рівнем з напругою на інверт. вході, знову відбувається перекидання ОП.

Несиметричний мультивібратор на оп

Замість R₂ поставити

При цьому постійна часу

₂^´ = R₂^´C; та ₂^´´ = R₂ C для позитивного та негативного імпульсу.

Лекція №12

ІІ ч.

Мультивібратори на цифрових інтегральних схемах.

Використовуються в якості задаючих генераторів радіоелектронних пристроїв. Використовують елементи АБО–НІ, І–НІ. Їх з’єднують позитивним зворотним зв’язком через конденсатор. У схемі АБО– НІ всі входи об’єднують або заземлюють (крім одного ) для підключення часозадаючого конденсато можна об’єднати або підключити до джерела напруги (крім одного).

Мультивібратор на логічних елементах або–ні.

а) б)

Мал. 157. Схема мультивібратора на цифрових

інтегральних схемах (а) та

його часові діаграми (б).

При цьому С₁заряджується через вихідний опір ДД₁, та вхідний ДД₂. Конденсат С₂ заряджений раніше до рівня Е на виході закритого елементу ДД₂, буде розряджатися через вихідний опір елементу ДД₂ , джерело Е та резистор R₂. Коли U_вх1 досягне Uгр., за якого ДД₁ переходить в 0 (t = t₁), відбувається перекодування мультивібратора. С₂ заряджується, С₁ розряджається - ці процеси періодично повторюються.

Мультивібратори на логічних елементах і – ні.

При запиранні ДД₁ конденсатор С₂ заряджається через його вихідний опір та резистор R₂. При цьому напруга на його обкладках збільшується, а напруга на резисторі R₂, за рахунок зарядного струму цього конденсатора, зменшується. Якщо U_вх.> U_гр., логічний елемент ДД₂ підтримується відкритим.

а) б)

Мал. 158. Схема мультивібратора на логічних

елементах І-НІ (а) та його часові діаграми (б).

Одночасно конденсатор С₁ розряджається через вихідний опір логіч. елем. ДД₂ та діод VД₁ за рахунок розрядженого струму конденсатора С₁ менше U_гр. елемент ДД₁ утримується закритим. Коли напруга, що зменшується U_вх2 досягне рівня U_гр. (при t = t₁) елемент ДД₂ закриється, а ДД₁ відкриється (U_вх1 досягне низького рівня напруги – 0). При цьому відбувається лавиноподібний процес перекидання мультивібратора. По тому, починається заряд С₁ та заряд С₂. Процес періодично буде повторюватися.
