Лекция№9. Системы озелененных территорий города и пригородной зоны.

В теории и практике градостроительства озелененные территории всегда рассматривались в качестве важнейших элементов планировочной структуры города. Их размещение зависит от природно-ландшафтных и климатических особенностей территории; форма, крупность и связность - от орографии, расчлененности селитебных и других планировочных элементов города.

По размещению в системе расселения озелененные территории подразделяются на внутригородские и загородные за пределами городской застройки и вне административных границ города.

Система озелененных территорий города - это совокупность всех охраняемых и вновь создаваемых внутригородских и загородных открытых пространств в их архитектурно-планировочном единстве. Все эти архитектурно-планировочные композиции должны обеспечивать социально-функциональные потребности города.

Критериями оценки варианта озелененных территорий города служат:

1) равномерность распределения их по территории города, особенно по отношению их к жилым зонам, транспортная и пешеходная доступность;

2) непрерывность системы озеленения, которая обеспечивается планировочным объединением садов и парков бульварами, набережными, озелененными пешеходными аллеями;

3) комплексность организации внутригородских и загородных озелененных территорий, при которых объединяются внутригородские открытые пространства с пригородными лесопарками и лесами.

Формирование системы, наличие структурных элементов зависят от природной первоосновы, исторического развития и величины города.

В городах с центральным и периферийным размещением крупных массивов озелененных пространств можно проследить систему «зеленых колец», «зеленых пятен», «клиньев», «плавающую» в лесных массивах застройку; линейно-полосовые и комбинированные системы.

Система «зеленых пятен» отчетливо просматривается на застроенной территории Ленинграда, где из-за плотной застройки крупные парки размещаются изолированно друг от друга.

«Зеленые клинья» получили наиболее яркое отражение в генеральном плане Москвы, где парковые массивы с сохраненным естественным ландшафтом расчленяют городскую застройку и подходят к ядру городского центра. Вариантом этой системы можно считать создание водно-зеленых диаметров Киева, Свердловска, Минска.

Почти во всех крупных городах страны получают развитие парки на «пороге» города. ( В Ленинграде – на побережье Финского залива 2 парка общей площадью свыше 1000га.

Линейное размещение крупных парковых зон, предназначенных для повседневного отдыха, обеспечивает непрерывные связи жилых массивов с озелененными территориями.

В градостроительной практике получили большое распространение комбинированные системы озелененных территорий.

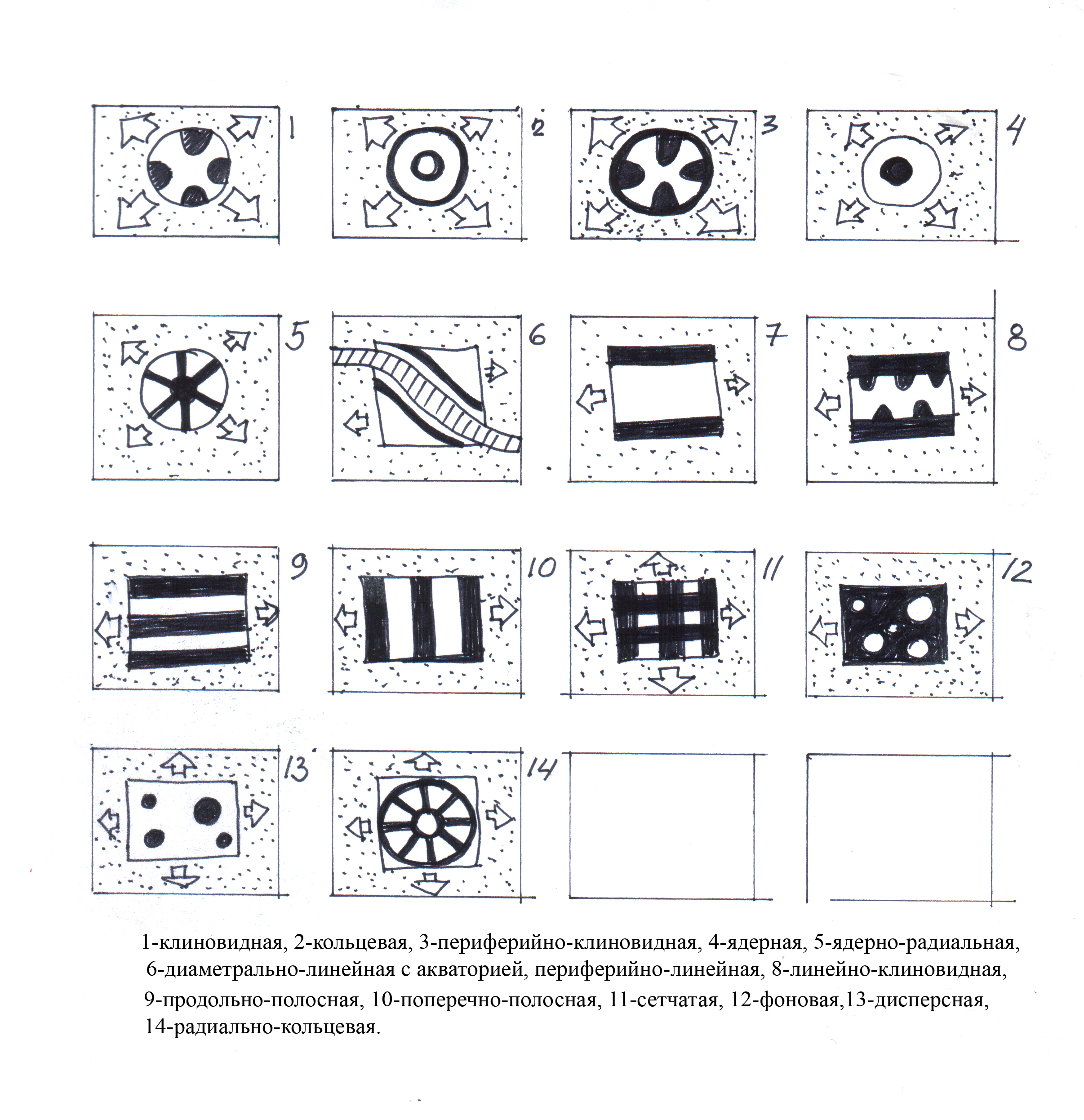

Существуют следующие теоретические модели размещения озелененных территорий городе: а)…….., б) ………., в) ………, г) …….., д) ……..:

А) городская застройка; Б) озелененные территории; В) пригородные зоны;

Г) направление развития города; Д) акватория.

"ИНЖЕНЕРНАЯ ПОДГОТОВКА ГОРОДСКИХ ТЕРРИТОРИЙ».

ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА ГОРОДСКИХ ТЕРРИТОРИЙ.

Поверхность городских территорий,даже при очень благоприятных рельефах местности,всегда требует некоторых приспособлений и улучшений, а иногда кардинальных изменений, с учетом требования строительства и дальнейшей эксплуатации среди обитания человека.

Основные задачи вертикальной планировки:

-Проведение анализа естественного рельефа при выборе участка под проектирование и строительство;

-Эффективное использование и, в случае необходимости, преобразование естественного рельефа;

-Высотное расположение уличной сети города, отвечающее по условиям продольного и поперечного рельефа требованиям движения.

НАПРИМЕР:

Для жилых улиц:

продольный = 80%о /промилей/

поперечный = 5%о - 25%о

-обеспечение целесообразной системы отвода поверхностных вод и городской канализации;

-создание благоприятных условий застройки;

-решение частных задач по» вертикальной планировке отдельных частей

города при строительстве отдельных зданий;

-максимальное сохранение поверхностного растительного слоя земли

/"золотой фонд" земли = 0,2м/

-получение благоприятного /нулевого/ баланса земляных работ, что снижает затраты по транспортировке земли при нехватке или излишке

Следовательно, можно сделать вывод:

вертикальная планировка территорий, как один из вопросов инженер­ной подготовки территории, представляет комплекс мероприятий и сооружений по обеспечению пригодности поверхности земли для градостроительного использования и создания оптимальных санитарно-гигиенических и микроклиматических условий с сохранением или улучше­нием окружающей среды.

Вертикальная планировка на сложном рельефе.

При решении вопросов вертикальной планировки не всегда приходит­ся иметь дело с площадками и территориями полностью готовыми н эксплуатации.

Преобразовывая рельефы под нужды строительства следует иметь в виду не только инженерные требования /благоприятные уклоны проездов и пешеходные дорожки, водоотвод и т.д./, но и эстетическую сторону архитектурно-планировочной композиции.

Наиболее ярко это просматривается при сложном рельефе. Посмотрим, как можно облагородить рельеф. При сложном рельефе используются:

I. откосы: простейший элемент в планировке,

крутизна откосов зависит от свойств грунта, геологических и гидро­геологических условий, высоты откоса. При откосах до 6 м крутизна принимается:

I : 1,5

при мелкозернистых песках:

1:2

при устойчивых полускальных и других подобных грунтах

I : I или I : 0,5

Чтобы не было размыва грунта откосов у подошвы делаются лотки- водоприемники и водоотводные трубы.

Поверхность откоса укрепляется посевом трав /многолетних, дёрнованием,

облицовкой бет., ж/б плиткой, природным камнем/.

ВИДЫ ОДЕРНОВКИ /УКРЕПЛЕНИЯ ОТКОСОВ/

Перила

Водосточная труба

1-плитка, 2-плитка с отверстиями, 3-одерновка

При высоте откоса больше 5м делают разделительные горизонтальные полосы шириной 2-2,5 м. (БЕРМЫ)

/БЕРМЫ/ 2-2,5м

Их можно использовать как прогулочные дорожки, аллеи.

^{2. Подпорные стенки:}

Их назначение:

-разделить участки рельефа с разными отметками;

-препятствовать обрушению грунта;

-эстетическая и художественная роль.,

Форма, высота, уклоны принимаются по расчету.

Подпорные стенки включает следующие конструктивные элементы: - фундамент; - «тело» стенки; - водоотвод. Фундамент - конструктивный элемент стенки, на котором укладывается «тело» стенки. Стенки высотой в I м требуют прочного фундамента. Глубина фундамента для такой стенки должна быть не менее 0,3 м. В зависимости от условий рельефа определяют угол скоса или наклона подпорной стенки по формуле

Если подпорная стенка основную нагрузку несет как декоративно- художественная, то ее решение может быть самым неожиданньм, замысловатым. Особенно этот прием используется в садово-парковом искусстве,а также и в городах, городских центрах и т.д.

Материал:

-Дерево хвойных пород /при небольшом перепаде высот /; -камень, кирпич; -ж/б и монолитный бетон»

i _{подп.стенки} = 1:10; 1:12;

_{Подпорные стенки могут быть вертикальными и наклонными}

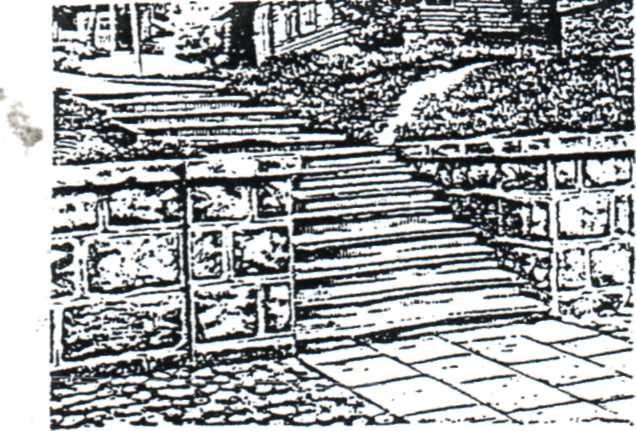

3. Лестницы:

Для связи участков с разными отметками в плоскости откосов в разрывах подпорных стенок устраивает лестницы. Уклон лестниц принимают не больше 1:3

высота ступени = 10-14- см.

ширина любая, но не меньше 0,25 м., зависит от назначения лестницы /парадная, главный вход, на пешеходной дорожке и т.д.

4. Пандус: наклонные сходы

Если i откоса менее 1:13 /8%/

Лестницы и пандусы устраивают с учетом оснозных путей движения пешеходов.

5. Серпантины: разновидность пандуса.

При крутом /очень / рельефе, как для транспорта , так и для пешеходов.

Нормальные уклоны приведены в таблице 1.

При разработке генеральных планов недооценка рельефа местности может привести к неоправданным удорожаниям строительства. Рельеф местности определяют геодезической съемкой и изображается условными линиями /горизонталями/. Такой чертеж называется подосновой.
