Упрощенное изображение болтового (а) и шпилечного (б) соединений
Соединение БОЛТОМ |
Соединение шпилькой |
||
|
Длина болта:
L = H1+Н2+Sшайбы+Нгайки+k
Где H1, Н2 – толщина соединяемых детали Sшайбы – толщина шайбы (Sшайбы = 0,15d); Нгайки – высота гайки (Hгайки = 0,8d) k – запас резьбы болта на выходе из гайки (k = 0,3d) |
|
Длина шпильки
L = H1+Sшайбы+Нгайки+k
Где H1 – толщина соединяемой детали Sшайбы – толщина шайбы (Sшайбы = 0,15d); Нгайки – высота гайки (Hгайки = 0,8d) k – запас резьбы болта на выходе из гайки (k = 0,3d) |
а |
б |
Соединение ВИНТОМ |
||
|
|
|
цилиндрической головкой ГОСТ 1491-80 |
Сполукруглой головкой ГОСТ 17473-80 |
С потайной головкой ГОСТ 17475-80 |
Длина винта: L = H3 + 2d + 6 - 3P Где H3 – толщина соединяемой детали, d – диаметр резьбы винта;, Р – шаг резьбы винта |
||
Ряд нормальных дли для болтов, шпилек и винтов: 10, 12, 14, 16(18), 20(22), 25, 30(32), 36(38), 40(42), 45, 50, 55, 60, 65, 70, 75, 80(85)…120 |
|

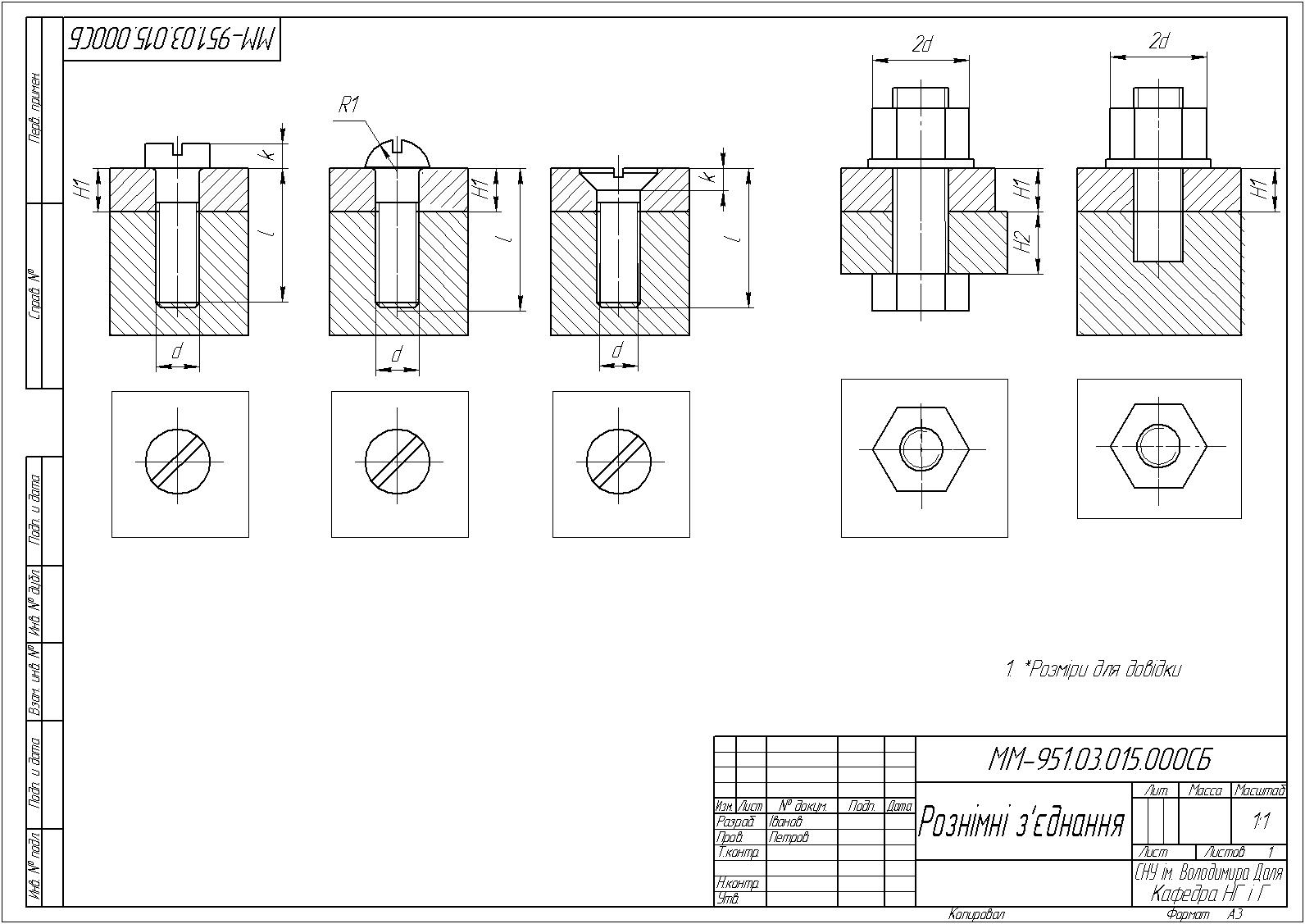

Рис. 10 Резьбовые соединения |
|

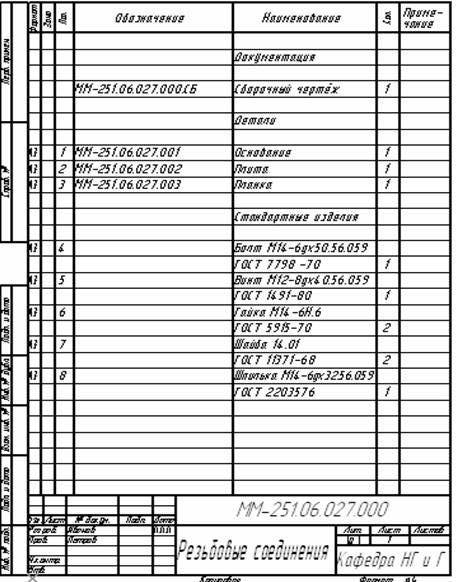

Рис. 11 Спецификация резьбового соединения |
Для выполнения задания принять шестигранную гайку нормальной точности исполнения 1 по ГОСТ 5915-70 , шайбу исполнения 1 по ГОСТ 11371-78 и болт с шестигранной головкой нормальной точности исполнения 1 по ГОСТ 7798-70, винт , шпилька (табл. 10). Все необходимые для соединений параметры крепежных изделий выбрать из указанных таблиц, а длину болта, винта, шпильки определить расчетным путем.
Длину болта определяем по формуле:
L=H+H1+Sшайбы+Нгайки+К |
где H и H1 – толщина соединяемых деталей,
Sшайбы – толщина шайбы,
Нгайки – высота гайки,
К – запас резьбы болта на выходе из гайки. Принять К=0.3d.
Полученное значение L следует округлить до ближайшего большего, предусмотренного ГОСТ 7798-70, и это округленное значение принять при выполнении чертежа.
Диаметр отверстия под болт в соединяемых деталях принять равным 1,1 d.
Выполнить чертеж соединения с предусмотренными ГОСТ 2.315-68 упрощениями.
Все необходимые для выполнения чертежа шпилечного соединения параметры крепежных изделий выбрать из указанных таблиц, а длину шпильки определить расчетным путем:
L= H1+Sшайбы+Hгайки+k,
где H1 – толщина соединяемой детали,
Sшайбы – толщина шайбы,
Нгайки – высота гайки,
К имеет тот же смысл, что и для болтового соединения, и принимается равным 0,3 d.
Полученное значение L округлить до ближайшего большего, предусмотренного ГОСТ 22032-76.
Длину ввинчиваемого конца шпильки L выбрать из табл.10.
Для расчета длины винта воспользуемся формулой
L= H2+2d+6-3P,
где H2 - толщина соединяемой детали,
d – диаметр резьбы винта;
P – шаг резьбы винта
Ряд нормальных длин для болтов, винтов, шпилек... 10, 12, 14, 16(18), 20(22), 25, 30(32), 36(38), 40(42), 45, 50, 55, 60, 65, 70, 75, 80(85)...120.
Структура обозначения крепежных деталей
Болт 2М12x1,5 – 6gx60.68С 02.29 ГОСТ 7798-70
Болт- наименование детали;
2 – исполнение;
М12 – символ метрической резьбы и диаметр;
1,5 – мелкий шаг;
6g – обозначение для допуска по ГОСТ 16093-81;
60 – длина;
68 – класс прочности по ГОСТ 1759-70;
C – указание о применении спокойной стали;
02 – обозначение вида покрытия по ГОСТ 1759-70;
29 – толщина покрытия в мкм по ГОСТ 9302-79;
ГОСТ... – номер стандарта на конструкцию и размеры.
Лист 9
ПОСТРОЕНИЕ ДЕТАЛИ ТИПА «ПЛАНКА»
В СИСТЕМЕ КОМПАС - ГРАФИК
Студенты выполняют один вариант на всю группу. Он представлен ниже в качестве образца выполнения.
Методические указания
1.Общие сведения
1.1. Запуск системы
Для того, чтобы начать работу с системой, щелкните мышью на ее пиктограмме в программной группе КОМПАС. т.е.:
Главное меню меню Программы меню КОМПАС 3D V7 команда КОМПАС 3D V7. После запуска КОМПАС 3D V7 автоматически восстанавливает состояние, имевшееся на момент завершения предыдущего сеанса работы (загруженные документы, размер и расположение окон и т.д.).
1.2. Создание нового документа
В зависимости от того, с каким видом документа необходимо работать, вы выбираете соответствующую кнопку. Каждый вновь созданный документ отображается на экране в новом окне.
Меню Файл меню Создать Команда Новый документЧертеж;
1.3. Открытие существующего документа
Если же документ был ранее сохранён под каким либо именем, вы можете открыть существующий файл следующим образом:
I способ: Меню Файл Команда Открыть;
II способ:
пиктограмма на панели управления:
;
III способ: с помощью горячих клавиш: <F3/Ctrl+O>.
1.4. Сохранение документов
Для того, чтобы сохранить вновь созданный документ, необходимо выполнить следующее:
I способ: Меню Файл Команда Сохранить;
II способ: пиктограмма на панели управления:;
III способ: с помощью горячих клавиш: <F2/Ctrl+S>.
1.5. Закрытие документов и завершение работы в КОМПАС 3D V7
Для закрытия документа, который не требуется больше для работы, необходимо:
Меню Файл Команда Закрыть;
Чтобы закончить сеанс работы с КОМПАС 3D V7: Меню Файл Команда Выход;
2. Создание чертежа детали типа «Планка»
Пример выполнения плоской детали типа Планка представлен на рис. рис.2.1.

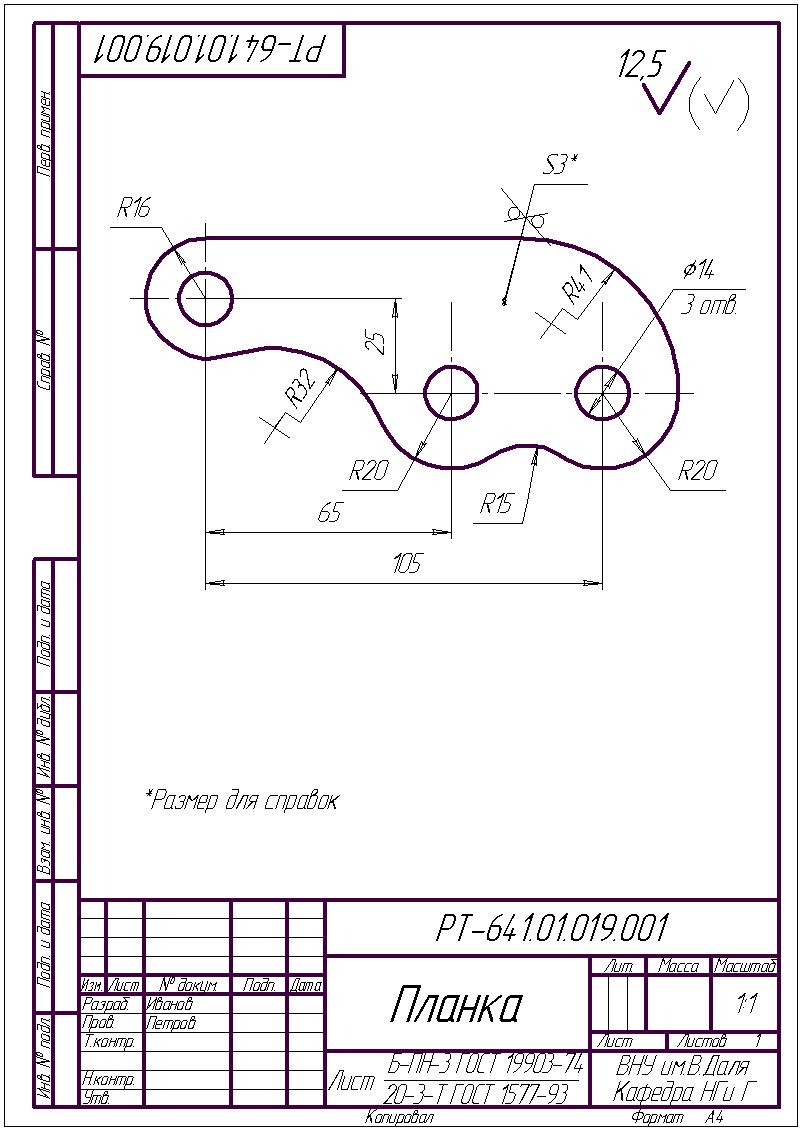

Рис.2.1. Чертеж Планки
2.1.Создание нового файла чертежа
Для создания нового файла конструкторского документа выполните следующее:
Откройте программу КОМПАС 3D V7.
Создайте новый документ:
Меню Файл меню СоздатьКоманда Чертеж.
Сохраните новый документ:
Меню Файл Команда Сохранить..
В появившемся на экране стандартном диалоге сохранения файлов введите имя файла: Планка и задайте путь для сохранения документа.
2.2. Разметка главного изображения
П
остроение
чертежа данной плоской детали начните
с разметки будущего изображения. Для
этого воспользуйтесь
командой
Ввод вспомогательной прямой
,
которая находится на панели Геометрия
(рис.2.2).
Рис.2.2. Расширенное меню кнопок Вспомогательный ввод прямой

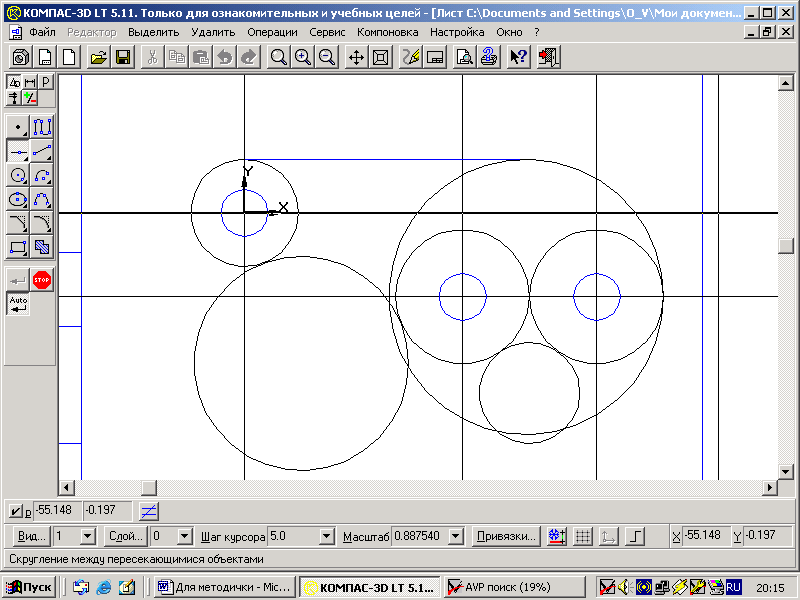

Из расширенного меню панели Геометрия (рис.2.2) вызовите команду Вспомогательная горизонтальная прямая , установите её примерно посередине поля формата чертежа и щелчком мыши зафиксируйте положение.
Далее, из этого же
меню выберите команду Вертикальная
прямая
и на расстоянии примерно 30мм от левой
вертикальной линии внутренней рамки
чертежа проведите вспомогательную
вертикальную прямую, щелчком мыши
зафиксировав ее положение.
Для построения параллельных горизонтальных и вертикальных прямых из расширенного меню панели Геометрия, выберите команду Параллельная прямая .
