МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ
ВОСТОЧНОУКРАИНСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ
имени Владимира ДАЛЯ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
И УЧЕБНЫЕ ЗАДАНИЯ
ПО ДИСЦИПЛИНЕ
«ИНЖЕНЕРНАЯ И КОМПЬЮТЕРНАЯ ГРАФИКА»
ЛУГАНСК 2007
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ
ВОСТОЧНОУКРАИНСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ
имени ВЛАДИМИРА ДАЛЯ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
И УЧЕБНЫЕ ЗАДАНИЯ
ПО ДИСЦИПЛИНЕ
«ИНЖЕНЕРНАЯ
И КОМПЬЮТЕРНАЯ ГРАФИКА»
ДЛЯ СТУДЕНТОВ, ИЗУЧАЮЩИХ ДИСЦИПЛИНУ 1 СЕМЕСТР
ВСЕХ ФОРМ ОБУЧЕНИЯ
УТВЕРЖДЕНО
на заседании кафедры
начертательной геометрии
и графики.
Протокол № от 2007 г.
ЛУГАНСК 2007
УДК 514.18(075.8)
Методические указания и учебные задания по ДИСЦИПЛИНЕ «ИНЖЕНЕРНАЯ И КОМПЬЮТЕРНАЯ ГРАФИКА» (для студентов, изучающих дисциплину 1 семестр (для всех форм обучения) / Сост.: Г.Я. Шаповалова, Т.Н. Чаплинская. – Луганск: Изд-во ВНУ, 2007 г. – 55 с.
Приведены варианты индивидуальных заданий. Даны объяснения с примерами поэтапного их решения.
Составители: Г.Я. Шаповалова, доц.
Т.Н. Чаплинская, асс.
Отв. за выпуск И.В. Малков, проф.
Рецензент Н.И. Покинтелица, доц.
Введение
Изучение инженерной графики необходимо для приобретения навыков и знаний, позволяющих составлять и читать технические чертежи, а также для развития пространственного воображения. Знания по построению изображения, решению проекционных задач, приобретенные в начертательной геометрии, правила составления и оформления чертежей, изученные в инженерной графике, находят широкое применение при разработке любых проектов и осуществлении их в натуре.
Основная форма работы студента – самостоятельное изучение материала по учебнику, учебным пособиям и другим официальным документам, а основная форма отчетности за усвоение пройденного материала – выполнение индивидуальных заданий, решение задач и аудиторных работ, сдача экзамена и зачетов.
Настоящие методические указания разработаны в соответствии с учебными планами специальностей и программами дисциплин.
При разработке данных методических указаний частично были использованы варианты из следующих методических указаний:
Методические указания и учебные задания по дисциплинам «Начертательная геометрия, инженерная и компьютерная графика», «Начертательная геометрия и инженерная графика» для студентов всех форм обучения. Составители: Шаповалова Г.Я., Ткаченко В.П., Тищенко Ю.А., Луганск ВНУ, 2003. -105 с.
Методические указания по компьютерной графике в системе КОМПАС 3Д. Составители: Бочарова И.А., Чаплинская Т.Н. Луганск ВНУ, 2006. – 40 с.
В методические указания по дисциплине «ИНЖЕНЕРНАЯ И КОМПЬЮТЕРНАЯ ГРАФИКА» вошли варианты индивидуальных заданий и методические указания к их выполнению.
В соответствии с учебными планами по инженерной графике предусматриваются лекции и практические занятия, самостоятельная работа включает в себя выполнение индивидуальных заданий в межсессионный период и экзамен.
В процессе изучения дисциплин студенты выполняют одно индивидуальное задание, которое состоит из 8 задач.
Все графические работы выполняются индивидуально строго по своему варианту. Номер варианта соответствует порядковому номеру списка студентов в журнале академической группы.

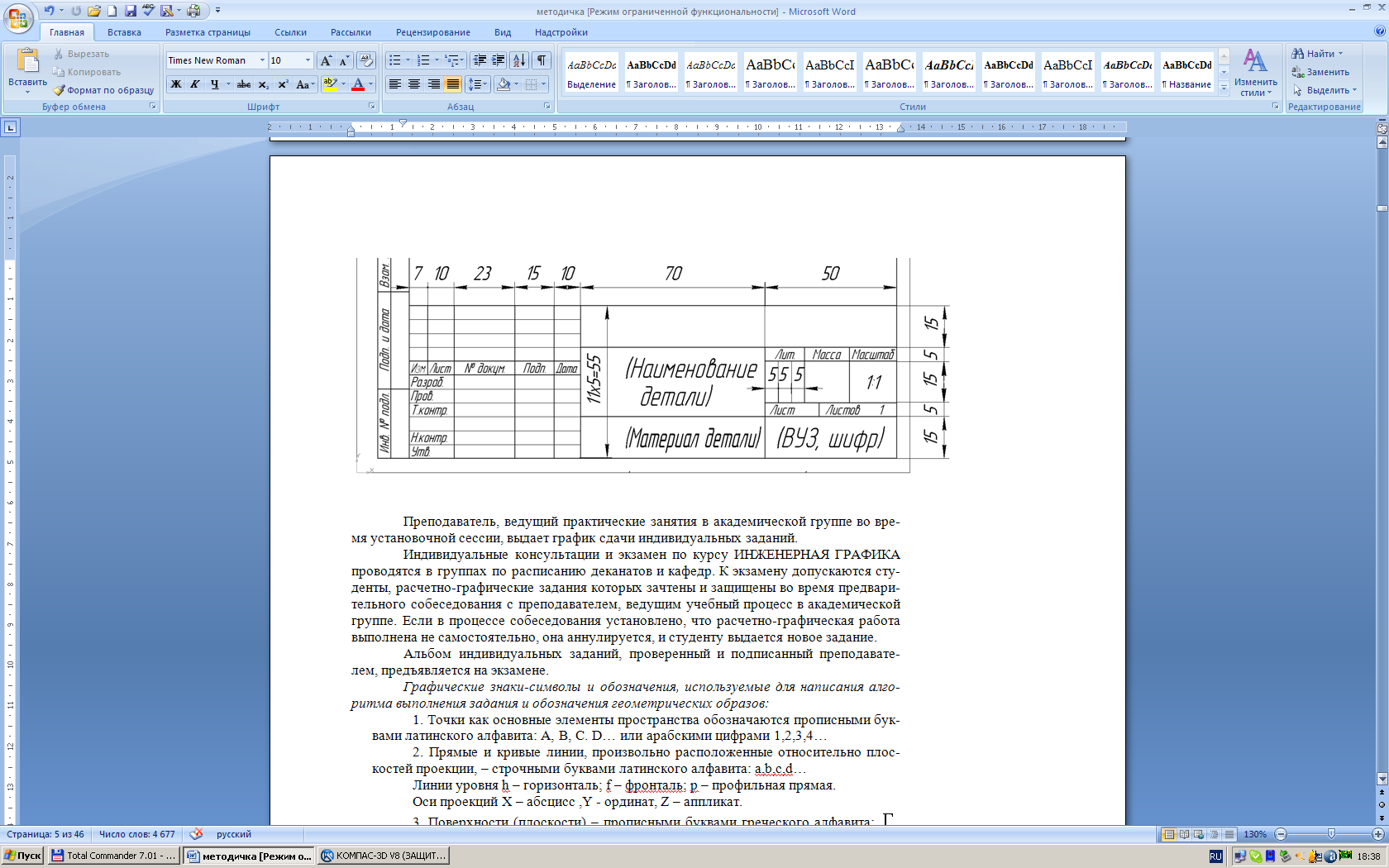

Каждая графическая работа выполняется карандашом на чертежной бумаге формата А3 или А4, все надписи необходимо выполнять стандартным шрифтом согласно ГОСТ 2.304-81. Поле чертежа ограничивается рамкой слева – 20 мм. От линии обреза листа с других трех сторон – 5 мм. В правом нижнем углу формата в плотную к рамке располагается основная надпись:
|
Рис. 1 |
Преподаватель, ведущий практические занятия в академической группе во время установочной сессии, выдает график сдачи индивидуальных заданий.
Индивидуальные консультации и экзамен по курсу ИНЖЕНЕРНАЯ ГРАФИКА проводятся в группах по расписанию деканатов и кафедр. К экзамену допускаются студенты, расчетно-графические задания которых зачтены и защищены во время предварительного собеседования с преподавателем, ведущим учебный процесс в академической группе. Если в процессе собеседования установлено, что расчетно-графическая работа выполнена не самостоятельно, она аннулируется, и студенту выдается новое задание.
Альбом индивидуальных заданий, проверенный и подписанный преподавателем, предъявляется на экзамене.
Графические знаки-символы и обозначения, используемые для написания алгоритма выполнения задания и обозначения геометрических образов:
1. Точки как основные элементы пространства обозначаются прописными буквами латинского алфавита: А, B, C. D… или арабскими цифрами 1,2,3,4…
2. Прямые и кривые линии, произвольно расположенные относительно плоскостей проекции, – строчными буквами латинского алфавита: a,b,c,d…
Линии уровня h – горизонталь; f – фронталь; p – профильная прямая.
Оси проекций X – абсцисс ,Y - ординат, Z – аппликат.
3. Поверхности
(плоскости) – прописными буквами
греческого алфавита:
,
,
,
Q
,
…
Плоскости проекций
– буквой
с добавлением подстрочного индекса:
–
горизонтальная,
–
фронтальная,
–
профильная.
4. Углы – строчными
буквами греческого алфавита:
5. Символы, обозначающие отношения между геометрическими фигурами.
- принадлежность
точки (элемента множества геометрической
фигуры);
- объединение
множеств или соединение двух точек;
- пересечение
множеств;
= - совпадение или результат операций;
~ - эквивалентность, равносильность;
┴ - перпендикулярность;
⁄⁄ - параллельность;
-
скрещиваемость.
