Устройство фундаментов
При устройстве фундаментов следует руководствоваться следующими нормативными документами: СНиП 2.02.01-83. Основания зданий и сооружений, СНиП 2.02.03-85. Свайные фундаменты, СНиП 3.02.01-87. Земляные сооружения, основания и фундаменты, СП: 50-102-2003. Проектирование и устройство свайных фундаментов, МГСН 2.07-97. Основания, фундаменты и подземные сооружения.
Фундаменты являются опорной частью здания и предназначены для передачи нагрузки от вышерасположенных конструкций на основание (грунт). От надежной работы фундаментов в большой степени зависят эксплуатационные качества здания, его капитальность и долговечность. Конструкции, материал и глубина заложения фундаментов зависят от величины и характера действующих на фундамент нагрузок, от капитальности и конструктивных особенностей здания (наличия подвала, фундаментов примыкающих сооружений и т. п.), а также от природных условий строительной площадки (глубины промерзания грунтов, характера их залегания, наличия грунтовых вод и др.).
Подошва фундамента должна находиться ниже глубины промерзания грунта, при этом для супесей и песков мелких и пылеватых нормативные глубины промерзания принимаются с коэффициентом 1,2.
Фундаменты внутренних стен, колонн и других частей в отапливаемых зданиях при отсутствии подвалов закладывают на меньшую глубину, но не менее 0,5 м от поверхности земли, при непременном предохранении их от промерзания в период строительства.
Если уровень грунтовых вод высок и их захватывает глубина промерзания, выбирают один из вариантов:
учесть этот фактор при выборе надежного варианта фундамента, не считаясь с увеличением сметы на строительство;
провести работы, если это возможно, для гарантированного понижения уровня грунтовых вод.
Устройство фундаментов на водоносных песчаных или супесчаных грунтах со свободным горизонтом воды выше отметки подошвы должно сопровождаться понижением уровня грунтовых вод до отметки на 0,5 м ниже дна котлована.
В зависимости от формы и способа опирания на грунт фундаменты подразделяют на столбчатые, свайные, ленточные и плитные. Фундаменты могут сооружаться из готовых сборных бетонных и железобетонных изделий, из монолитного бетона и железобетона, комбинированные — сборно-монолитные, а при наличии камня — бутобетонные. Для изготовления столбчатых фундаментов используются кирпич, железобетонные, металлические и асбестоцементные столбы и трубы, а для свайных фундаментов — готовые забивные железобетонные сваи или набивные и буронабивные сваи, изготавливаемые путем заполнения бетонной смесью выработанной (пробуренной) в грунте скважины.
Виды фундаментов

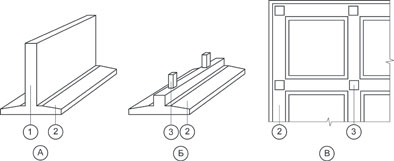

Ленточные фундаменты чаще всего выполняют под стены зданий (А), иногда для придания большей жесткости и обеспечения выравнивания осадки сооружения используют под колонны в виде одиночных (Б) или перекрестных (В) лент . Уменьшения давления по подошве фундаментов данного типа можно добиться только за счет увеличения размеров в поперечном направлении.
|
1 - Стена 2 - Фундаментная подушка 3 - Колонна |
Отдельные фундаменты обычно устраивают под колонны каркасных зданий (А), иногда применяют и под стены бескаркасных сооружений (столбчатые фундаменты) (Б), если в основании залегают надежные грунты и нагрузка на фундаменты не велика. Отдельные фундаменты под колонны используют в случаях, когда неравномерности осадок не превышают предельно допустимых значений, поскольку такие фундаменты не оказывают существенного влияния на жесткость зданий и не способны выравнивать осадки. Изменять давление в основании этих фундаментов можно, варьируя длину и ширину подошвы.
|
1 - Фундаментная балка 2 - Бетонный или каменный столб 3 - Стена 4 - Подушка |
Сплошные фундаменты выполняют, как правило, под всем зданием или сооружением в виде сплошных железобетонных плит. Их можно располагать под стены или колонны (А). В некоторых случаях для создания большей жесткости сплошной фундамент возводят в плитно-балочном варианте (Б). Существуют и другие конструктивные решения сплошных фундаментов; они могут быть коробчатыми (В), а также в виде цилиндрических оболочек (Г) или оболочек двоякой кривизны (Д).
|
|
Сплошные фундаменты, работая на изгиб, выравнивают осадки в двух взаимно перпендикулярных направлениях, обеспечивая совместную работу основания и всего здания. Наибольшей жесткостью обладают коробчатые фундаменты, которые используют в зданиях, передающих на основание неравномерно распределенные нагрузки значительной интенсивности.
Массивные фундаменты выполняют в виде сплошного жесткого массива под все сооружение. Фундаменты данного типа используют при строительстве дымовых труб, доменных печей, опор мостов, мачтовых сооружений, отличительной особенностью которых являются относительно небольшие размеры в плане по сравнению с сооружением, при значительных вертикальных и горизонтальных нагрузках, передаваемых на основание.
