2.2 Графическая работа «разрезы».
Цель. Научиться, по двум данным видам, строить третий и выполнять необходимые простые разрезы.
Содержание работы. По двум данным видам предмета построить его вид слева. На месте главного вида и вида слева выполнить необходимые простые разрезы. Нанести размеры. М 1:1, формат А3.
Варианты заданий представлены в приложении 1, образец работы – на рисунке 13.
Рекомендации по выполнению. Познакомиться с содержанием ГОСТ 2.305-2008. Выполнение рекомендуется начать с построения профильной проекции. Далее необходимо выполнить фронтальный и профильный разрезы.
Разрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и то, что расположено за ней.
В зависимости от положения секущих плоскостей разрезы разделяются на:
Горизонтальные (секущая плоскость параллельна горизонтальной плоскости проекций);
Вертикальные (секущая плоскость перпендикулярна горизонтальной плоскости проекций);
Наклонные (секущая плоскость не параллельна ни одной из плоскостей проекций).
Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций.
В зависимости от числа секущих плоскостей разрезы разделяются на простые – при одной секущей плоскости и сложные – при нескольких секущих плоскостях.
Если секущие плоскости разреза направлены вдоль длины или высоты предмета, разрезы называются продольными, если секущие плоскости перпендикулярны длине или высоте предмета – поперечными.
Располагать разрез можно в любом месте чертежа.
Горизонтальные, фронтальные и профильные разрезы можно располагать на месте соответствующих основных видов.
Для симметричных деталей рекомендуется соединять вид с разрезом, разделительной линией в этом случае служит осевая линия. Если с осью изображения детали совпадает проекция какого либо ребра призмы, то вид от разреза отделяется волнистой линией, как на рисунке 12.
Вид детали изображается слева от оси, а разрез – справа. На изображении выполняются только линии видимого контура.
|

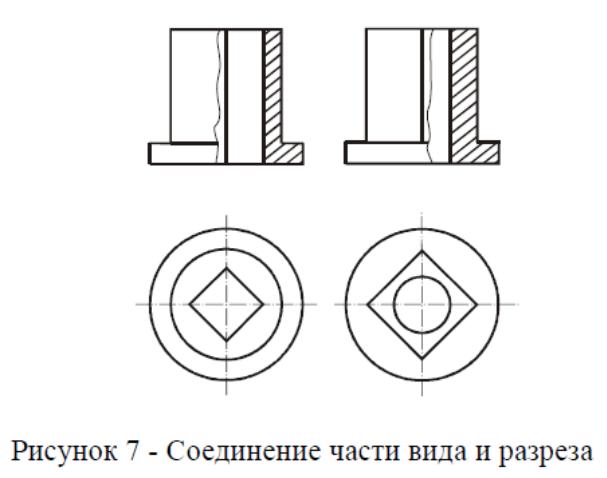

Рисунок 12. – Соединение части вида и разреза. |
|

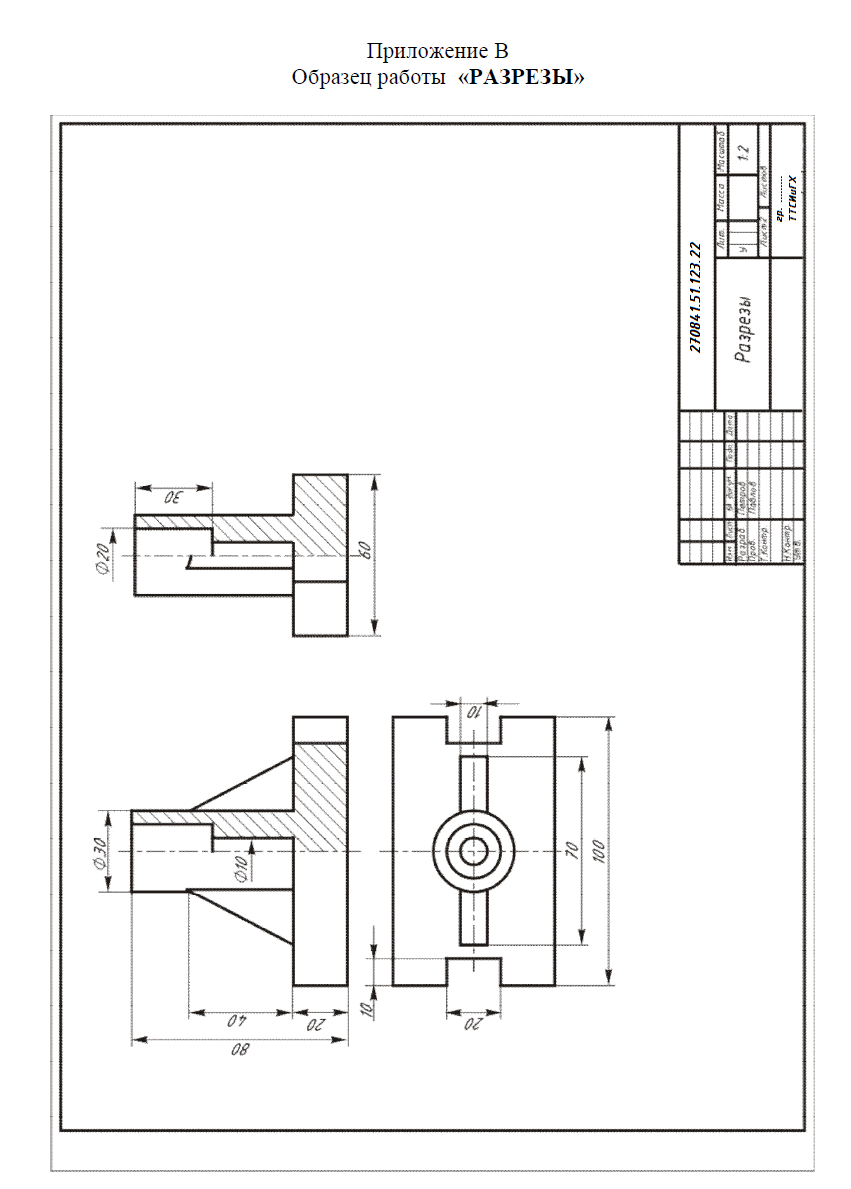

Образец работы – «РАЗРЕЗЫ» Рисунок 13. |
2.3 Графическая работа «аксонометрия».
Цель. Научиться по ортогональным проекциям строить аксонометрию детали с вырезом.
Содержание работы. По чертежу «РАЗРЕЗЫ» выполнить изометрию детали с вырезом ее передней четверти. В правом верхнем углу вычертить оси изометрии и дать направление штриховки в трех плоскостях проекций. М 1:2, формат А3. Образец представлен на рисунке 19.
Рекомендации по выполнению. Изучить ГОСТ 2.317-69. Построить оси изометрии, рисунок 14. За начало координат можно взять центр верхнего основания детали.
|

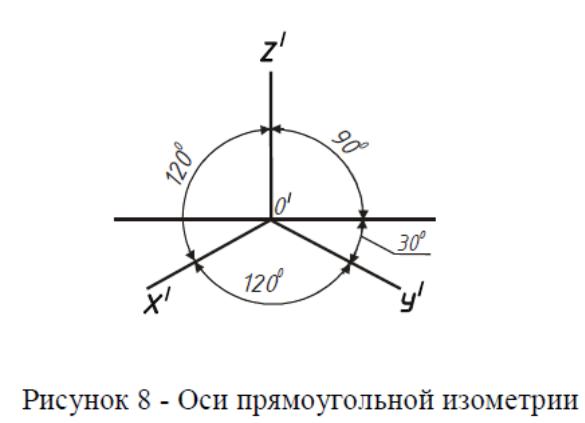

Рисунок 14. – Оси прямоугольной изометрии. |
Проекцией окружности в аксонометрии является эллипс, который в целях облегчения построений может быть заменен овалом, состоящим из дуг окружностей, проведенных циркулем из четырех центров. Порядок построения овала представлен на рисунке 15.
|

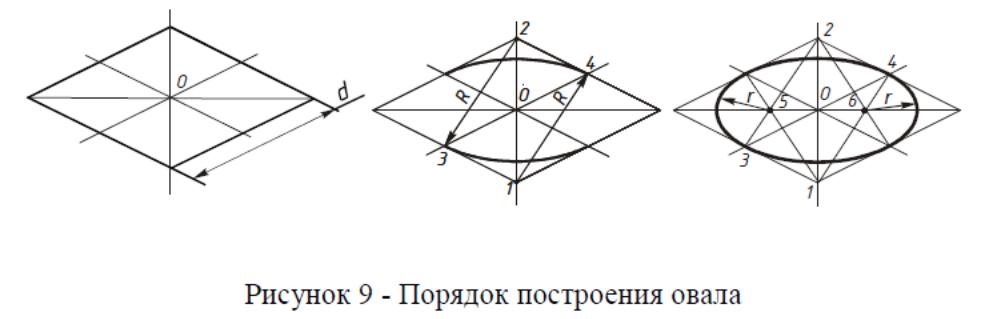

Рисунок 15. – Порядок построения овала. |
|

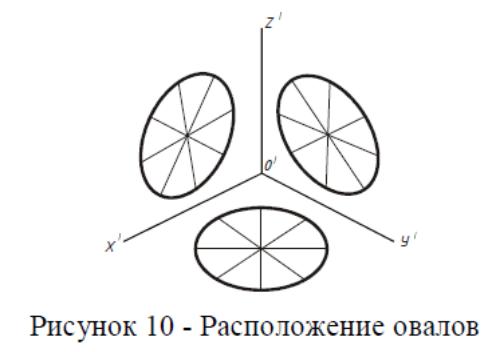

Рисунок 16. – Расположение овалов. |
Сначала строится ромб, сторона которого равна диаметру заданной окружности, затем из точек 1 и 2 циркулем проводятся большие дуги овалов, далее определяются центры малых дуг (5 и 6), из которых циркулем и строятся эти дуги.
На рисунке 16 показано расположение осей овалов в различных плоскостях проекций.
Построение рекомендуется вести с верхнего основания предмета, которое может представлять собой сочетание концентрических окружностей или окружности и многоугольника.
Построение изометрии многоугольника осуществляется через построение его вершин, при этом начало координат лучше расположить в центр фигуры, как на рисунке 17.
|
Рисунок 17. – Изометрия шестиугольника. |
Разрезы в аксонометрии выполняются независимо от разрезов на ортогональных проекциях, рисунок 18.
Порядок выполнения изометрии с вырезом следующий:
а) строится изометрия предмета;
б) намечаются плоскости выреза;
в) передняя часть удаляется;
г) плоскости разрезов штрихуются.
а)
|
б)
|
в)
|
г)
|

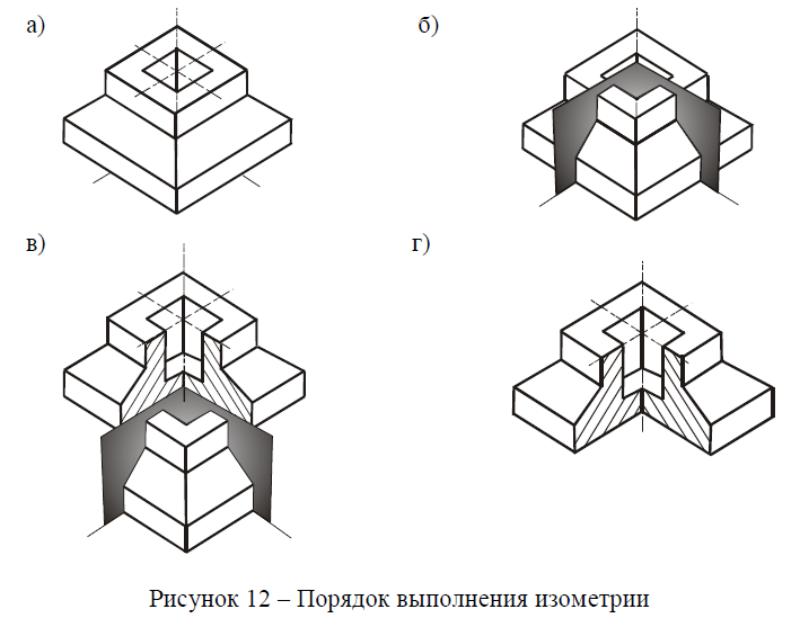

Рисунок 18. – Порядок выполнения изометрии. |
|
Ребра жесткости, попавшие в продольный разрез, изображаются в аксонометрии заштрихованными.
Вопросы для самопроверки
1. Чем отличается сечение от разреза?
2. Сколько плоскостей требуется для выполнения сложного разреза?
3. Какие существуют виды вертикальных разрезов?
4. В каких случаях сечения не обозначаются?
|

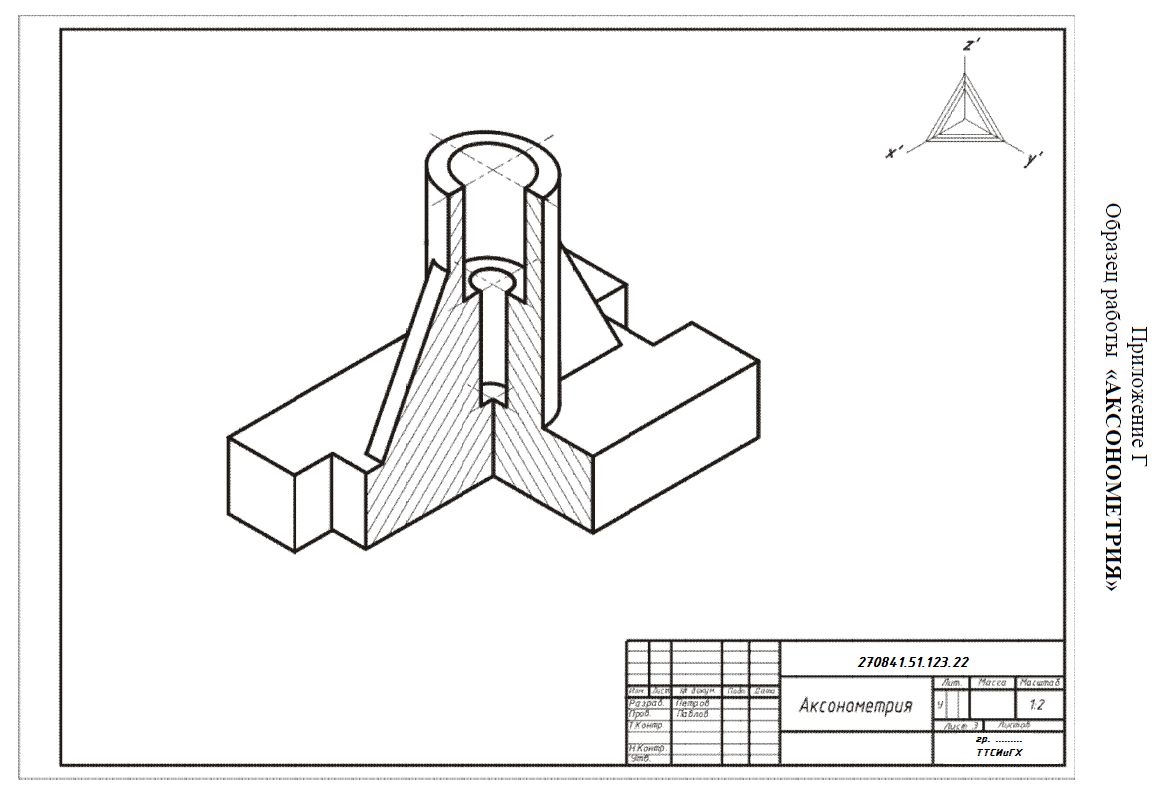

Образец работы «АКСОНОМЕТРИЯ» Рисунок 19. |
