Классификация Триггеров
Триггер - устройство, имеющее два устойчивых состояния, называют триггером. Он имеет два выхода, один из них называют прямым, а другой — инверсным. Потенциалы на них взаимно инвертированы: лог. 1 на одном выходе соответствует лог. 0 на другом. С приходом переключающих (запускающих) сигналов переход триггера из одного состояния в другое происходит лавинообразно, и потенциалы на выходах меняются на противоположные.

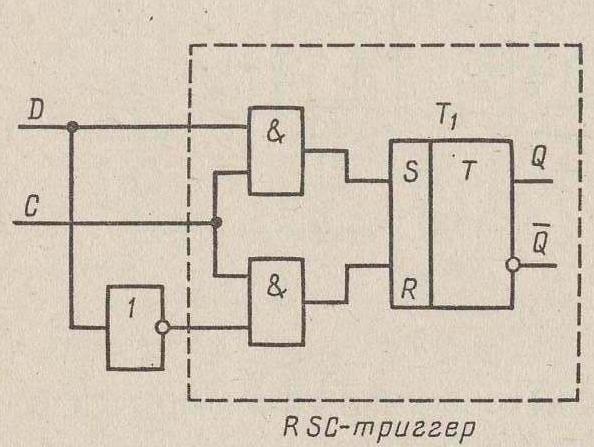

D триггер на ИМС
D триггер имеет один информационный D вход и тактовый С вход. Он состоит из синхронного RS триггера, Дополненного инвертором. Так как информация поступает но одной шине на D вход, то явление гонок тут исключено. Это позволяет использовать D триггер в быстродействующих цифровых схемах.

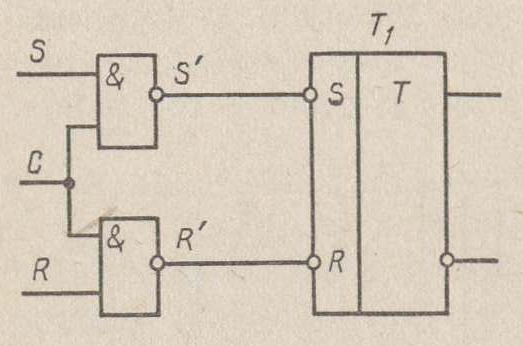

Синхронный RS-триггер
Синхронный RS-триггер. На входы логического элемента сигналы не всегда поступают одновременно, т.к. перед этим могут проходить через разное число узлов, не обладающих к тому же одинаковой задержкой. Это явление называется состязаниями или гонками. Последствия гонок можно устранить временным стробированием, когда на элемент кроме информационных сигналов подаются тактирующие(синхронизирующие) импульсы, к моменту прихода которых информационные сигналы заведомо успевают установится на входах.

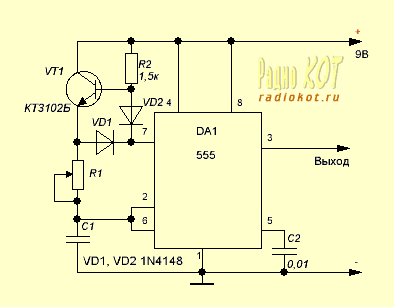

Триггер Шмитта на ИМС
Интегральные Триггеры Шмидта повторяют принципиальные особенности подобных триггеров на дискретных компонентах; одна связь плеч коллекторно–базовая, другая – эмиттерная. Триггеры Шмидта выпускаются соответственной промышленностью в виде ИМС. Триггеры Шмидта в основном используются как пороговые устройства и для формирования прямоугольных импульсов из напряжения произвольной формы
JK триггер на ИМС
JK триггер имеет информационные входы J и K, которые по своему влиянию аналогичны входам S и R тактируемого RSC триггера.
На рисунке изображена схема JK триггера. Она отличается от схемы T триггера элементами Э1 и Э2 входной логики первой ступени: для создания информационных входов J и K они выбраны трёхвходовыми. Переключающий вход C динамичный.

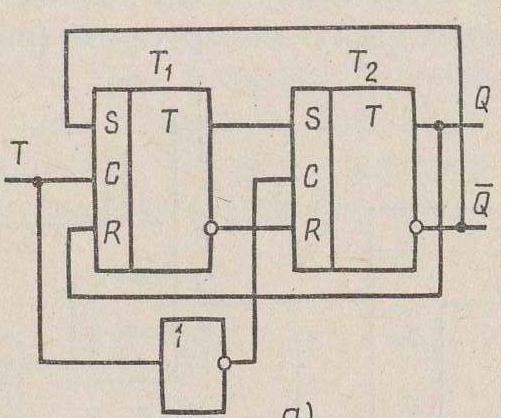

Т триггер на ИМС
Триггер со счётным запуском должен переключаться каждым импульсом на счётном входе Т.
Т триггер можно выполнить на базе RSC триггера, если перед приходом каждого тактового импульса иметь на информационных входах Q и nQ. Такими потенциалами до переключения обладают соответственно выходы Q и nQ, т.к. в результате переключения выходы любого триггера по существу обмениваются потенциалами. Поэтому переключение каждым счётным импульсом будет обеспечено, если выход nQ соединить S входом, а выход Q с R входом.

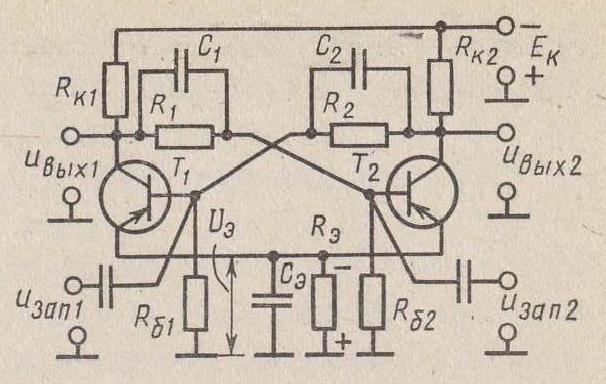

Симметричный триггер с автоматическим смещением
Триггер имеет два выхода. Потенциалы на них независимо инвертированы: высокий потенциал на одном выходе соответствует низкому потенциалу на другом. Один выход называют основным, другой инверсным.
О состоянии триггера судят по состоянию основного выхода. Если на нем установился потенциал, кодируемый логической единицей , то говорят, что триггер находится в состоянии единицы и часто обозначают это как Q=1

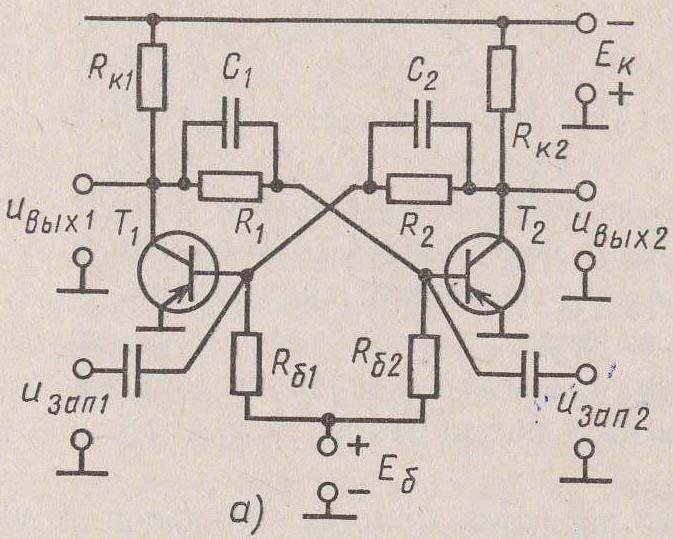

Симметричный триггер в внешним смещением
Схема этого триггера содержит два резистивных усилительных каскада на транзисторных ключах; выход каждого из них связан с входом другого резистивным делителем.
Легко установить что при двух отпёртых транзисторах с схеме имеется положительная обратная связь, которая в сочетании с усилительными свойствами каскадов обеспечивает лавинное протекание процессов.

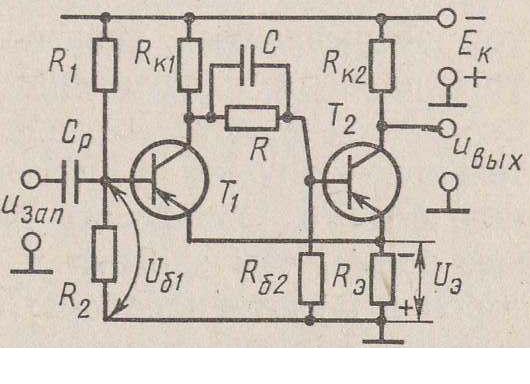

Триггер Шмитта на транзисторах
В этой схеме перепады напряжения с левого плеча на правое передаются , как обычно, через делитель , а с правого на левое плечо через общий резистор конденсатором нельзя; в противном случае напряжение на Rэ не сможет быстро изменяться. Конденсатор С является ускоряющим.Делитель R1 R2 обеспечивает необходимый режим работы транзистора Т1.

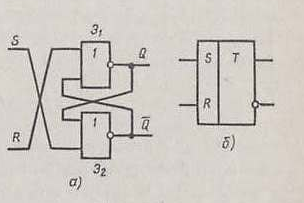

Асинхронный RS триггер
Асинхронный RS-триггер – простейший интегральный триггер, применяющийся самостоятельно, а также входящий в состав более сложных интегральных триггеров в качестве запоминающей ячейки
