Порядок выполнения работы
Для дифференцирующей цепи:
а). Построить АЧХ и ФЧХ:
Загрузить программу Multisim;
Вычислить значение fн для дифференцирующей цепи;
В окне программы составить схему, изображенную на рисунке 1.
Подключить к схеме импульсный генератор и выставить соответствующие параметры.

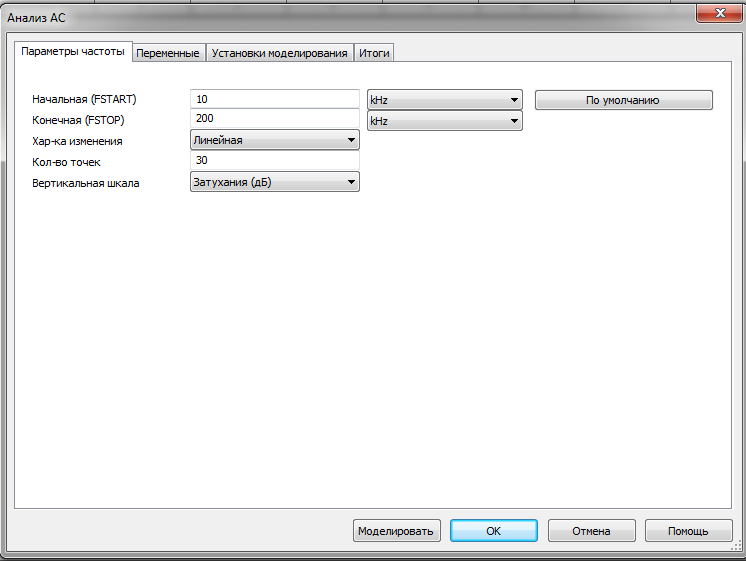

Включить режим моделирования для АЧХ и ФЧХ: Моделирование / Вид анализа / Режим АС:

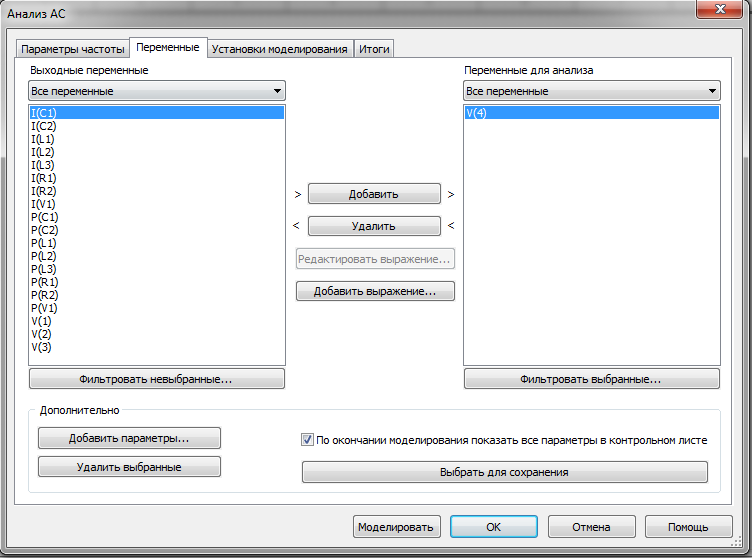

На вкладке Переменные для анализа выберем напряжение на сопротивлении R:

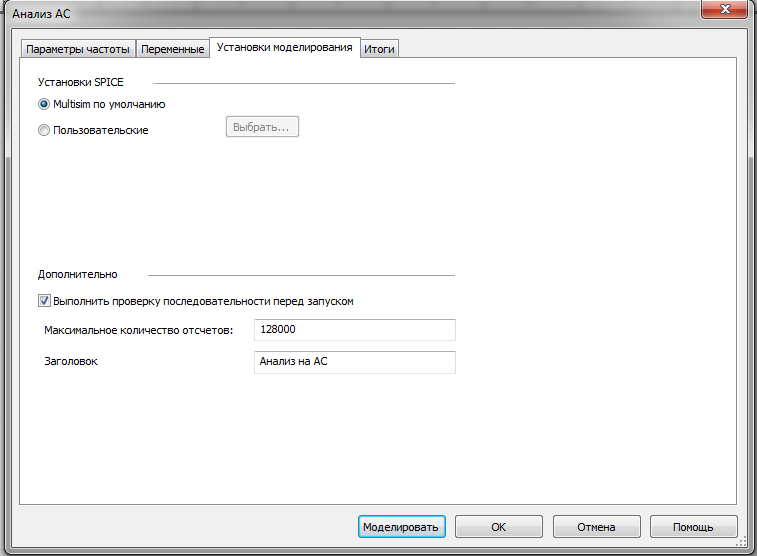

Значения параметров на вкладке Установки моделирования оставить по умолчанию:

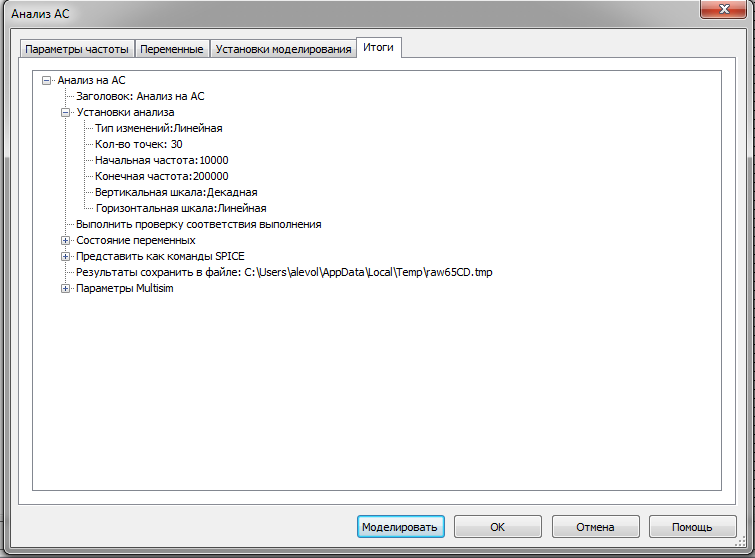

Во вкладке Итоги сведены все установки моделирования:
Запустить процесс моделирования и получить графические зависимости АЧХ и ФЧХ.
б). Исследовать реакцию дифференцирующей цепи на воздействие импульсного сигнала:

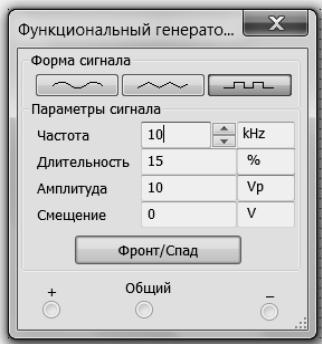

Подключить источник импульсных колебаний:
Установить значения потенциала для модели входного импульсного генератора Up = 5…20 В и длительности его импульса вх = 10…50 % согласно рисунку 2.
Рис. 2. Форма входного сигнала от генератора (вх).
Задав значения параметров элементов: R и C рассчитать постоянную времени дифференцирующей цепи (RC), а так же вычислить и установить необходимую частоту генератора: Fг = 1/RC.
Подать сигнал от импульсного генератора на вход схемы.
При помощи графического анализатора произвести наблюдение выходного сигнала.
Не меняя параметров импульсного генератора, произвести исследование сигнала на выходе дифференциальной цепи для следующих соотношений:
RC /вх = 1
RC /вх = 0,1
RC /вх = 0,01
RC /вх = 0,001
Результаты наблюдения занести в отчет.
Предложить варианты применения данной схемы в различных системах управления.
в). Построить АЧХ и ФЧХ интегрирующей цепи (аналогично п. а)
г). Исследовать реакцию интегрирующей цепи на воздействие импульсного сигнала (аналогично п. б).
Варианты задания:
Таблица 1а
|
Вариант |
||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
R, кОм |
1;3;0,5 |
5;2;7 |
1;0,6;5 |
6;3;0,4 |
4,7;8;3 |
0,6;2;7 |
8;0,5;7 |
7,5;9;2 |
1;0,6;5 |
С, мкф |
0,08 |
0,04 |
0,03 |
0,05 |
0,015 |
0,48 |
0,08 |
0,003 |
0,018 |
Таблица 1б
|
Вариант |
||||||||
|
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
R1, кОм |
8;0,5;7 |
5;2;7 |
4,7;8;3 |
8;0,5;7 |
1;7,3;8 |
2;0,7;3 |
6;3;9,1 |
9;4;2 |
1;7,3;8 |
С, мкф |
0,04 |
0,001 |
0,003 |
0,02 |
0,01 |
0,005 |
0,002 |
0,001 |
0003 |
Таблица 1в
|
Вариант |
||||||||
|
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
R1, кОм |
4,7;8;3 |
1;0,6;5 |
9;4;2 |
0,6;2;7 |
2;0,7;3 |
1;7,3;8 |
7,5;9;2 |
2,2;5;3 |
4,7;8;3 |
С, мкф |
0,005 |
0,04 |
0,004 |
0,002 |
0,008 |
0,003 |
0,002 |
0,005 |
0,5 |
