Построение циклограммы разноритмичного и кратноритмичного потока
Разноритмичный поток – это поток, в котором все составляющие потоки не имеют постоянного ритма вследствие неоднородности зданий и сооружений и неравенства темпов составляющих потоков
Кратноритмичный поток – разновидность равноритмичного потока, в котором все составляющие потоки имеют не равные, но кратные ритмы.
Пример 2. Построить циклограмму разноритмичного объектного потока по следующим данным:
количество зданий (захваток) – 4;
ритмы потоков по захваткам (для удобства пользования исходными данными можно составить таблицу (матрицу) с захватками по вертикали и потоками по горизонтали):
Захватки |
Потоки (бригады) |
|||
а |
б |
в |
г |
|
I |
4 |
8 |
3 |
6 |
II |
4 |
8 |
3 |
6 |
III |
4 |
8 |
3 |
6 |
IV |
4 |
8 |
3 |
6 |
количество рабочих по бригадам:
работы нулевого цикла – 8 человек,
общестроительные работы – 10 человек,
ввод водопровода и монтаж стояков – 6 человек,
отделочные работы – 9 человек,
разводка по квартирам – 8 человек,
монтаж санитарно-технических
приборов – 8 человек.
Решение. Прежде чем построить циклограмму разноритмичного объектного потока, необходимо определиться с видами потоков. Если ритм последующего потока больше ритма предыдущего потока, потоки расходящиеся, и наоборот, если ритм последующего потока меньше ритма предыдущего потока, потоки сходящиеся.
В первом случае, когда потоки расходящиеся (потоки а и б, в и г. рисунок 3), циклограмма следующего потока строится снизу, с первой захватки, с соблюдением правила начала последующей работы, т.е. начинается после окончания работы на первой захватке.

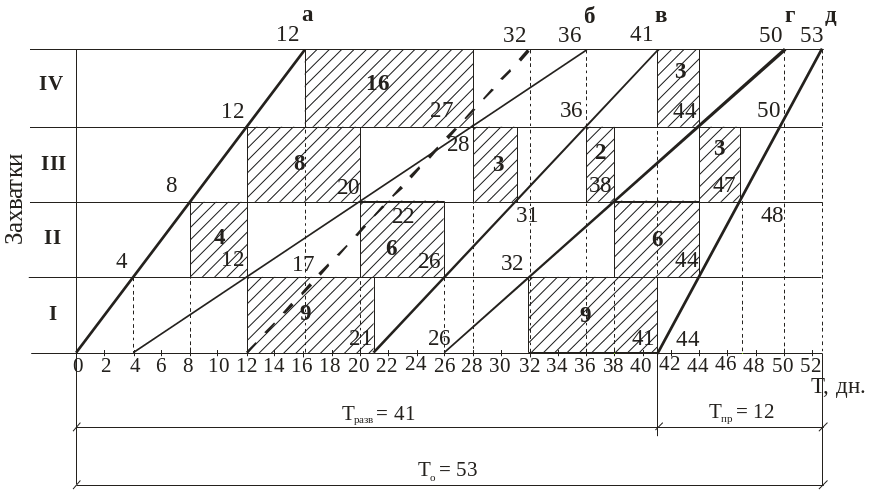

Рисунок 3 – Циклограмма разноритмичного потока

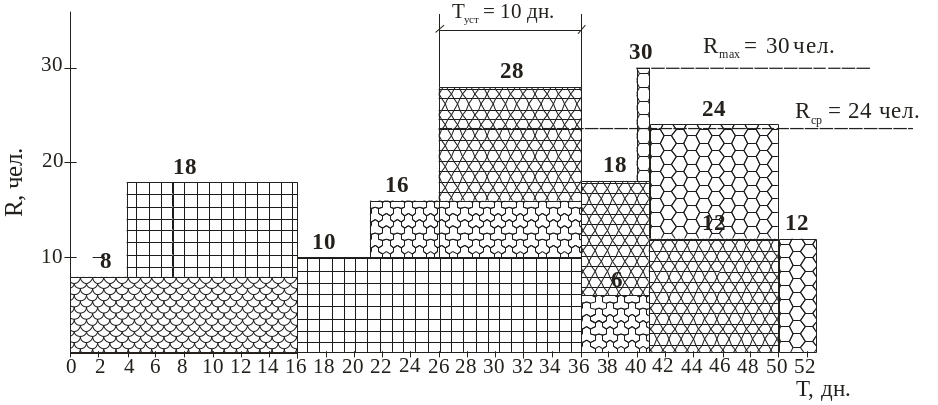

Рисунок 4 – График потока рабочих
Во втором случае, когда потоки сходящиеся (потоки б и в, г и д, рисунок 3), циклограмма следующего потока строится сверху, с последней захватки – сначала откладывается работа на последней захватке, после окончания предыдущей работы. Затем – на всех остальных захватках вниз, вычитая ритм потока, к первой захватке.
На циклограмме необходимо указать организационные перерывы – промежутки между окончанием работы предыдущей бригады и началом работы следующей бригады на одной и той же захватке.
Разноритмичный поток, имеющий большие организационные перерывы можно преобразовать в кратноритмичный, за счет привлечения дополнительных бригад (рабочих ресурсов), например, на четных захватках (рисунок 5). Это позволит сократить организационные перерывы, более рационально использовать фронт работ, уменьшить общую продолжительность потока.
График потока рабочих (рисунки 4, 6) строится аналогично примеру 1 с указанием максимального Rmax и среднего Rср количества рабочих, установившимся периодом Туст., и оценивается равномерность распределения рабочих ресурсов по двум показателям К1 и К2.

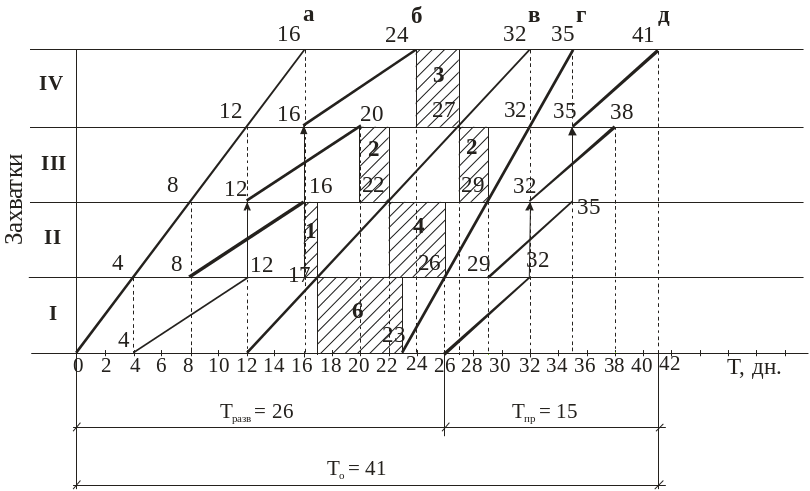

Рисунок 5 – Циклограмма кратноритмичного потока

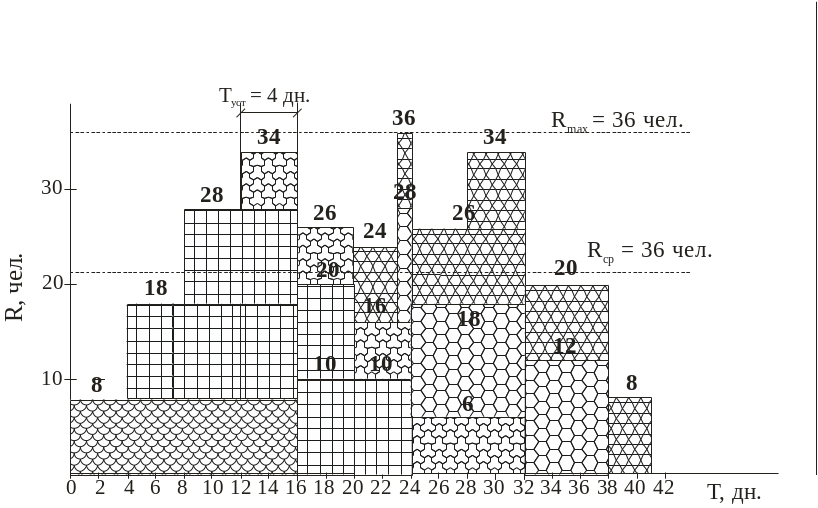

Рисунок 6 – График потока рабочих
