- •Техническое задание и содержание курсовой работы
- •Приложение 1
- •Приложение 2
- •Приложение 3
- •Параметры основных типов приемников излучения
- •Приложение 4
Приложение 3
Параметры основных типов приемников излучения
Таблица 1 - Фоторезисторы
пп |
наименование |
λmax, мкм |
λгр, мкм |
Т, К |
D*, смГц1/2/Вт |
τп, с |
Rт, Ом |
f, Гц |
|
PbS |
2,1 |
2,7 |
300 |
4,5·108 |
0,1·10-3 |
1,5·106 |
90 q = 1 см2 |
PbS |
2,7 |
3,3 |
78 |
4,0·109 |
0,05·10-3 |
106 - 107 |
90 q = 1 см2 |
|
PbSe |
2,3 - 3,4 |
5,5 |
78 |
2,2·109 |
0,05·10-3 |
5·106 |
90 q = 1 см2 |
|
InSb |
5,5 |
5,7 |
78 |
8,6·109 |
10-6 |
103 – 104 |
900 q = 1 см2 |
|
GeAu |
6,0 |
9,0 |
78 |
7,5·109 |
10-6 |
106 |
900 q = 1 см2 |
|
GeZn |
36 |
40 |
4,2 |
4,0·109 |
0,01 |
3·106 |
800 q = 1 см2 |
|
GeCdAu |
7,3 |
10,1 |
- |
3,1·109 |
0,1 |
10·106 |
90 q = 1 см2 |
Таблица 2 - Фотодиоды
марка |
λmax, мкм |
Обл. чувств. |
Инт. чувст. |
Iт, мкм |
τп, с |
Uп, В |
Фпор |
S, мм2 |
ФД1 (гер) |
1,6 |
0,4 – 1,9 |
20 мА/лм |
30 |
10-5 |
15 |
1,5·10-10 |
5,0 |
ФД2 |
- |
- |
10-20 |
25 |
- |
30 |
1,4·10-10 |
1,1 |
ФД3 |
1,6 |
0,4 – 1,9 |
20 |
15 |
10-5 |
10 |
1,1·10-10 |
2,5 |
ФД20 |
1,55 |
0,4 – 1,9 |
3·10-5 мА/лк |
7 |
10-5 |
20 |
600 лк |
- |
1690 |
|
|
6·10-5 мкА/лк |
1 |
- |
20 |
|
2,0 |
ФД – 9ЭША |
|
|
17 мА/лк |
25 |
25·10-7 |
10 |
|
1 |
Приложение 4
Рисунок 1 - Спектральный коэффициент отражения металлических пленок

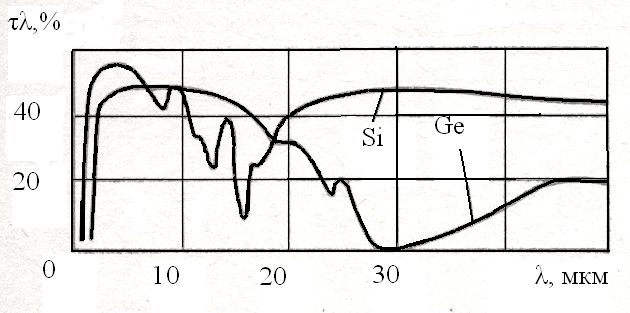

Рисунок 2 - Пропускание пластинок германия и кремния толщиной 2 мм

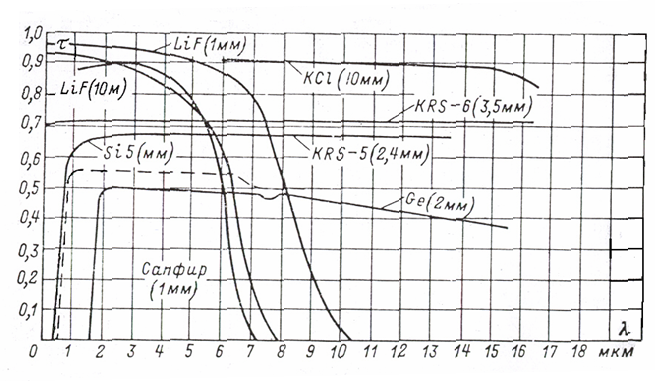

Рисунок 4 - Спектральные характеристики пропускания оптических материалов
