Министерство общего и профессионального образования
Российской Федерации
ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Кафедра радиофизики и электроники
Э.К.Алиджанов
С.Н. Пашкевич
Методические указания
к лабораторным работам по электричеству и магнетизму.
Вводная лабораторная работа знакомство с измерительным лабораторным комплексом лкэ–1
Оренбург 2006
ВВОДНАЯ ЛАБОРАТОРНАЯ РАБОТА.
ЗНАКОМСТВО С ИЗМЕРИТЕЛЬНЫМ ЛАБОРАТОРНЫМ КОМПЛЕКСОМ ЛКЭ–1
Цель работы:
Знакомство с лабораторным измерительным комплексом ЛКЭ - 1
Изучение измерительных приборов комплекса - осциллографа, генератора, частотомера, источников тока и напряжения.
Калибровка временной шкалы осциллографа по цифровой шкале генератора.
Статистическая обработка полученных результатов.
Приборы и оборудование:
Лабораторный измерительный комплекс ЛКЭ – 1
1 Теоретическая часть
Описание лабораторного комплекса лкэ 1
Лабораторный комплекс ЛКЭ 1 ( в дальнейшем – просто комплекс) предназначен для проведения лабораторных работ по курсу «Электричество и магнетизм »и имеет в своем составе приборы, оборудование и принадлежности, указанные в Таблице 1
Таблица 1
Наименование |
К-во |
Основание с полкой и электропитанием |
1 |
Контур «Модель прямого тока», число витков n = 100 |
1 |
Соленоид на стойках (1=1б0 мм, n= 870 ) |
2 |
Катушка на рейтере со столиком (d=100 мм, n=//^) |
2 |
Датчик эталонный на рейтере (d=20 мм, п= 150) |
1 |
Датчик плоский кольцевой (10 контуров, n=50, r=10, 15, 20, 25, 30, 40, 50, 60, 70, 80 мм) |
1 |
Модуль ЛКЭ-1-1 "НАБОР ОБЪЕКТОВ" |
1 |
Модуль ЛКЭ-1-3 "ПОЛЕ В ВЕЩЕСТВЕ" |
1 |
Генератор ГСФ-1 |
1 |
Осциллограф тип C1-131/1 |
1 |
Мультиметр тип Щ4313/1(комплект) |
1 |
Тестер тип ЭК2340-2 (комплект) |
1 |
Компас тип “Турист” |
1 |
Продолжение таблицы 1
Цилиндр алюминиевый d = 50 мм |
1 |
Кабель к осциллографу со штекерами |
1 |
Кабель с двумя разъемами СШ-5 |
1 |
Кабель с двумя штекерами. 0,7 м |
6 |
Кабель с двумя штекерами, 0,3 м |
7 |
Состав модулей ЛКЭ – 1 – 1 “Набор объектов” и ЛКЭ – 1 – 3 “Поле в веществе” представлены в Таблице 2 и Таблице 3, а схема набора объектов – на рисунке 1
Таблица 2
Обозначение |
Объект |
Колич. |
RI |
Потенциометр 1 -4,7 кОм |
1 |
R2-R8 |
Магазин сопротивлений 10 0м - 10 кОм |
1 |
R9-R14 |
Магазин сопротивлений 10 кОм - 1 МОм |
1 |
R15-R19 |
Комплект резисторов для построения схем на операционном усилителе |
1 |
R20-R24 |
Магазин сопротивлений 1 0м - 300 0м (набор датчиков тока) |
1 |
С1-С7 |
Магазин емкостей 0,01 – 1,0 мкФ |
1 |
С8,С9 |
Конденсатор 1,0 мкФ |
2 |
Т1 |
Трансформатор тороидальный Nl=100 (выводы 1-2) N2=200 (выводы 3-4) N3=200 (выводы 5-6) N4=1000 (выводы 7-8) |
1 |
Т2 |
Магазин индуктивности LI-10 мГн (вывопы 1-2.) 10,3 L?=9n мГн (вывопы 1-1) 20,0 L3=200 мГн (выводы 1-4/5 )50,4 L4=100 мГн (выводы 1-6) 99,8 L5=200 мГн (выводы 1-7) 197 L6-500 мГн (выводы 1-8) 498 Выводы 4 и 5 соединены. Значения индуктивности указаны на плате. |
1 |
VDI-VD2 |
Диод КД521 (защита входов ОУ) |
2 |
VD3-VD6 |
Диод кремневый КД105 |
4 |
VD7 |
Диод германиевый Д311 |
1 |
Продолжение таблицы 2
V |
Стабилитрон кремниевый КС167А |
1 |
DAI |
Операционный усилитель КР140УД8 |
1 |
VTI |
Транзистор КТ815 |
1 |
HI |
Лампа неоновая ТН-03 |
1 |
LI |
Лампа накаливания (6-12 В) |
1 |
XI |
Разъем СГ-5 (питание ОУ) |
1 |

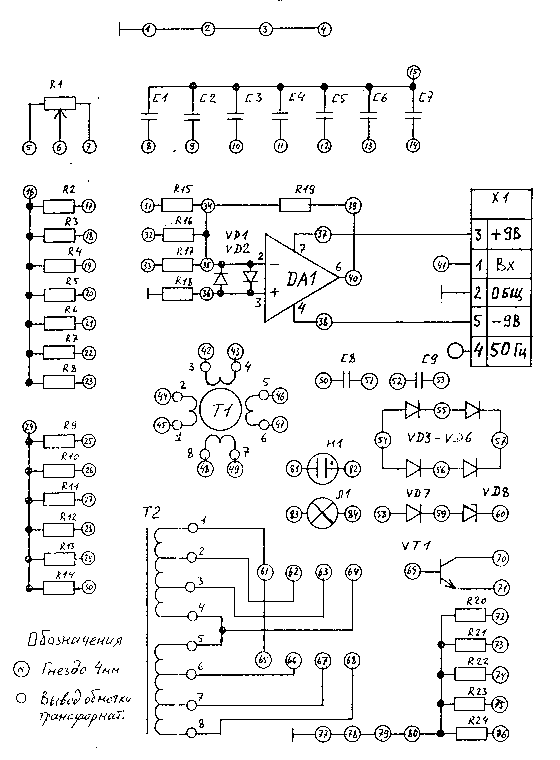

Рисунок 1 - Схема модуля ЛКЭ –1 – 1 «Набор объектов»
Таблица 3
Наименование |
Количество, штук |
Каркас с выдвижным ящиком |
1 |
Конденсатор разборный (зазор d0 = 2,0 мм, площадь SO = 224 см2) |
1 |
Плата соленоида: соленоид (N = 2100) с тремя датчиками магазин емкостей (1, 10, 100 нФ по 2 шт.) датчик тока (1 0м) с цепью коррекции интегрирующая RC-цепочка ( = 30 мс) |
1 1 1 1 |
Образцы из диэлектрика: стекло t= 3,2. мм текстолит t= 2,8 мм оргстекло t= 3,5 мм |
1 1 1 |
Образцы магнитные Стержень ферритовый Ферромагнитный порошок (тонер) в пенале N:l спица из мягкой стали длиной 20 мм спица из закаленной стали длиной 19,1 мм магнит постоянный кольцевой с подставкой |
1 1 1 1 1 |
Образцы металлические: Стержень стальной стержень алюминиевый стержень латунный мешок денег "Б" мешок денег "М" |
1 1 1 1 1 |
Датчик Холла продольный |
1 |
Датчик Холла поперечный |
1 |
Комплект ЗИП: датчик Холла ДХК-0.5 запасной пенал N:2 запасной пенал N:3 штангенциркуль |
4 1 1 1 |
В данной лабораторной работе в качестве упражнения предлагается калибровка временной шкалы осциллографа с помощью генератора. Поэтому ниже будут подробно описаны генератор и осциллограф комлекса и правила их использования.
