17.2. Какие существуют источники γ-излучения. Их назначение и в какой аппаратуре применяются их параметры.
В качестве источников γ-излучений в скважинной аппаратуре радиоактивного каротажа может использоваться любой радиоактивный элемент, излучающий γ-кванты. В производственной практике наиболее широко применяют следующие источники:
эВ Т½ γ/распад
Цезий 137 Cs; М 32г. 0,8
Америций 242 Am; М 432г.
Кобальт 60 Co; Ж 5,3г. 2
Тулий 170 Tm. М 100дн.
Для их эффективного использования необходимо знать типы и параметры источников:
Энергия γ-излучения (эВ);
Период полураспада Т½ (с) - промежуток времени, в течение которого количество радиоактивных ядер в среднем уменьшается вдвое;
Выход γ-квантов при распаде одного атома;
Мощность γ-излучения (Бк) – количество излучений за единицу времени. Данный параметр определяет область применения источника.
Источники поставляются специальными лицензированными предприятиями. После их использования источники утилизируются, т.е. сдаются на захоронение в специализированные унитарные предприятия.
18.2. Назначение, устройство, принцип работы излучателей в аппаратуре акустического каротажа.

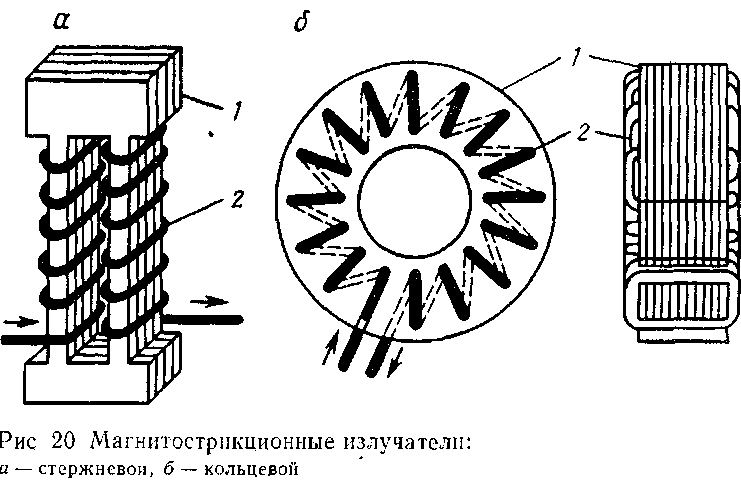

Магнитоупругий преобразователь (рис. 20) конструктивно представляет собой пакет крепко стянутых пластин из магнитоупругого материала, образующий замкнутый магнитопровод 1, на котором расположена обмотка 2. Поскольку при пропускании тока по обмотке деформация магнитоупругого материала происходит вдоль линий магнитной индукции, выбором соответствующей формы пластин можно добиться определенйой направленности действия преобразователя.
У преобразователей стержневого типа (рис. 20, а) магнитоупругий эффект направлен вдоль оси пакета пластин. Цилиндрические (кольцевые) преобразователи в наибольшей степени отвечают геометрии среды при скважинных исследованиях; они получили преимущественное распространение в акустической геофизической аппаратуре. Такой преобразователь (рис. 20,6) выполнен в виде полого цилиндра, состоящего из тонких (0,1—0,2 мм) кольцевых пластин из магнитоупругого материала, склеиваемых между собой. Высота цилиндра обычно мала по сравнению с длиной излучаемой волны, поэтому такие преобразователи практически не обладают направленностью действия. В пластинах предусматриваются отверстия или пазы для обмотки с целью ее защиты от механических повреждений.
Иногда сердечник преобразователя выполняют путем навивки из ленты магнитоупругого материала и последующей его склейки в виде цилиндра.
В цилиндрических преобразователях линии магнитной индукции имеют форму колец с центром на оси цилиндра и замыкаются внутри обмотки. Поэтому при пропускании по обмотке переменного или пульсирующего тока будет происходить периодическое изменение длины средней окружности цилиндра, а следовательно, и длины его наружной и внутренней окружностей, что вызовет радиальные упругие колебания преобразователя, которые передадутся в окружающую среду. При работе преобразователя в режиме приема упругих колебаний происходит обратный процесс.
Магнитоупругие преобразователи характеризуются простотой конструкции, высокой механической прочностью и не нуждаются в герметизации, вследствие чего устраняются потери энергии упругих колебаний на герметизирующей оболочке; в то же время они обладают значительной акустической мощностью и сравнительно высоким электроакустическим к. п. д. (отношением акустической мощности, отдаваемой на выходе, к электрической мощности, потребляемой на входе). Для возбуждения преобразователей, работающих в режиме излучения колебаний, не требуется высокого напряжения, а нужен лишь мощный импульс тока в обмотке для создания магнитного поля. Это весьма важно в условиях скважины, где иногда трудно обеспечить высокое качество электрической изоляции.
В скважинной акустической аппаратуре магнитоупругие преобразователи используются главным образом в качестве излучателей и реже — приемников упругих колебаний.
На применении собственно магнитоупругого эффекта основана работа прихватоопределителей — устройств для определения мест прихвата в скважине бурильных и насосно-компрес- сорных труб.
