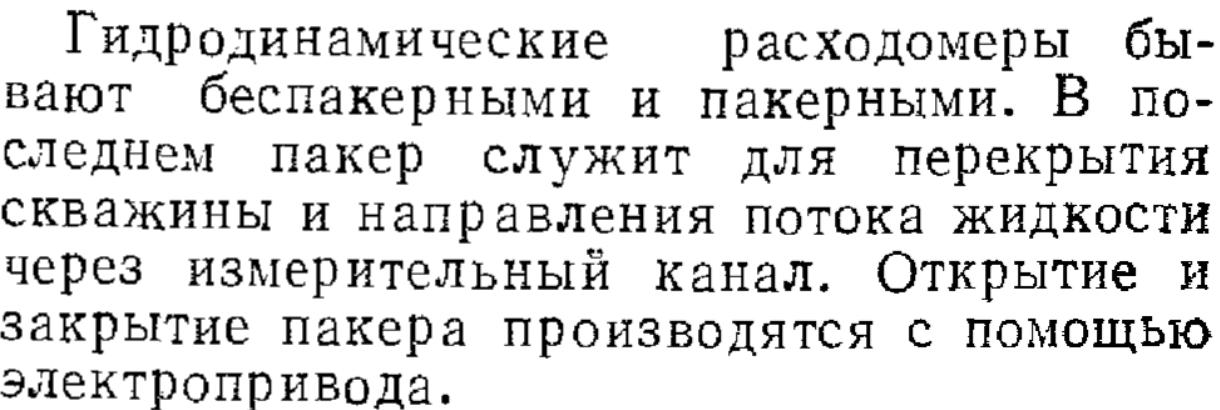

12.2. Расходомер механический. Назначение, принцип работы
13.2. Расскажите, какое вспомогательное оборудование применяется при гис и их назначение.
- комплектация подъемника должна предусматривать наличие устройства для рубки геофизического кабеля, «жимков» для его фиксации на устье скважины, и грузоподъемных механизмов грузоподъемностью до 300 кг для погрузки скважинных приборов и устьевого оборудования;
- подъемник должен оснащаться устройством для очистки геофизического кабеля от промывочной жидкости;
- подъемник должен оснащаться необходимым количеством контейнеров, оборудованных амортизирующими подвесами для транспортировки скважинных приборов, а также контейнером для радиоактивных источников;
- в самоходном подъемнике контрольные приборы и системы управления работой двигателя и коробки передач автомобиля должны быть продублированы в кабине управления подъемником.
27.3 К устройствам подвесного и направляющего роликов (блоков) предъявляются требования:
- радиус ручья (направляющей канавки на кольцевой поверхности ролика) любого из роликов не должен превышать радиус геофизического кабеля на величину более чем ±5 %;
- прочность узлов крепления роликов должна превышать номинальное разрывное усилие применяемого геофизического кабеля не менее чем в 3 раза для направляющего ролика и не менее чем в 4 раза для подвесного.
Расскажите о типах каротажных станций, их назначение, из каких блоков она состоит.
Каротажные станции монтируются, как правило, на автомашинах повышенной проходимости и содержат измерительную аппаратуру и спуско-подъемное оборудование.

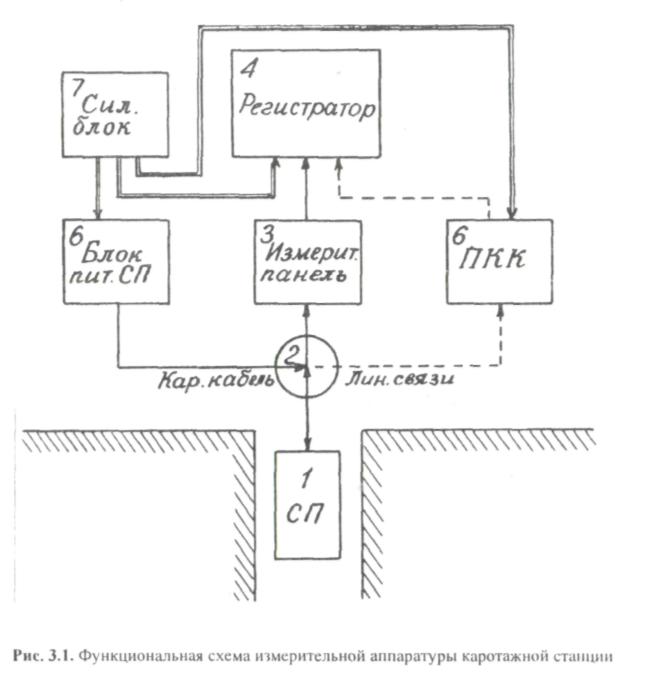

Аппаратура каротажных станций, как показано на рис. 3.1, включает в себя скважинный прибор 1, каротажный кабель 2, измерительную панель 3, регистратор 4, блок питания скважинного прибора 5, панель контроля каротажа 6 и силовой блок 7.
Скважинный прибор (СП) включает в себя первичный преобразователь и некоторые вспомогательные устройства: источники питания этих преобразователей, вторичные преобразователи, элементы схем телеконтроля и телеуправления и прочее. Конструкции СП будут подробнее рассмотрены нами далее.
Каротажный кабель представляет собой линию связи между СП и наземной частью измерительной аппаратуры.
Измерительная панель содержит фильтры, отделяющие полезный сигнал от помех, усилители (или аттенюаторы) сигнала, выпрямитель. Измерительные панели могут быть сменными, для каждого СП - своя.
Регистратор - это основной и наиболее сложный блок каротажной станции. Он обеспечивает запись измеряемых параметров в функции глубины скважины в аналоговой или цифровой форме. Как правило, регистратор имеет несколько (от 2 до 16) измерительных каналов и включает в себя различные вспомогательные устройства, служащие для повышения точности измерений: переключатели пределов измерения и масштабов глубин, отметчики марок времени и меток глубин, компенсаторы поляризации и др.
К
онструкции
регистраторов обычно унифицированы.
Блок питания скважинного прибора содержит устройства для регулировки, контроля и стабилизации питания скважинных приборов. Эти блоки бывают сменными, т. к. одни СП питаются переменным током промышленной частоты (например, приборы радиоактивного каротажа), другие - переменным током пониженной частоты от 5 до 25 Гц (зонды КС), третьи - постоянным (каверномеры, термометры, инклинометры).
Панель контроля каротажа содержит приборы для контроля за самим процессом каротажа: счетчик глубин, измеритель скорости подъема и силы натяжения кабеля, усилитель магнитного меткоуловителя и др. Эти панели обычно унифицированы и без изменений входят в состав различных каротажных станций.
Силовой блок содержит устройства регулировки, контроля и стабилизации напряжения и силы тока, необходимые для питания всех остальных блоков станции. Силовой блок подключается к внешнему источнику напряжения промышленной частоты или к собственному бензоэлектрическому генератору каротажной станции.
бензоэлектрический агрегат - автономный генератор переменного тока с бензиновым двигателем;
комплект соединительных проводов для подключения станции к внешней сети, для соединения станции с выносным оборудованием на устье скважины, для поверхностных электродов.
