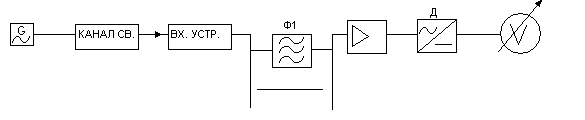

Ход работы. Структурная схема измерителя унп-60.
Таблица зависимости напряжения помех от частоты.
F,кГц |
0.3 |
0.4 |
0.6 |
0.8 |
1 |
1.3 |
1.6 |
1.8 |
2.4 |
2.7 |
3 |
3.4 |
4 |
mV |
0.088 |
0.15 |
0.26 |
0.32 |
0.36 |
0.32 |
0.26 |
0.23 |
0.15 |
0.12 |
0.1 |
0.08 |
∞ |
Ачх канала связи
Выставите в канале связи остаточное затухание в соответствии с нормой. Нагрузите передачу аппаратуры в точке «2пр» на сопротивление 600 ом.
Откалибруйте прибор УНП-60 переключением прибора в положение «калибровка».
Прием аппаратуры в точке «2пр» подключите ко входу УНП-60. Переключатель диапазонов измерений установите в положение «ЛВТЧ», произведите измерения напряжения шумов :
Переключатель диапазонов измерений установите в положение «ФТЛВ», произведите измерения напряжения шумов :
Вывод:
Контрольные вопросы:
